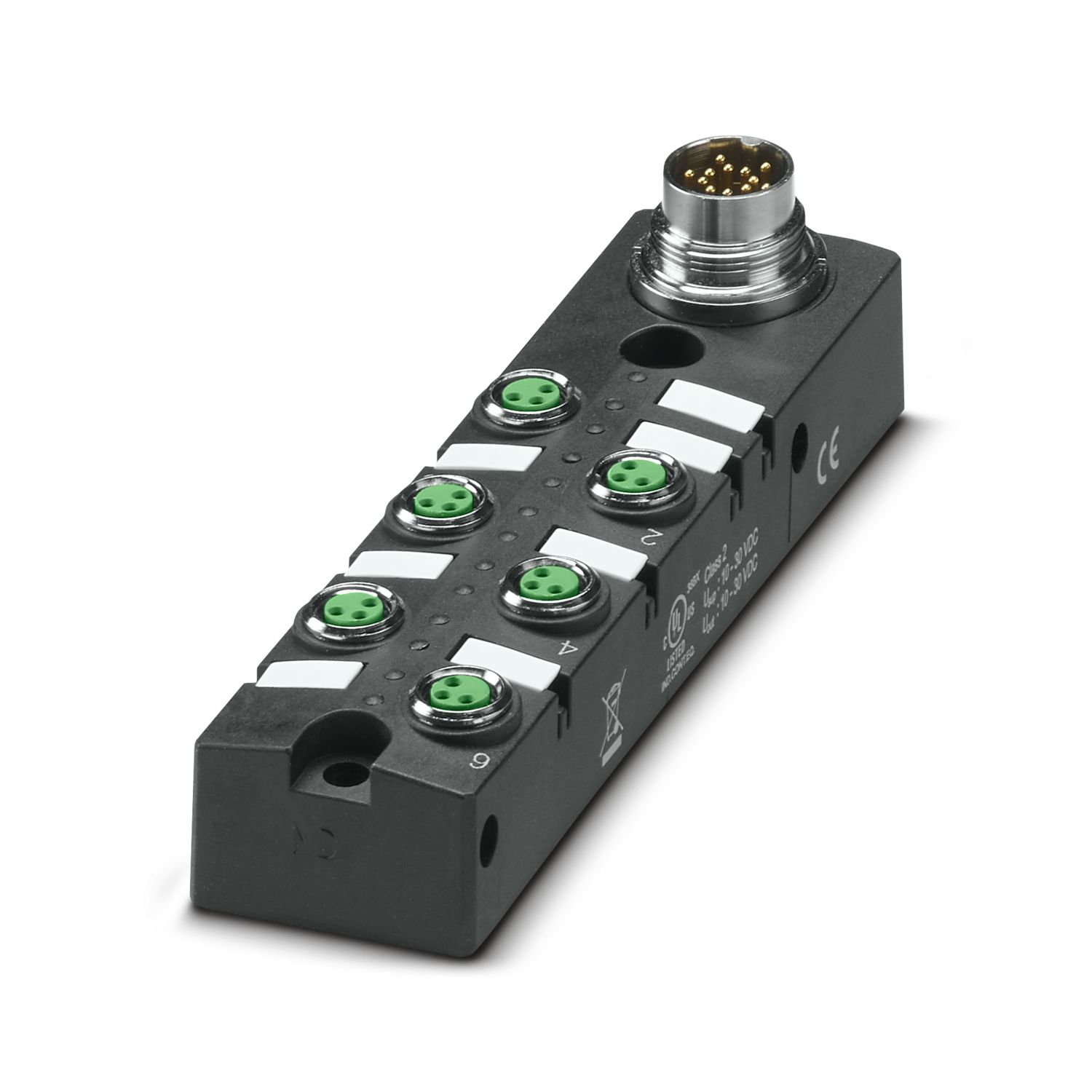

SACB- 6/3-L-M16-M8 HD
-
Распредкоробка
1197413
Распредкоробка, применение: Стандартн., тип подключения: Розетка M8 металл, количество гнезд: 6, полюсов: 3, кодирование: A, гнездо для платы: oдин ряд, индикатор состояния: да, PNP; годключение магистрального кабеля: Штекерный разъем M 16 90°, экранирование: нет
Подробная информация о продукте
| Указание по монтажу | ПРЕДУПРЕЖДЕНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен степень защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельной стяжки. |
| Указание по применению | Перед вводом в эксплуатацию закрыть свободные гнезда. Подходящие заглушки можно найти в разделе «Принадлежности». |
| Тип изделия | Распредкоробка |
| Применение | Стандартн. |
| Полюсов | 3 |
| Количество гнезд | 6 |
| Механические ключи | A |
| СИД | да |
| Локальная диагностика | |
| Контролируемая функция | Подача напряжения питания модулям |
| оптическое представление | LED зел. |
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Локальная диагностика | Подача напряжения питания модулям LED зел. |
| Отображение состояния ввода-вывода LED желт. | |
| Номинальное напряжение UN | 24 В DC |
| Общий номинальный ток | 6 A |
| Нагрузочная способность по току на 1 цепь, макс. | 2 A |
| Нагрузочная способность на 1 гнездо | 2 A |
| Соединение провода | |
| Тип подключения, датчик / исполнительный элемент | Розетка M8 |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,2 Нм |
| Момент затяжки разъема магистрального кабеля | 1,5 Нм |
| Момент затяжки монтажного винта крепления корпуса | 0,8 Нм |
| Разводка подсоединений | |
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = P |
| 2 / 4 (A) = J | |
| 3 / 4 (A) = T | |
| 4 / 4 (A) = S | |
| 5 / 4 (A) = G | |
| 6 / 4 (A) = R | |
| 1-6 / 1 (+ 24 V) = A+M | |
| 1-6 / 3 (0 V) = L+U | |
| Индикатор состояния имеется | да |

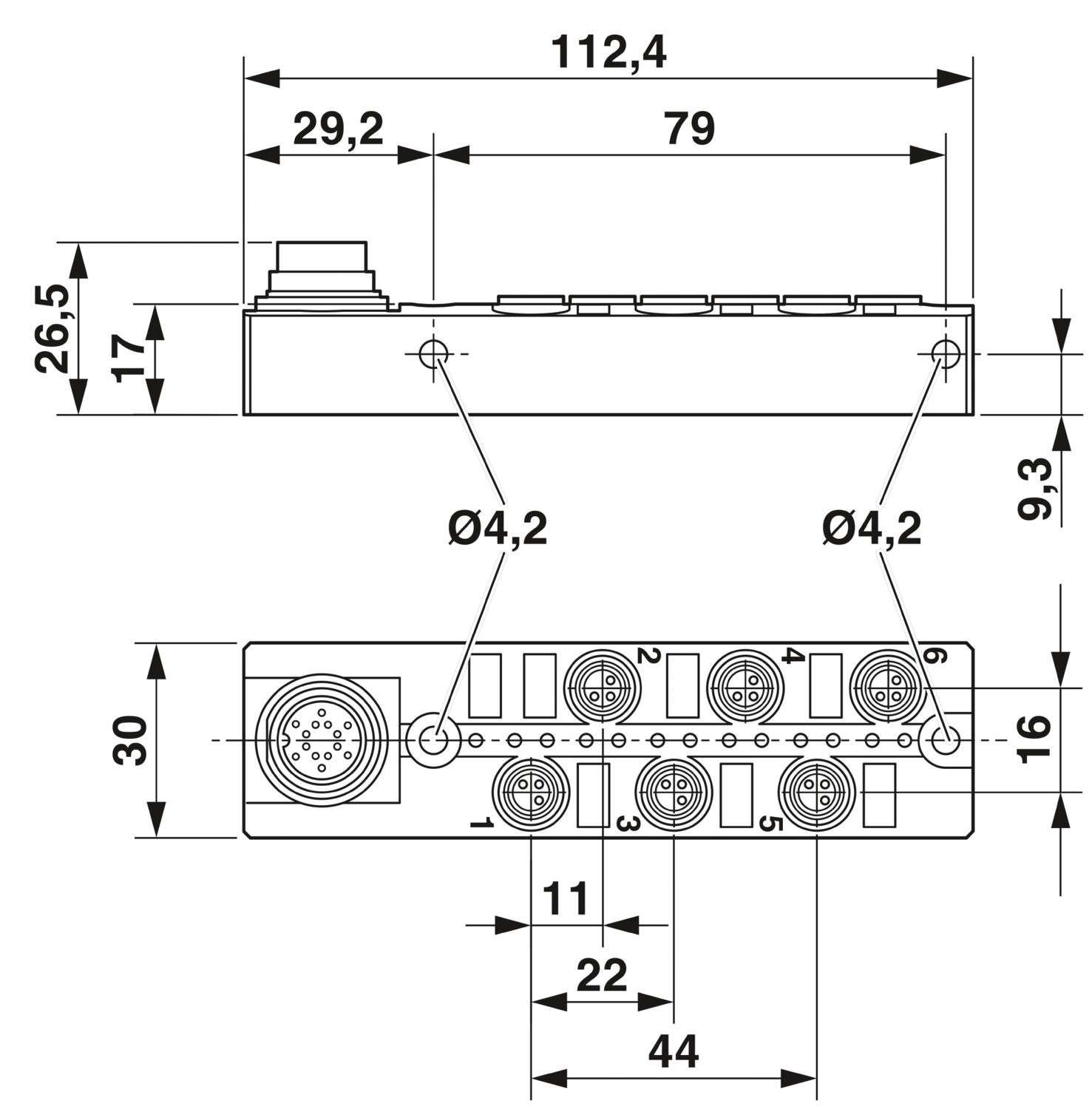

| Чертеж |
|
| Ширина | 30 мм |
| Высота | 27 мм |
| Длина | 112,4 мм |
| Материал Резьбовая втулка | Сплав меди |
| Материал Корпус | PBT |
| Материал Заливочная масса | PUR |
| Материал, уплотнение Уплотнительное кольцо | FKM |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PBT |
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Тип подключения | Штекерный разъем M 16 |
| Условия окружающей среды | |
| Степень защиты | IP67 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 80 °C |
| Обозначение стандарта | Разъем М8 |
| Стандарты/нормативные документы | МЭК 61076-2-104 |
Преимущества для вас
Безопасное применение в полевых условиях благодаря литому корпусу и высокой степени защиты
Удобно: повышенная степень готовности машин благодаря быстрой и простой диагностике
