cUL Recognized
ID допуска: E118976| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 24 В | 22 - 16 |
UL одобрено
ID допуска: E118976| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 24 В | 22 - 16 |

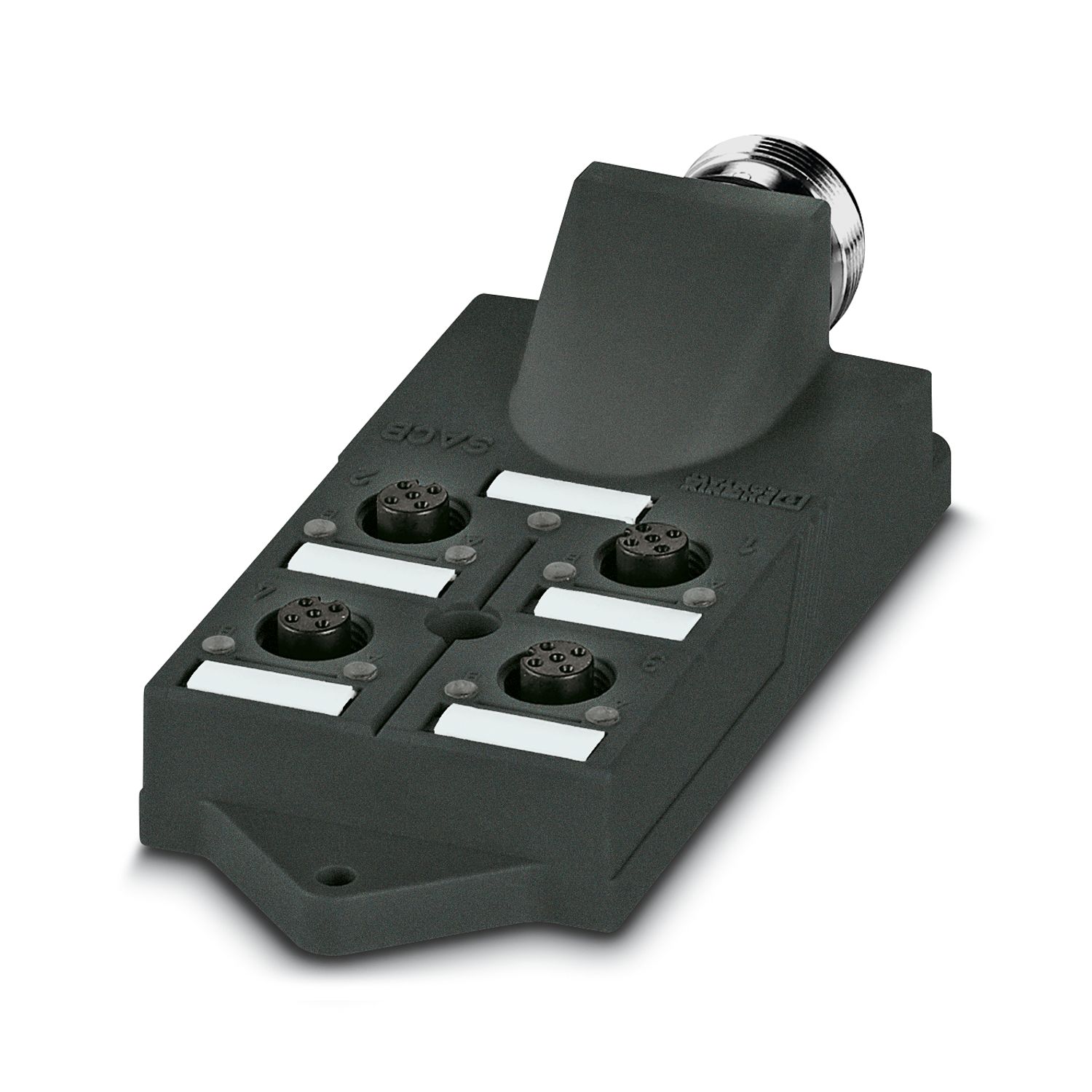

SACB-4/ 8-L-M23 180
-
Распредкоробка
1692682
Распредкоробка, применение: Стандартн., тип подключения: Розетка M12 Пластик, количество гнезд: 4, полюсов: 5, кодирование: A, гнездо для платы: Двойной, индикатор состояния: да, PNP; годключение магистрального кабеля: Штекерный разъем M 23 180°, экранирование: нет
Подробная информация о продукте
| Указание по монтажу | ПРЕДУПРЕЖДЕНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен степень защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельной стяжки. |
| Указание по применению | Перед вводом в эксплуатацию закрыть свободные гнезда. Подходящие заглушки можно найти в разделе «Принадлежности». |
| Тип изделия | Распредкоробка |
| Применение | Стандартн. |
| Полюсов | 5 |
| Количество гнезд | 4 |
| Механические ключи | A |
| СИД | да |
| Локальная диагностика | |
| Контролируемая функция | Электропитание |
| оптическое представление | LED зел. |
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Локальная диагностика | Электропитание LED зел. |
| Отображение состояния ввода-вывода LED желт. | |
| Номинальное напряжение UN | 24 В DC |
| Общий номинальный ток | 12 A |
| Нагрузочная способность по току на 1 цепь, макс. | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Соединение провода | |
| Тип подключения, датчик / исполнительный элемент | Розетка M12 |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,4 Нм |
| Разводка подсоединений | |
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = 15 |
| 1 / 2 (B) = 7 | |
| 2 / 4 (A) = 5 | |
| 2 / 2 (B) = 4 | |
| 3 / 4 (A) = 16 | |
| 3 / 2 (B) = 8 | |
| 4 / 4 (A) = 3 | |
| 4 / 2 (B) = 14 | |
| 1-4 / 1 (+ 24 V) = 19 | |
| 1-4 / 3 (0 V) = 6 | |
| 1-4 / 5 (PE) = 12 | |
| Индикатор состояния имеется | да |

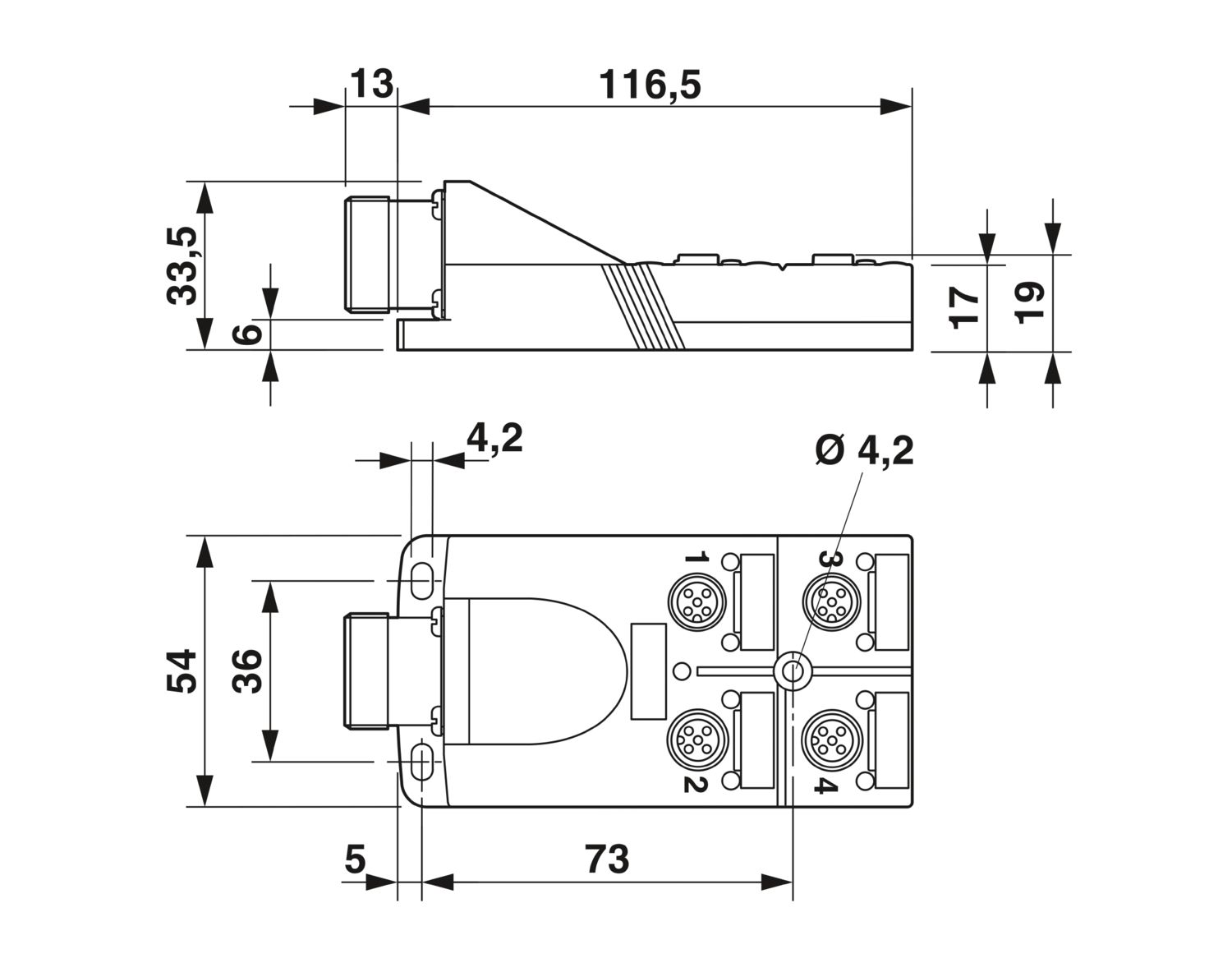

| Чертеж |
|
| Ширина | 54 мм |
| Высота | 34 мм |
| Длина | 117 мм |
| Материал Резьбовая втулка | PA |
| Материал Корпус | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, уплотнение Уплотнительное кольцо | NBR |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA |
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал держателя контакта, сторона магистрального кабеля | PA |
| Материал, контактная поверхность, сторона магистрального кабеля | позолочен. |
| Тип подключения | Штекерный разъем M 23 |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 75 °C |
Преимущества для вас
Безопасное применение в полевых условиях благодаря литому корпусу и высокой степени защиты
Удобно: повышенная степень готовности машин благодаря быстрой и простой диагностике
Экономия места: распределительная коробка с двойным рядом шунтирования для установки двух датчиков в одно гнездо
