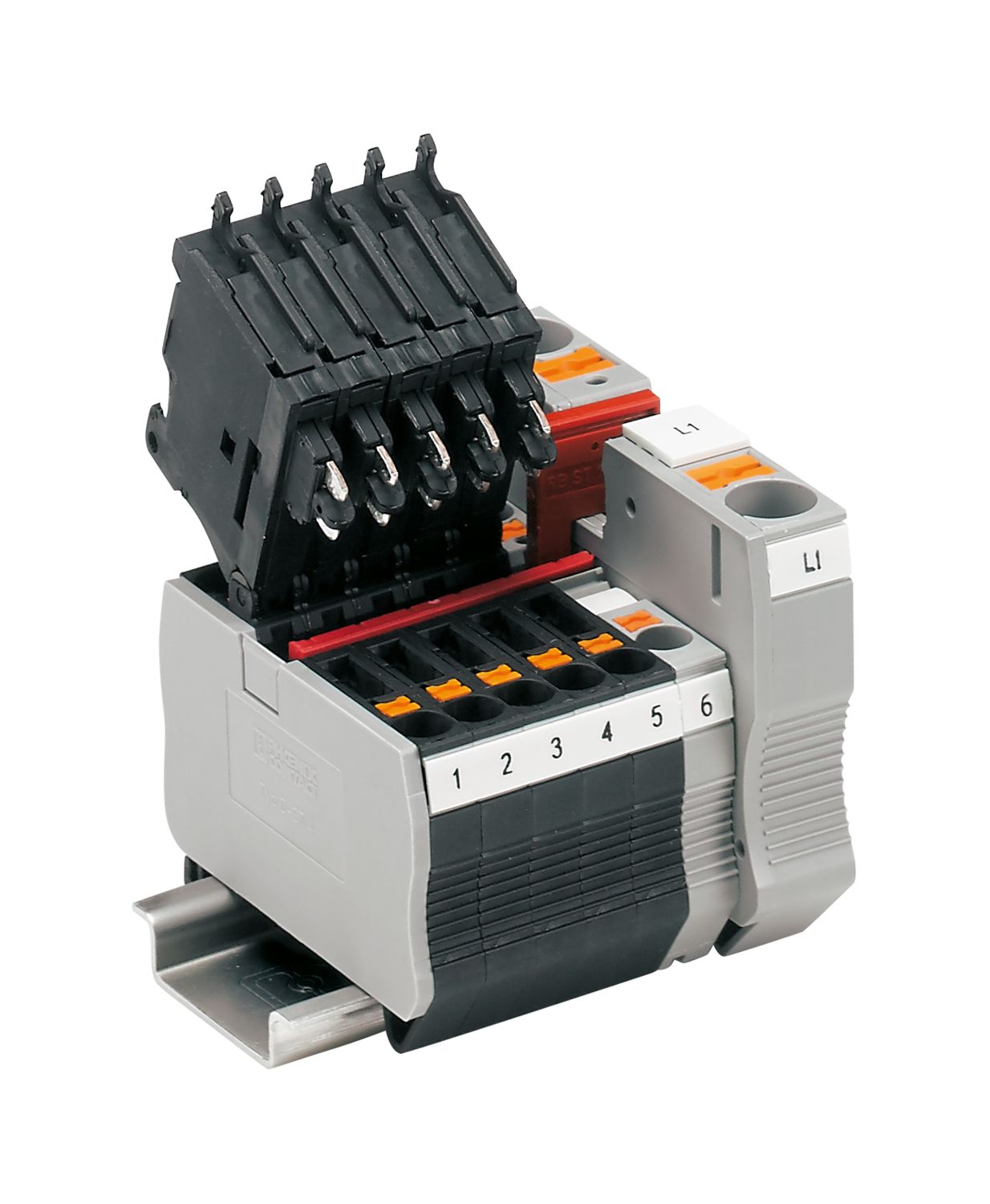

PT 4-HESILED 24 (5X20) - Клемма для предохранителя

3211903

Клемма для предохранителя, тип предохранителя: Стекло / керамика / ..., тип предохранителей: G / 5 x 20, номинальное напряжение: 24 В, номинальный ток: 6,3 A, полюсов: 1, тип подключения: Зажимы Push-in, Расчетное сечение: 4 мм², cечение: 0,2 мм²- 6 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: черный

Подробная информация о продукте

Общая информация	Ток определяется типом используемого предохранителя, напряжение определяется параметрами индикатора. При выходе из строя предохранителя выходная цепь продолжает оставаться под напряжением.
Общая информация
Указание	Уровень тока определяется используемым предохранителем, уровень напряжения - предохранителем или выбранным световым индикатором.

Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования
Полюсов	1
Количество точек подключения	2
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Тип предохранителя	Стекло / керамика / ...
Расчетное импульсное напряжение	4 кВ
Макс. мощность потерь при номинальных условиях	1,02 Вт
Предохранитель	G / 5 x 20
Диапазон напряжений, индикатор	12 В AC/DC ... 30 В AC/DC
Диапазон токов, индикатор	0,31 мА ... 0,95 мА
Рассеиваемая мощность, макс.	макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки)
	макс. 1,6 Вт (совместноe расположениe с несколькими клеммными блоками предохранителя при перегрузки )
	макс. 4 Вт (oтдельное расположение клеммного блока предохранителя при коротком замыкании)
	макс. 2,5 Вт (cовместное расположение с несколькими клеммными блоками предохранителя при коротком замыкании)

Диапазон напряжений, индикатор	12 В AC/DC ... 30 В AC/DC

Количество точек подключения на ярус	2
Номинальное сечение	4 мм²
Тип подключения	Зажимы Push-in
Длина снятия изоляции	10 мм ... 12 мм
Калиберная пробка	A4
Подключение согласно стандарту	МЭК 60947-7-3
Сечение жесткого провода	0,2 мм² ... 6 мм²
Сечение проводника AWG	24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода	0,2 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода ультразвуковое уплотнение	0,34 мм² ... 6 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение	22 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 1 мм²
Номинальное сечение	4 мм²
Номинальный ток	6,3 A
Максимальный ток нагрузки	6,3 A (при сечении жесткого провода 6 мм²)
Номинальное напряжение	24 В
Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	0,5 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,75 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 4 мм²

Ширина	6,2 мм
Ширина крышки	2,2 мм
Высота	56 мм
Глубина	57,3 мм
Глубина на NS 35/7,5	64,8 мм
Глубина на NS 35/15	72,3 мм

Цвет	черный (RAL 9005)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	7,3 кВ
Результат	Испытание пройдено
Испытание на нагревание
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	1,89 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 (+/- 2) об/мин.
Повороты	135
Сечение провода / масса	0,2 мм²/0,2 кг
	4 мм²/0,9 кг
	6 мм²/1,4 кг
Результат	Испытание пройдено

Снижение эффективности от времени
Температурные циклы	192
Результат	Испытание пройдено
Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2022-06
Форма удара	Полусинусоида
Ускорение	30г
Продолжительность удара	18 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-3

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3211903
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE2234
GTIN	4046356482530
Вес/шт. (с упаковкой)	13,123 g
Вес/шт. (без упаковки)	12,329 g
Номер таможенного тарифа	85369095
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
B
	300 В	6,3 A	24 - 10
C
	300 В	6,3 A	24 - 10

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
B
	300 В	6,3 A	24 - 10
C
	300 В	6,3 A	24 - 10
F
	400 В	6,3 A	24 - 10

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Быстрое соединение провода благодаря технологии прямого подсоединения без инструментов

Удобное подключение благодаря уменьшению усилия ввода

Высокое разрывающее провод усилие благодаря специальной конструкции пружины

Полная гибкость благодаря принадлежностям CLIPLINE complete для перемычек, маркировки и тестирования

ECLASS-13.0	27250113
ECLASS-15.0	27250113

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
