SPT 2,5/ 4-H-5,0 - Клеммы для печатной платы

1990999

Клемма для монтажа на печатные платы, номинальный ток: 24 A, расчетное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм², количество потенциалов: 4, количество рядов: 1, число контактов в ряду: 4, cемейство изделий: SPT 2,5/..-H, размер шага: 5 мм, тип подключения: Пружинный зажим Push-in, монтаж: Пайка волной, направление подключения проводник/печатная плата: 0 °, цвет: зеленый, Расположение контактов: Линейное расположение выводов, Длина выводов [P]: 2,5 мм, количество паечных выводов на потенциал: 2, Форма упаковки: в картонной коробке

Подробная информация о продукте

Тип изделия	Клемма для монтажа на печатные платы
Серия изделий	SPT 2,5/..-H
Линейка изделий	COMBICON Terminals M
Полюсов	4
Размер шага	5 мм
Количество точек подключения	4
Количество рядов	1
Количество потенциалов	4
Расположение выводов	Линейное расположение выводов
Количество паечных выводов на потенциал	2

Свойства
Номинальный ток I_N	24 A
Номинальное напряжение U_N	400 В
Расчетное напряжение (III/3)	250 В
Расчетное импульсное напряжение (III/3)	4 кВ
Расчетное напряжение (III/2)	400 В
Расчетное импульсное напряжение (III/2)	4 кВ
Расчетное напряжение (II/2)	630 В
Расчетное импульсное напряжение (II/2)	4 кВ

Технология подключения
Номинальное сечение	2,5 мм²
Соединение провода
Тип подключения	Пружинный зажим Push-in
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение гибкого провода	0,2 мм² ... 2,5 мм²
Сечение проводника AWG	24 ... 12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки	0,25 мм² ... 2,5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом	0,25 мм² ... 2,5 мм²
Длина снятия изоляции	10 мм
Данные по наконечникам без изолирующих хомутов
рекомендованные обжимные клещи	1212034 CRIMPFOX 6
кабельные наконечники без изоляционных втулок, согласно DIN 46228‑1	Сечение: 0,25 мм²; Длина: 7 мм
	Сечение: 0,34 мм²; Длина: 7 мм
	Сечение: 0,5 мм²; Длина: 8 мм
	Сечение: 0,75 мм²; Длина: 8 мм
	Сечение: 1 мм²; Длина: 8 мм
	Сечение: 1,5 мм²; Длина: 8 мм
	Сечение: 2,5 мм²; Длина: 8 мм
Данные по наконечникам с изолирующими хомутами
рекомендованные обжимные клещи	1212034 CRIMPFOX 6
кабельные наконечники с изоляционными втулками, согласно DIN 46228‑4	Сечение: 0,25 мм²; Длина: 8 мм
	Сечение: 0,34 мм²; Длина: 8 мм
	Сечение: 0,5 мм²; Длина: 8 мм ... 10 мм
	Сечение: 0,75 мм²; Длина: 8 мм ... 10 мм
	Сечение: 1 мм²; Длина: 8 мм ... 10 мм
	Сечение: 1,5 мм²; Длина: 8 мм ... 10 мм
	Сечение: 2,5 мм²; Длина: 10 мм

Тип монтажа	Пайка волной
Расположение выводов	Линейное расположение выводов

Данные о материале - контакт
Указание	Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт	Сплав меди
Качество поверхности	гальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие)	Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны пайки (покрытие)	Олово (4 - 8 мкм Sn)
Данные о материале - корпус
Цвет (Корпус)	зеленый (6021)
Изоляционный материал	PA
Группа изоляционного материала	I
CTI согласно МЭК 60112	600
Класс воспламеняемости согласно UL 94	V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12	850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13	775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2	125 °C

Размер шага	5 мм
Ширина [w]	21,4 мм
Высота [h]	16 мм
Длина [l]	14,4 мм
Высота	13,5 мм
Длина вывода под пайку [P]	2,5 мм
Дизайн печатных плат
Расстояние между штырями	5 мм
Диаметр отверстий	1,2 мм

Испытание на повреждение и расшатывание проводника
Спецификации по испытанию	DIN EN 60999-1 (VDE 0609-1):2000-12
Результат	Испытание пройдено
Испытание на растяжение
Спецификации по испытанию	DIN EN 60999-1 (VDE 0609-1):2000-12
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение	0,2 мм² / жесткий / > 10 Н
	0,2 мм² / гибкий / > 10 Н
	4 мм² / жесткий / > 60 Н
	2,5 мм² / гибкий / > 50 Н

Испытание на нагрев
Спецификации по испытанию	DIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10
Требования, испытание на нагревание	Сумма температуры окружающей среды и нагрева соединительной клеммы печатной платы не должна превышать верхний предел температуры.
Стойкость к кратковременным токам
Спецификации по испытанию	DIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10
Сопротивление изоляции
Спецификации по испытанию	DIN EN 60512-3-1:2003-01
Сопротивлением изоляции между соседними полюсами	> 5 МОм
Воздушные зазоры и пути утечки \| 1. Координация изоляции
Применение	без шага промежуточной втулки
Спецификации по испытанию	DIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10
Группа изоляционного материала	I
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))	CTI 600
Расчетное напряжение изоляции (III/3)	250 В
Расчетное импульсное напряжение (III/3)	4 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)	3 мм
минимальное значение пути утечки (III/3)	3,2 мм
Расчетное напряжение изоляции (III/2)	400 В
Расчетное импульсное напряжение (III/2)	4 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)	3 мм
минимальное значение пути утечки (III/2)	3 мм
Расчетное напряжение изоляции (II/2)	630 В
Расчетное импульсное напряжение (II/2)	4 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)	3 мм
минимальное значение пути утечки (II/2)	3,2 мм
Воздушные зазоры и пути утечки \| 2. Координация изоляции
Применение	с RZ-SPT 2,5-2,5
Спецификации по испытанию	DIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10
Группа изоляционного материала	I
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))	CTI 600
Расчетное напряжение изоляции (III/3)	400 В
Расчетное импульсное напряжение (III/3)	6 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)	5,5 мм
минимальное значение пути утечки (III/3)	5,5 мм
Расчетное напряжение изоляции (III/2)	630 В
Расчетное импульсное напряжение (III/2)	6 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)	5,5 мм
минимальное значение пути утечки (III/2)	5,5 мм
Расчетное напряжение изоляции (II/2)	1000 В
Расчетное импульсное напряжение (II/2)	6 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)	5,5 мм
минимальное значение пути утечки (II/2)	5,5 мм
Воздушные зазоры и пути утечки \| 3. Координация изоляции
Применение	с RZ-SPT 2,5-5,0
Спецификации по испытанию	DIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10
Группа изоляционного материала	I
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))	CTI 600
Расчетное напряжение изоляции (III/3)	630 В
Расчетное импульсное напряжение (III/3)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)	8 мм
минимальное значение пути утечки (III/3)	8 мм
Расчетное напряжение изоляции (III/2)	800 В
Расчетное импульсное напряжение (III/2)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)	8 мм
минимальное значение пути утечки (III/2)	8 мм
Расчетное напряжение изоляции (II/2)	1000 В
Расчетное импульсное напряжение (II/2)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)	8 мм
минимальное значение пути утечки (II/2)	8 мм

Испытание на вибростойкость
Спецификации по испытанию	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Частота	10 - 150 - 10 Гц
Скорость развертки	1 октава/мин.
Амплитуда	0,35 мм (10 Гц ... 60,1 Гц)
Ускорение	50 м/с² (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось	2,5 ч
Направление испытания	X-, Y- и Z-ось
Испытание нитью накала
Спецификации по испытанию	DIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Температура	850 °C
Время воздействия	5 c
Снижение эффективности от времени
Спецификации по испытанию	DIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10
Условия окружающей среды

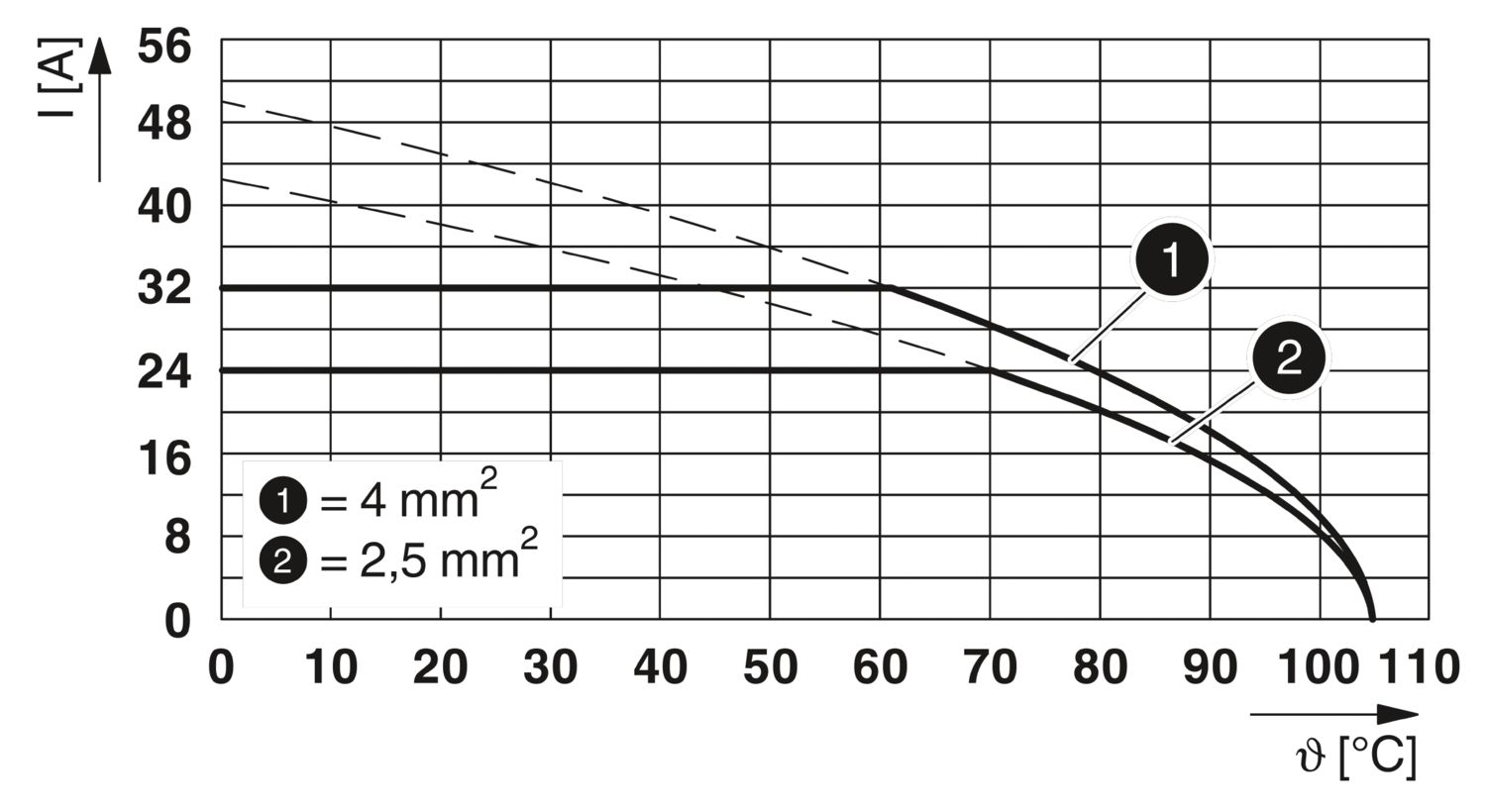

Температура окружающей среды (при эксплуатации)	-40 °C ... 105 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Относительная влажность воздуха (хранение/транспорт)	30 % ... 70 %
Температура окружающей среды (при монтаже)	-5 °C ... 100 °C

Форма упаковки	в картонной коробке

Коммерческие данные

Номер артикула	1990999
Упаковочная единица	120 Количество
Минимальное количество, предусмотренное условиями заказа	120 Количество
Ключ изделия	AAMBFE
Страница каталога	Стр. 143 (C-1-2013)
GTIN	4046356104616
Вес/шт. (с упаковкой)	5,255 g
Вес/шт. (без упаковки)	4,72 g
Номер таможенного тарифа	85369010
Страна происхождения	DE

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	20 A	24 - 12
Группа использования D
	150 В	15 A	24 - 12
Группа использования C
	150 В	20 A	24 - 12

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	400 В	32 A		0,2 - 4

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Зажим Push-in быстрого подключения без использования инструментов

Заданное прижимное усилие обеспечивает долговременную стабильность замыкания контакта

Клеммный контакт открывается при помощи зафиксированной отвертки для удобного подключения проводов

Обслуживание и подключение проводов с одной стороны обеспечивает интеграцию в переднюю панель устройства

Двойные паечные штифты снижают механическую нагрузку на точки пайки

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
EF3.0 Изменение климата
CO2e кг	0,039 кг CO2e
