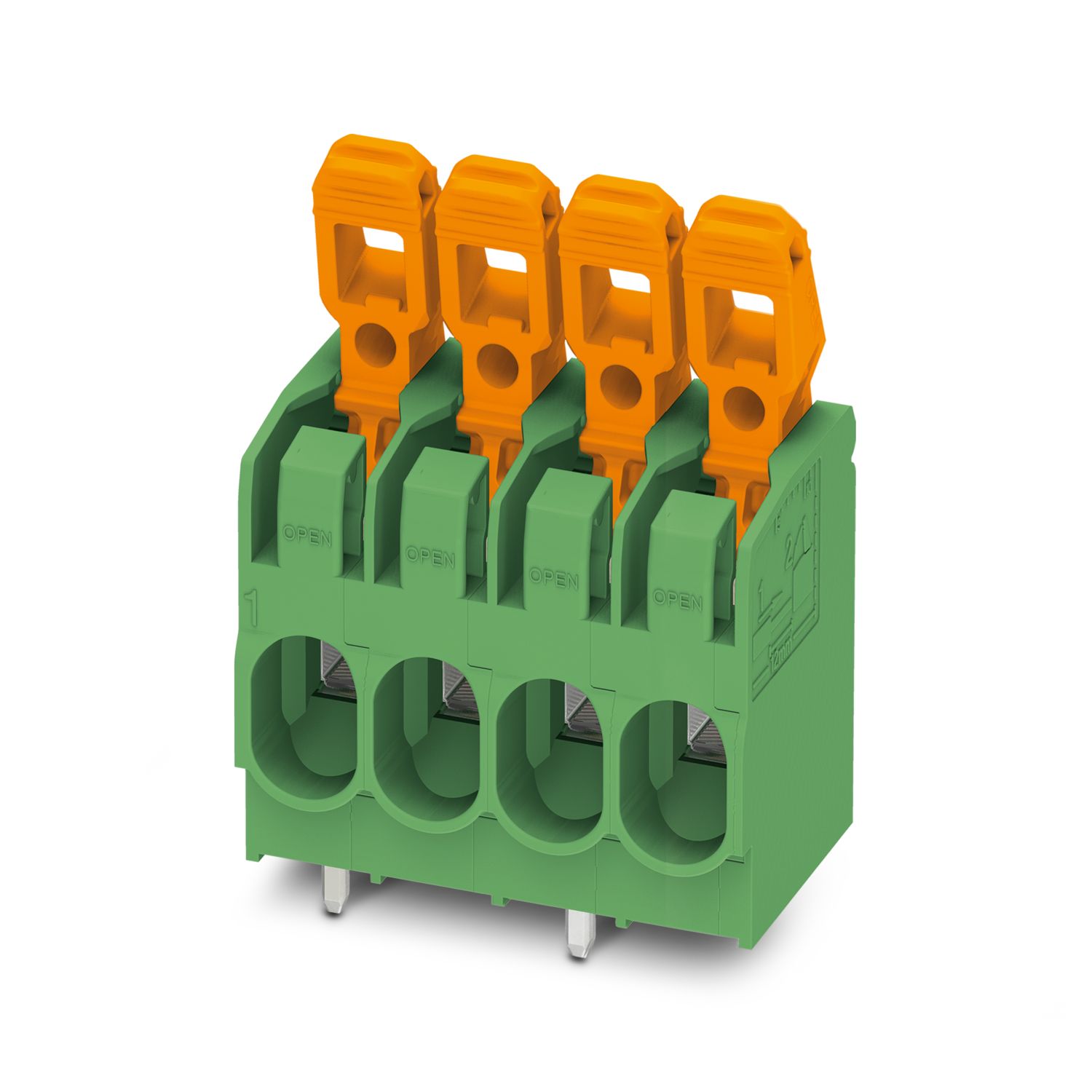

Клемма для монтажа на печатные платы, номинальный ток: 41 A, расчетное напряжение (III/2): 1000 В, номинальное сечение: 6 мм2, количество потенциалов: 4, количество рядов: 1, число контактов в ряду: 4, cемейство изделий: PLH 5/, размер шага: 7,5 мм, тип подключения: Пружинный зажим Push-Lock, монтаж: Пайка волной, направление подключения проводник/печатная плата: 0 °, цвет: зеленый, Расположение контактов: Зигзагообр. разводка выводов M, Длина выводов [P]: 3,6 мм, количество паечных выводов на потенциал: 1, Форма упаковки: в картонной коробке

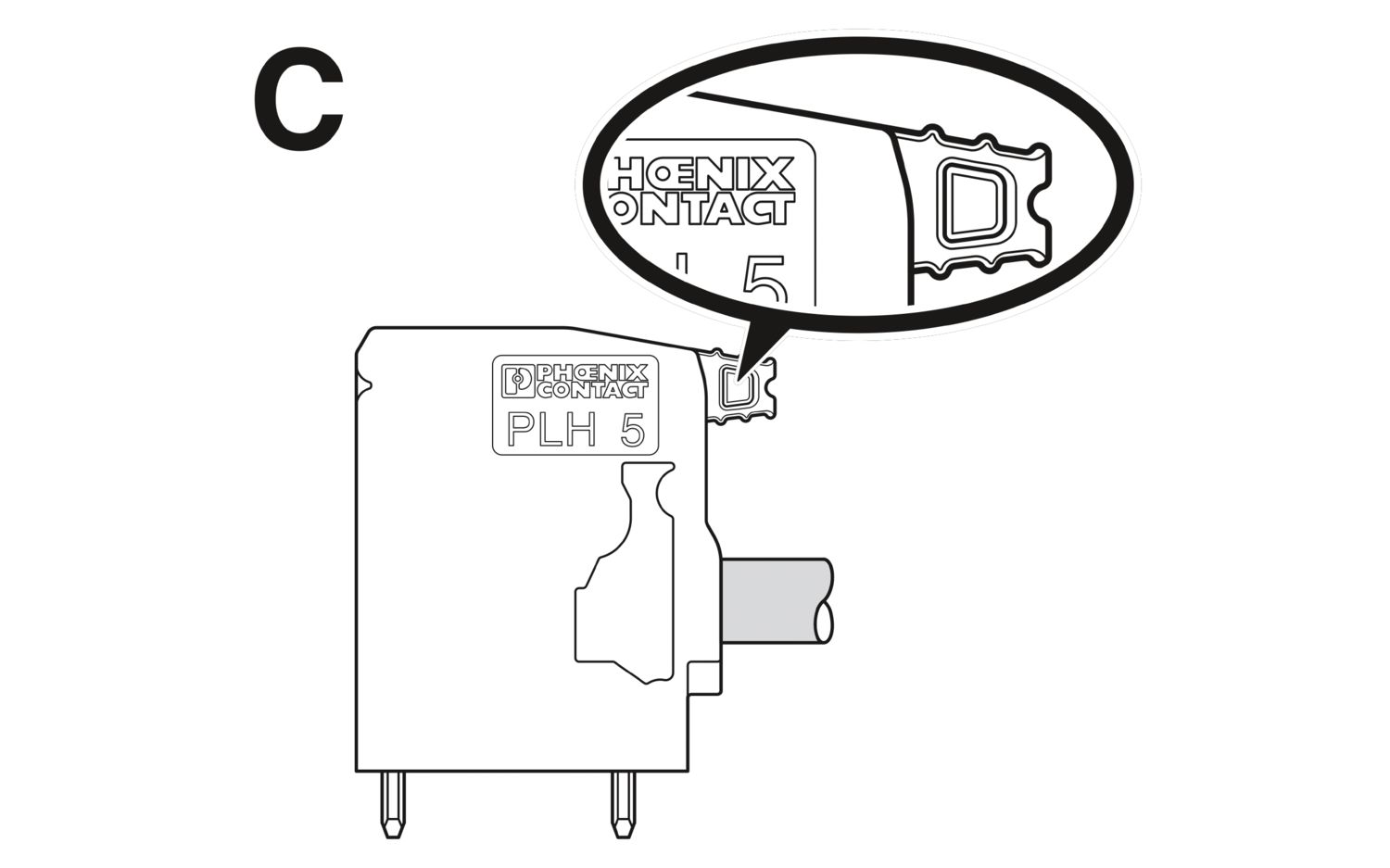

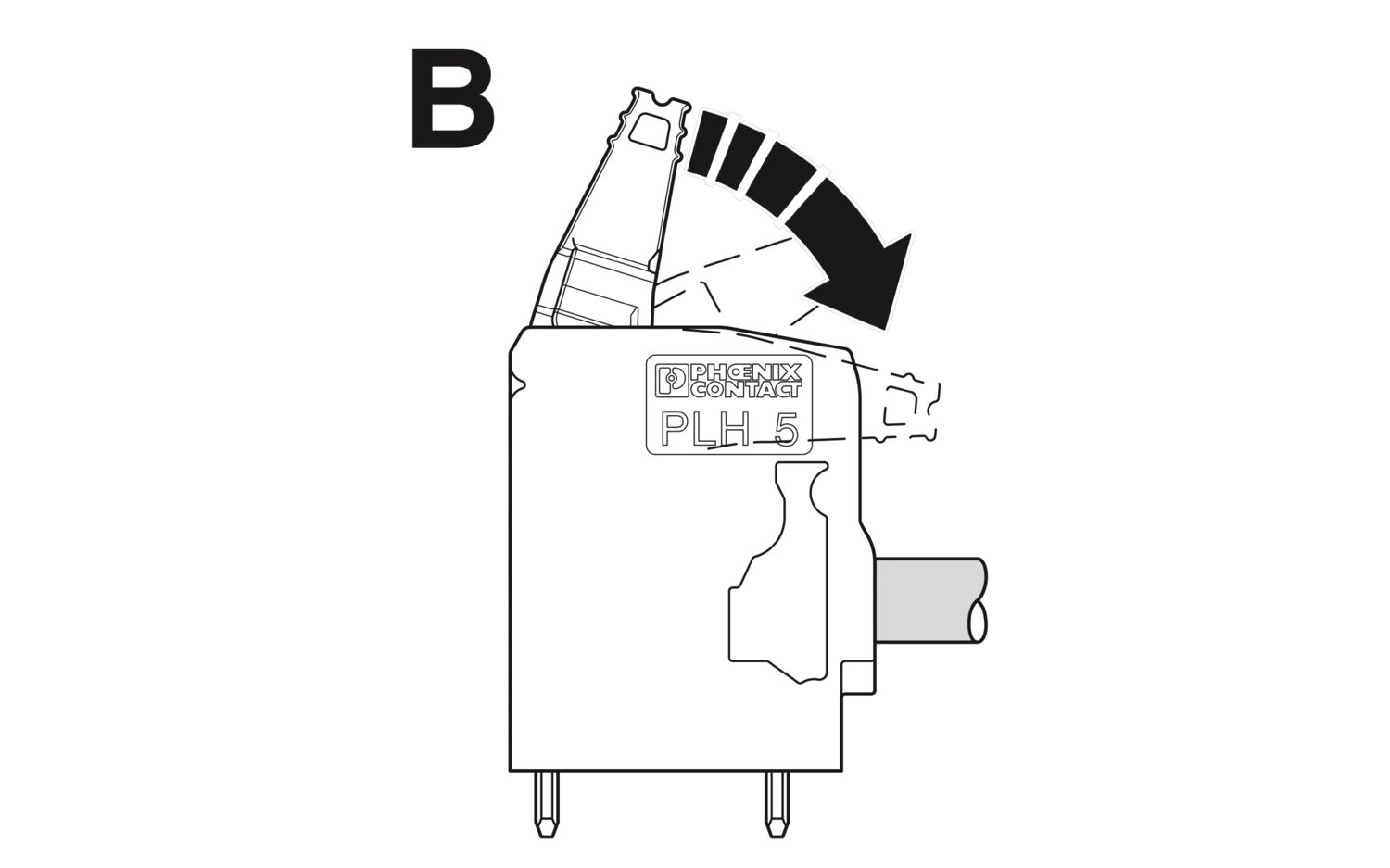

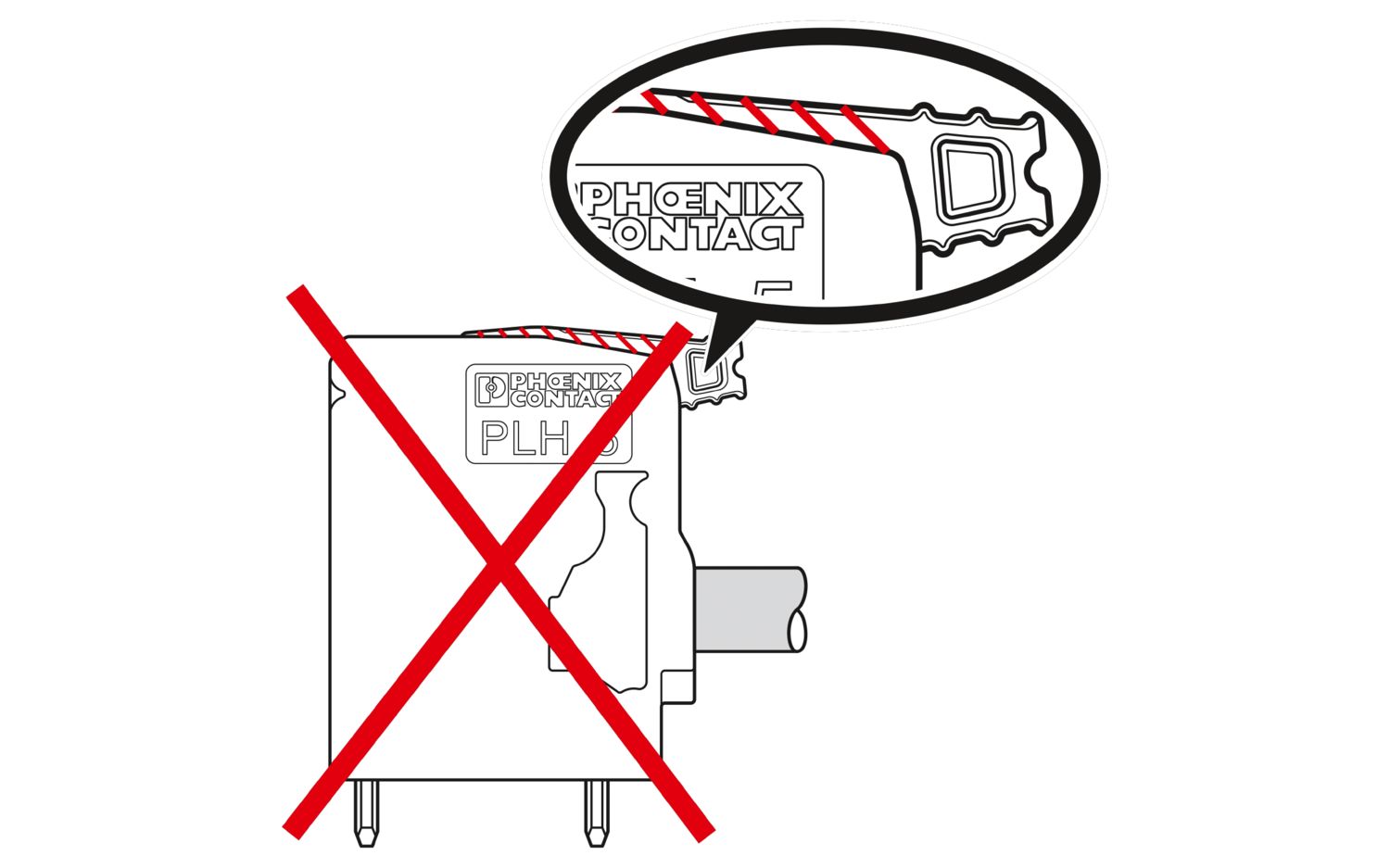

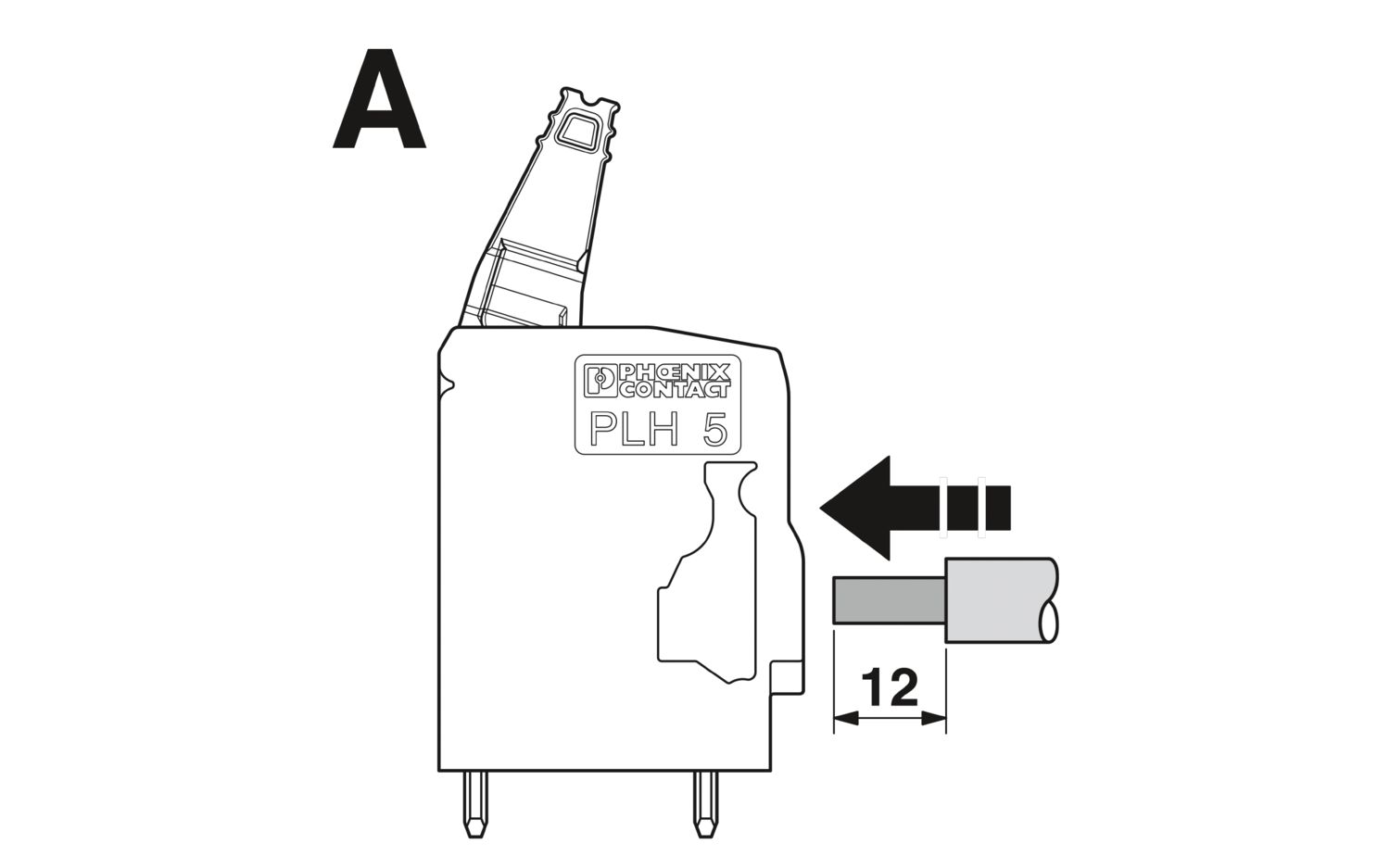

| Тип изделия | Клемма для монтажа на печатные платы |
| Серия изделий | PLH 5/ |
| Линейка изделий | COMBICON Terminals L |
| Полюсов | 4 |
| Размер шага | 7,5 мм |
| Количество точек подключения | 4 |
| Количество рядов | 1 |
| Количество потенциалов | 4 |
| Расположение выводов | Зигзагообр. разводка выводов M |
| Количество паечных выводов на потенциал | 1 |
| Свойства | |
| Номинальный ток IN | 41 A |
| Номинальное напряжение UN | 1000 В |
| Расчетное напряжение (III/3) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Технология подключения | |
| Номинальное сечение | 6 мм² |
| Соединение провода | |
| Тип подключения | Пружинный зажим Push-Lock |
| Направление подключения проводника к направлению вставления | 0 ° |
| Сечение жесткого провода | 0,2 мм² ... 6 мм² |
| Сечение гибкого провода | 0,2 мм² ... 6 мм² |
| Сечение проводника AWG | 24 ... 10 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм² ... 6 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм² ... 6 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 2,5 мм² |
| Длина снятия изоляции | 12 мм |
| Тип монтажа | Пайка волной |
| Расположение выводов | Зигзагообр. разводка выводов M |
| Данные о материале - контакт | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (10 - 16 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (10 - 16 мкм Sn) |
| Данные о материале - корпус | |
| Цвет (Корпус) | зеленый (6021) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
| Указание материала - Элемент управления | |
| Цвет (Элемент управления) | оранжевый (2003) |
| Изоляционный материал | PA GF |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |

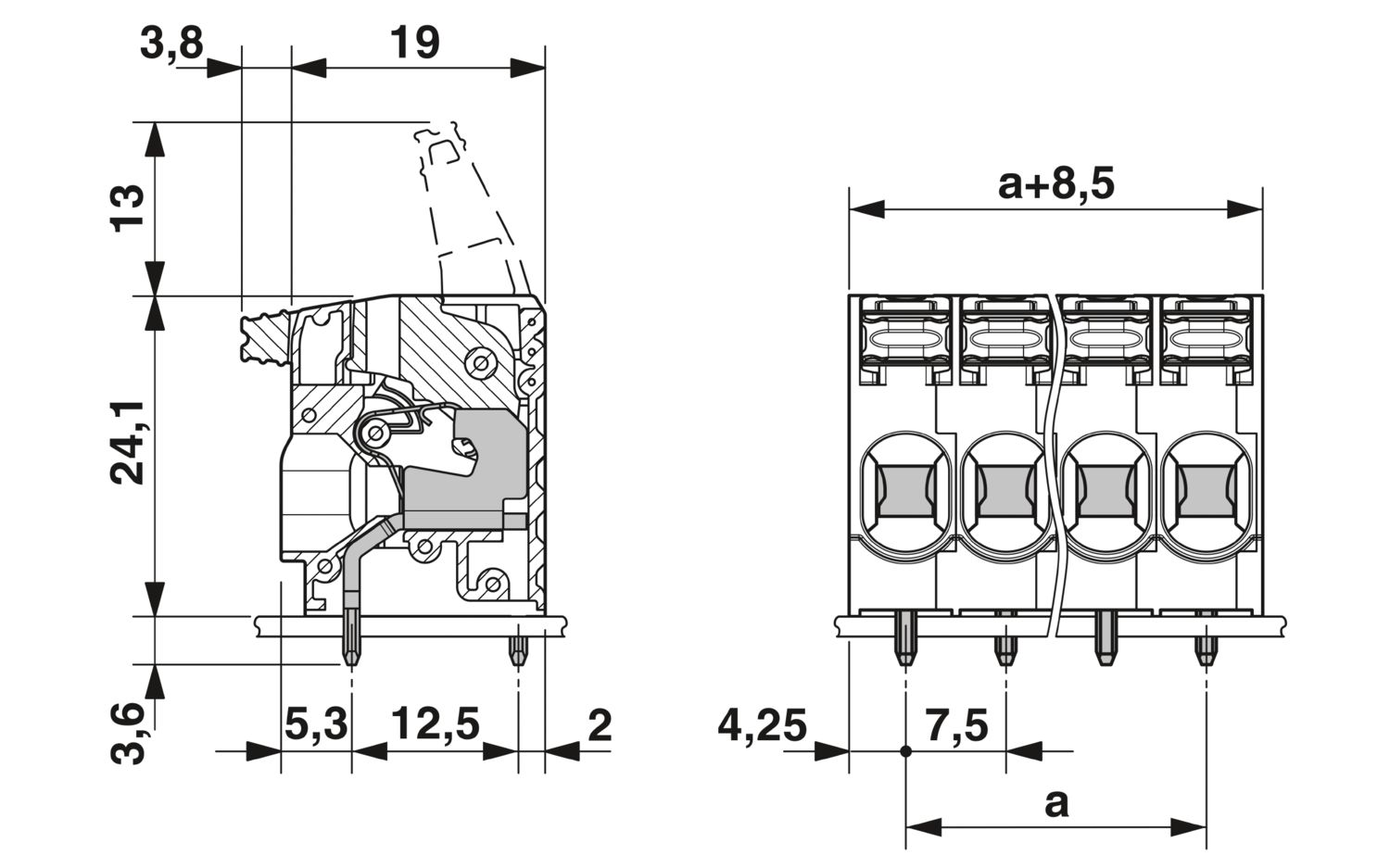

| Чертеж |
|
| Размер шага | 7,5 мм |
| Ширина [w] | 31 мм |
| Высота [h] | 27,7 мм |
| Длина [l] | 22,7 мм |
| Высота | 24,1 мм |
| Длина вывода под пайку [P] | 3,6 мм |
| Размеры штыря | 1,2 x 1,5 мм |

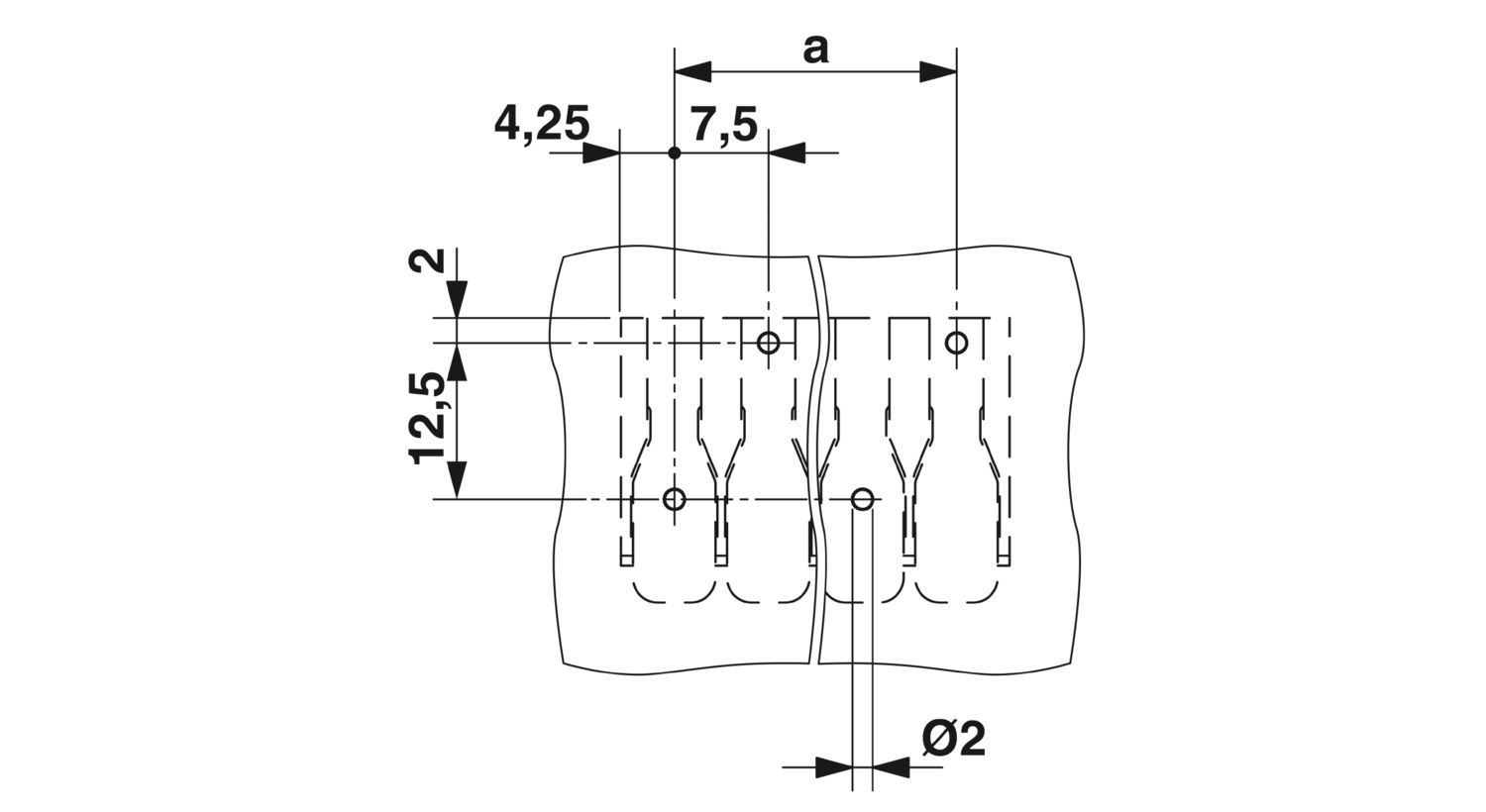

| Дизайн печатных плат | |
| Расстояние между штырями | 12,5 мм |
| Диаметр отверстий | 2 мм |
| Проверка подключения | |
| Спецификации по испытанию | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Результат | Испытание пройдено |
| Испытание на повреждение и расшатывание проводника | |
| Спецификации по испытанию | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Результат | Испытание пройдено |
| Испытание на растяжение | |
| Спецификации по испытанию | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение | 0,2 мм² / жесткий / > 10 Н |
| 0,2 мм² / гибкий / > 10 Н | |
| 6 мм² / жесткий / > 80 Н | |
| 6 мм² / гибкий / > 80 Н | |
| Испытание на изгиб | |
| Спецификации по испытанию | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Результат | Испытание пройдено |
| Испытание на нагрев | |
| Спецификации по испытанию | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
| Требования, испытание на нагревание | Повышение температуры ≤ 45 K |
| Сопротивление изоляции | |
| Спецификации по испытанию | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Сопротивлением изоляции между соседними полюсами | > 5 МОм |
| Воздушные зазоры и пути утечки | | |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Группа изоляционного материала | I |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Расчетное напряжение изоляции (III/3) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/3) | 8 мм |
| минимальное значение пути утечки (III/3) | 12,5 мм |
| Расчетное напряжение изоляции (III/2) | 1000 В |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/2) | 8 мм |
| минимальное значение пути утечки (III/2) | 5 мм |
| Расчетное напряжение изоляции (II/2) | 1000 В |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| минимальное значение воздушного зазора - негомогенное поле (II/2) | 5,5 мм |
| минимальное значение пути утечки (II/2) | 5 мм |
| Испытание на вибростойкость | |
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,35 мм (10 Гц ... 60,1 Гц) |
| Ускорение | 5г (60,1 Гц ... 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Испытание нитью накала | |
| Спецификации по испытанию | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Температура | 850 °C |
| Время воздействия | 5 c |
| Условия окружающей среды | |

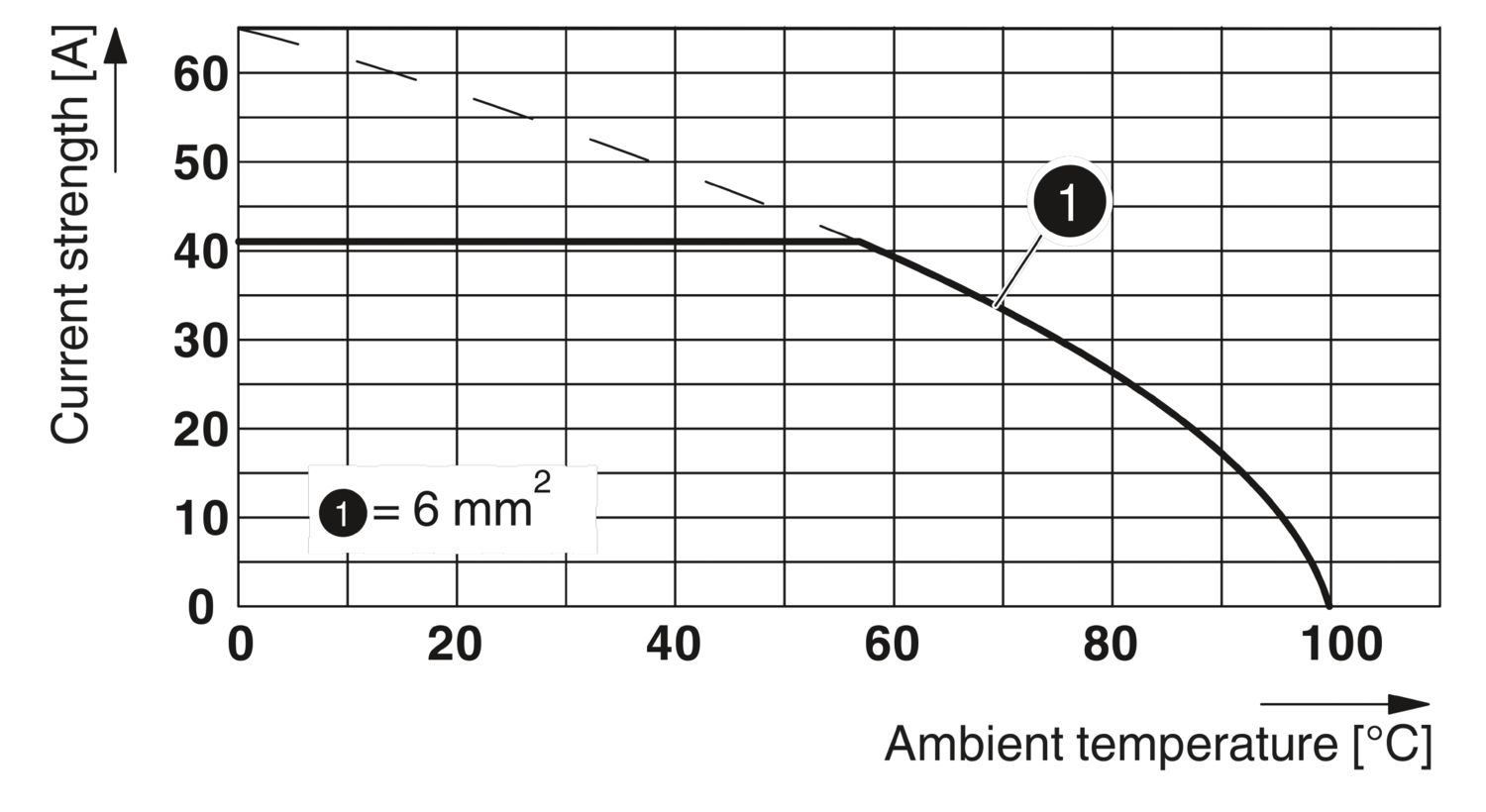

| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Относительная влажность воздуха (хранение/транспорт) | 30 % ... 70 % |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Форма упаковки | в картонной коробке |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| Группа использования B | ||||
| 600 В | 27 A | 24 - 10 | ||
| Группа использования C | ||||
| 600 В | 27 A | 24 - 10 | ||
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 1000 В | 41 A | 0,2 - 6 |
