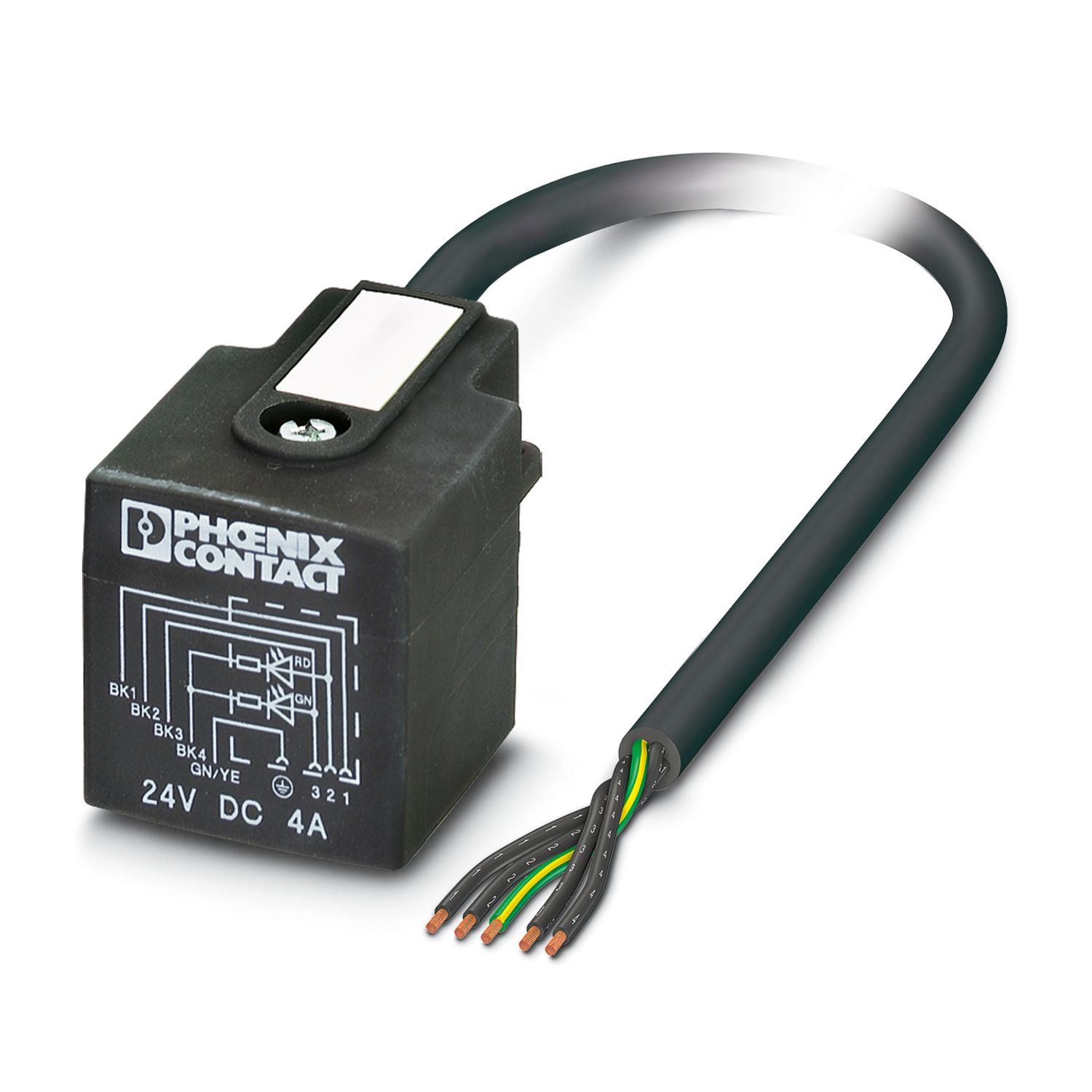

SAC-5P-10,0-PVC/AD-2L B-L
-
Кабелькабель для датчиков и исполнительных устройств
1404814
Кабелькабель для датчиков и исполнительных устройств, 5-контактный, ПВХ, черный, свободный конец, к Штекеры для клапана AD (реле давления), с 2 светодиодных индикатора, Соединение: без схемы подключения, длина кабеля: 10 м
Подробная информация о продукте
| Тип изделия | Кабель для датчика/исп. элем. со штекерами для клапана |
| Применение | Стандартн. |
| Полюсов | 5 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | нет |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Соединение провода | |
| Момент затяжки | 0,6 Нм (Соединители для клапанов) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, уплотнение | TPU |
| Материал корпуса штекера для клапана | TPU |
| Материал контакт | CuSn |
| Материал контактной вставки штекера для клапана | PA 6 |
| Материал, контактная поверхность | Sn |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 24 В |
| Номинальный ток IN | 4 A |
| Параметры штекера клапана | |
| Крепежные винты | M3 x 29 |
| Индикатор состояния | 2 светодиодных индикатора |
| Индикатор состояния имеется | да |
| Подключение 1 | |
| Конструкция | свободный конец |
| Подключение 2 | |
| Конструкция | Штекеры для клапана AD (реле давления) |
| Материал | CuSn (Контакт) |
| Sn (Поверхность контакта) | |
| PA 6 (Держатель контактов) | |
| TPU (Корпус) | |
| Защитная схема | без схемы подключения |
| Длина кабеля | 10 м |
| ПВХ черного цвета [ПВХ] | |
| Размерный чертеж |
|
| Вес проводника | 58,7 кг/км |
| UL AWM Style | 2464 |
| Полюсов | 5 |
| Экранирован. | нет |
| Тип кабеля | ПВХ черного цвета [ПВХ] |
| Конструкция кабеля, сигнальная линия | 16x 0,20 мм |
| AWG, сигнальная линия | 20 |
| Сечение жил кабеля | 5x 0,5 мм² |
| Диаметр проводника вкл. изоляцию | 1,5 мм ±0,05 мм |
| Наружный диаметр кабеля | 5,60 мм ±0,2 мм |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | черный |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | ПВХ |
| Отдельная жила, цвет | черный 1, черный 2, черный 3, черный 4, зеленый/желтый |
| Общая скрутка | 5 жил в скрутке |
| Сопротивление кабеля, макс. | 39 Ом/км (при 20 °C) |
| Сопротивление изоляции | ≥ 20 МОм*км |
| Номинальное напряжение, кабель | 300 В |
| Испытательное напряжение | 1200 В |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, при жесткой прокладке | 28 мм |
| Негорючесть | DIN VDE 0482 |
| DIN EN 50265-2-1 | |
| Маслостойкость | в значительной степени маслостойкое |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) | |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| Температура окружающей среды (при эксплуатации) (Штекер клапана) | -20 °C ... 85 °C (Вентильный штекер) |
| Соединители для клапанов | |
| Обозначение стандарта | Разъемы для клапанов |
| Стандарты/нормативные документы | EN 175301-803 |
Преимущества для вас
Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
Наши провода из ПВХ для средних механических нагрузок
