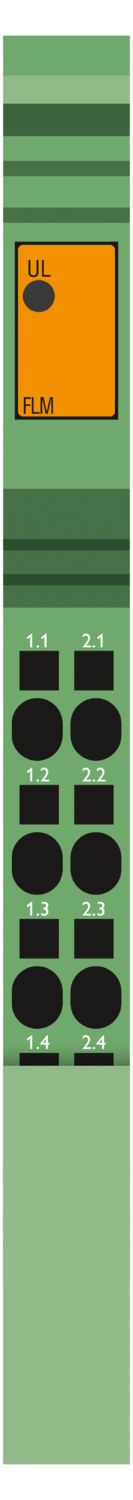

IB IL 24 FLM-PAC
-
Коммуникационный модуль
2736903
Inline, Ответвительная клемма, для расширения локальной шины Inline, скорость передачи данных в локальной шине: 500 кбит/с / 2 Мбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки
Подробная информация о продукте
| Чертеж |
|
| Ширина | 12,2 мм |
| Высота | 136,8 мм |
| Глубина | 71,5 мм |
| Указание по применению | |
| Указание по применению | Только для промышленного использования |
| Ограничение износа | |
| Указание по ЭМС | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Ограничение износа | |
| Указание CCCex | Запрещено использование во взрывоопасных зонах в Китае. |
| Локальная шина Inline | |
| Количество интерфейсов | 1 (входная локальная шина) |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с (возможно использование в станциях Inline с данными скоростями передачи) |
| Локальная шина Inline | |
| Количество каналов | выходная локальная шина |
| Тип подключения | Экранированный штекер Inline |
| Указание по типу подключения | Стандартный проводник INTERUS |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с |
| Модуль | |
| Код ID (десят.) | none |
| Идентификационный код (шестнадцатеричн.) | нет |
| Адресное пространство ввода | 0 байт |
| Адресное пространство вывода | 0 байт |
| Длина регистра | 0 байт |
| Потребность в параметрических данных | 0 байт |
| Потребность в конфигурационных данных | 0 байт |
| Тип изделия | Компоненты ввода-вывода |
| Серия изделий | Inline |
| Конструкция | модульный |
| Комплект поставки | вкл. штекер Inline и поле для маркировки |
| Прочие характеристики | для расширения локальной шины Inline |
| Макс. мощность потерь при номинальных условиях | 0,85 Вт |
| Потенциалы: Питание логической схемы (UL) | |
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребление тока | 110 мА |
| Потенциалы | |
| Электропитание | 24 В DC |
| Потребление тока | макс. 6 A (Локальная шина Fieldline Modular M8, при подаче питания с двух сторон; по 3 А макс. для прямого и обратного провода) |
| макс. 55 мА (внутренний) | |
| Технология подключения | |
| Наименование, подключение | Соединительный штекер Inline |
| Соединение провода | |
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,08 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,08 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
| Длина снятия изоляции | 8 мм |
| Соединительный штекер Inline | |
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,08 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,08 мм² ... 1,5 мм² |
| Сечение провода AWG | 28 ... 16 |
| Длина снятия изоляции | 8 мм |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Степень защиты | IP20 |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % (в среднем, 85 % кратковременно) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % (в среднем, 85 % кратковременно) |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
| Тип монтажа | Установка на монтажную рейку |
Преимущества для вас

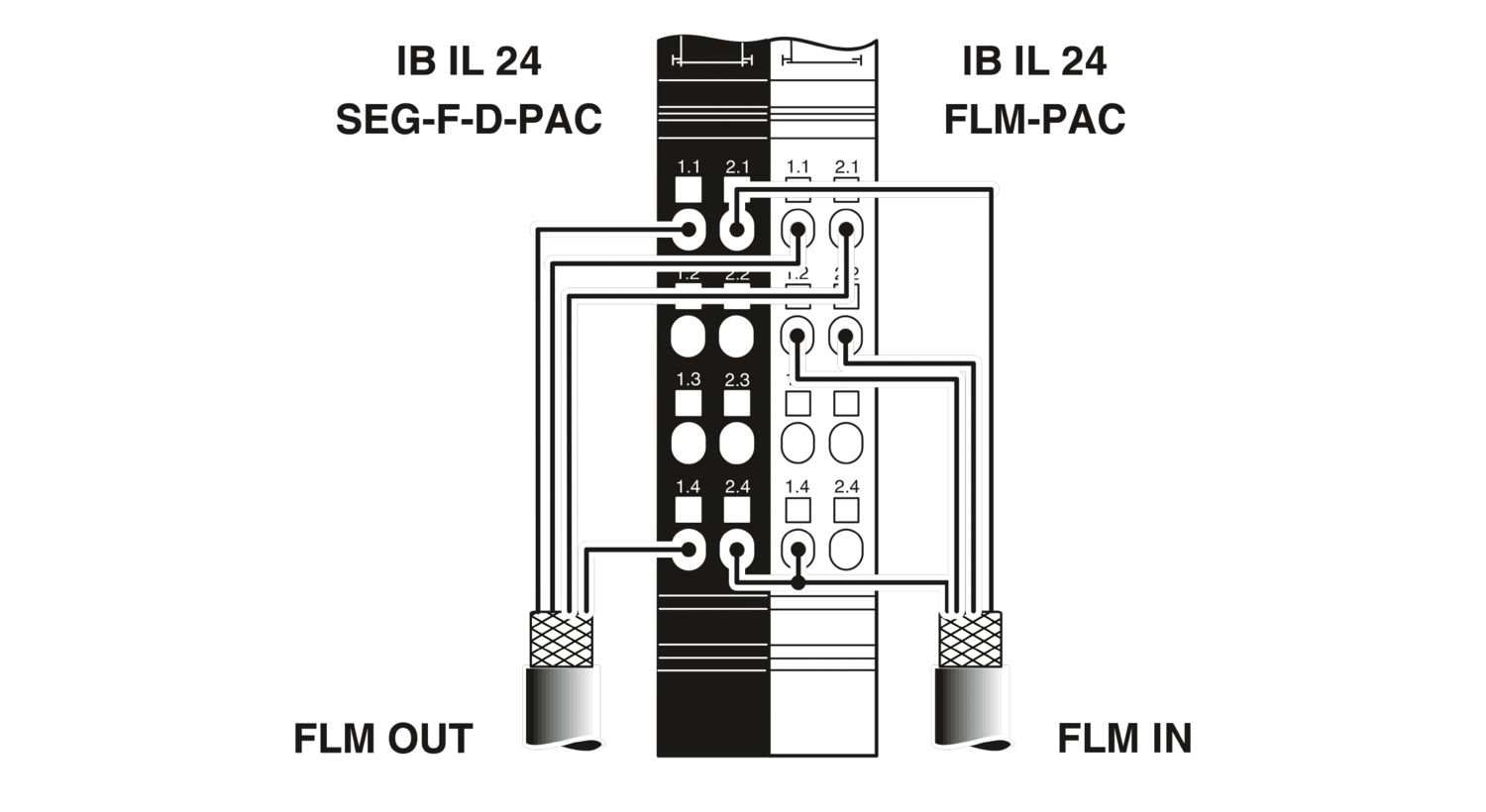

Подключение Fieldline Modular M8 к Fieldline Modular M12
Подключение Fieldline Modular M8 или M12 к Inline Modular
