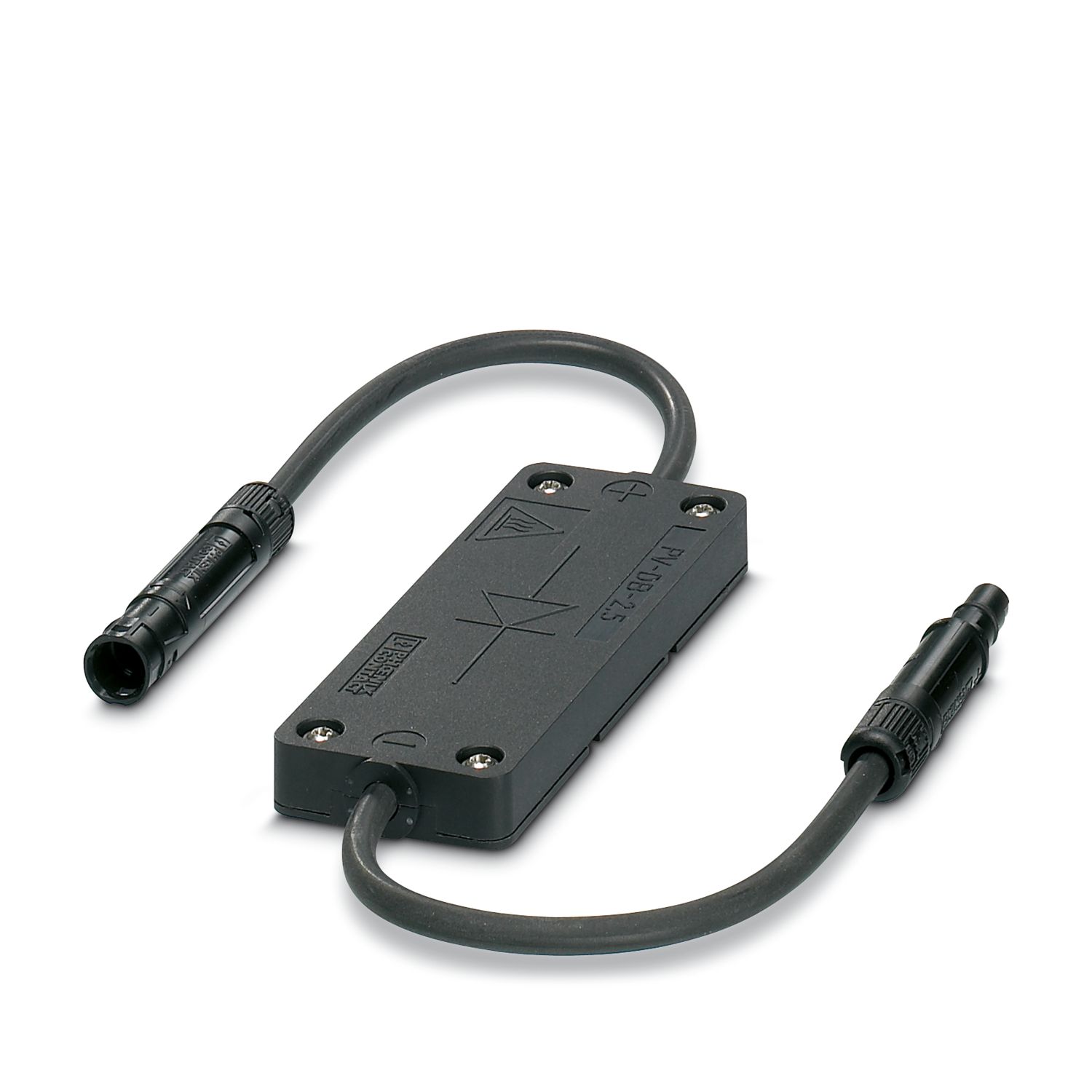

PV-DB S20-2,5/0,8-CA
-
Фотогальванический штекерный соединитель
1463065
Подробная информация о продукте
| Тип изделия | Фотогальванический штекерный соединитель |
| Серия изделий | SUNCLIX |
| Изоляционные характеристики | |
| Степень защиты | II |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетный ток | 5 A |
| Тип подключения | Миниатюрный штекерный соединитель SUNCLIX (гнездо / штекер) |
| Чертеж |
|
| Ширина | 38 мм |
| Высота | 11 мм |
| Длина | 100 мм |
| Цвет | черный |
| Класс воспламеняемости согласно UL 94 | V0 |
| Изоляционный материал | PA |
| Поверхность контакта | Серебро Ag |
| Материал, контакт | Сплав меди |
| Внешняя оболочка, материал | PE-X |
| Длина кабеля | 0,8 м |
| Тип кабеля | Провода PV1-F |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | 48 литц x 0,25 мм |
| Наружный диаметр кабеля | 5,05 мм ... 5,35 мм |
| Внешняя оболочка, материал | PE-X |
| Внешняя оболочка, цвет | черный |
| Отдельная жила, сечение | 2,5 мм² 2,5 мм² |
| Материал внутренней оболочки | PE-X |
| Минимальный радиус изгиба, при жесткой прокладке | 21 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 21 мм |
| Усилие извлечения провода | >= 80 Н |
| Условия окружающей среды | |
| Степень защиты | IP67 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (при монтаже) | -25 °C ... 55 °C |
