VAL-SPP-T2-BE-3+1-UT
-
Базовый элемент для защиты от перенапряжений тип 2
1466705
Базовый элемент для защитных устройств типа 2 / класса II серии изделий VALVETRAB SPP. Исполнение для 3-фазных сетей питания с раздельными проводами N и PE (5-проводная система: L1, L2, L3, N, PE).
Подробная информация о продукте
| Общая информация | |
| Указание | В зависимости от напряжения Uc, высоты установки и степени загрязнения может потребоваться соблюдение дополнительных минимальных расстояний до заземленных токопроводящих поверхностей. Степень загрязнения 2: Uc ≤ 440: боковое расстояние не требуется. Uc > 440 ... 880 В: до высоты установки 3000 м следует соблюдать минимальное расстояние 6 мм. Степень загрязнения 3: Uc ≤ 385 В: при кабельной разводке с использованием вилочного наконечника для сечений ≥ 16 мм² необходимо соблюдать дополнительное минимальное расстояние 1 мм. Uc > 385 ... 440 В: см. таблицу в области загрузки под упаковочным листом в инструкции по установке. |
| Тип изделия | Базовый элемент |
| Серия изделий | VAL-SPP |
| Класс испытания согл. МЭК | II |
| T2 | |
| Тип EN | T2 |
| Система энергоснабжения IEC | TN-S |
| TT | |
| Конструкция | Базовый элемент, установка на несущую рейку |
| Полюсов | 4 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | Дистанционная сигнализация через опциональный модуль |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм ... 3,5 Нм |
| Длина снятия изоляции | 18 мм |
| Сечение гибкого провода | 1,5 мм² ... 35 мм² (без кабельного наконечника) |
| 2x 1,5 мм² ... 16 мм² (2 провода одинакового сечения) | |
| Сечение жесткого провода | 1,5 мм² ... 50 мм² |
| 2x 1,5 мм² ... 16 мм² (2 провода одинакового сечения) | |
| Сечение проводника AWG | 15 ... 2 |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 1,5 мм² ... 16 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 1,5 мм² ... 35 мм² |
| 2x 1,5 мм² ... 10 мм² (2 провода одинакового сечения) | |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 1,5 мм² ... 25 мм² |
| 2x 1,5 мм² ... 16 мм² (2 провода одинакового сечения) | |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |

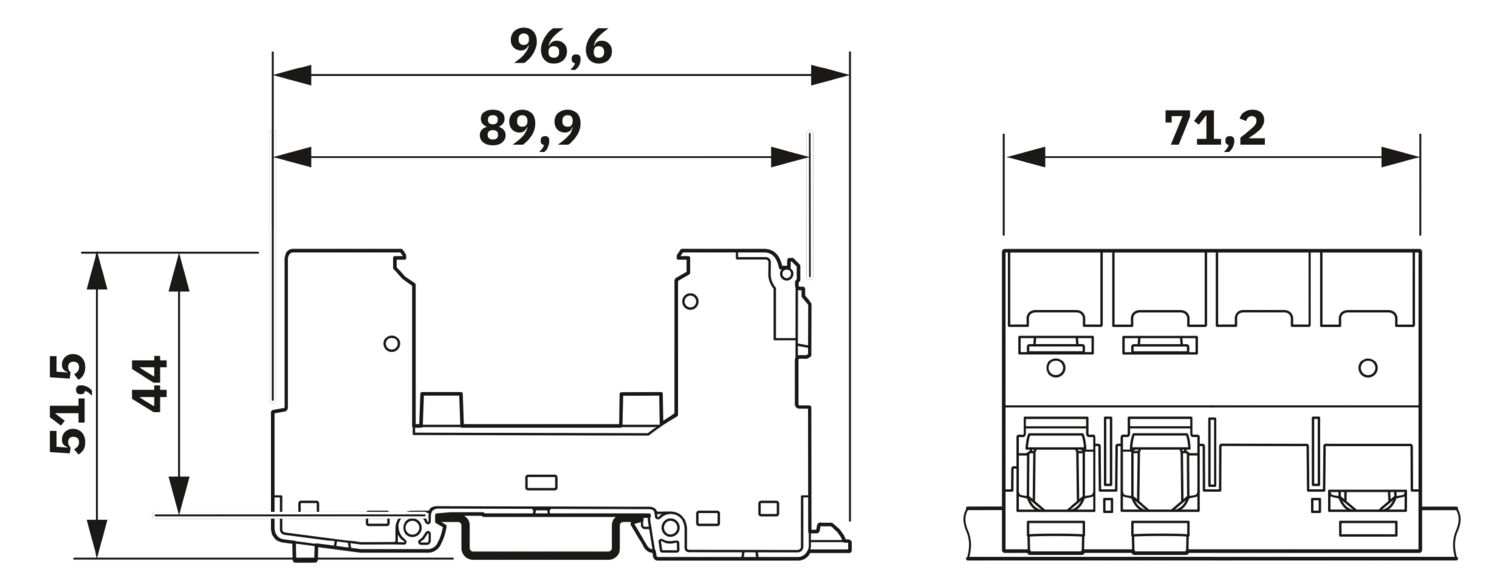

| Чертеж |
|
| Ширина | 71,2 мм |
| Высота | 96,6 мм |
| Глубина | 51,5 мм (вкл. монтажная рейка 7,5 мм) |
| Горизонтальный шаг | 4 TE |
| Цвет | серый (RAL 7042) |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Величина CTI материала | 600 |
| Изоляционный материал | PBT |
| Группа материала | I |
| Материал корпуса | PBT |
| Механические данные | |
| Открытая боковая стенка | Нет |

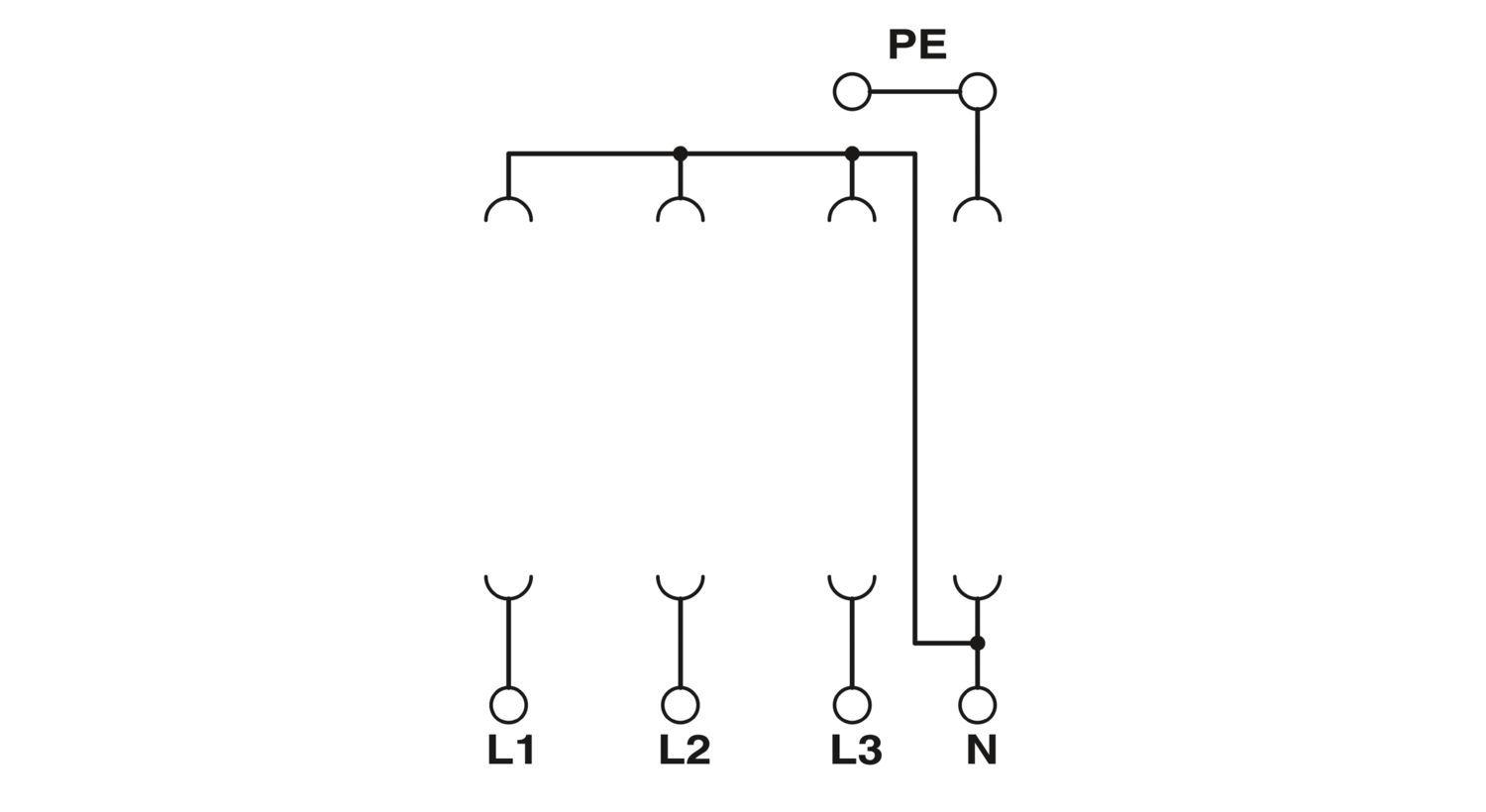

| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Номинальное напряжение UN | 400/690 В AC ±10 % (TN-S) |
| 400/690 В AC ±10 % (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC | 440 В AC |
| Номинальный ток IL | 80 A (25 мм²) |
| Номинальный импульсный ток утечки In (8/20) мкс | 40 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 80 кA |
| Mаксимальный отводимый импульсный ток ITotal (8/20) мкс | 80 кA |
| Стойкость к короткому замыканию ISCCR | 50 кA |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 315 A (gG) |
| Дополнительные технические данные | |
| Стойкость к короткому замыканию ISCCR | 100 кA |
| Условия окружающей среды | |
| Степень защиты | IP20C (в установленном состоянии) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 50 °C |
| Высота | ≤ 5000 м (amsl) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
| Спецификации UL | |
| Номинальное напряжение | 347/600 В AC |
| Номинальная частота | 50/60 Гц |
| Параметры подключения UL | |
| Момент затяжки | 27 lbf-in. ... 31 lbf-in. |
| Сечение проводника AWG | 14 ... 2 |
| Стандарты/нормативные документы | МЭК 61643-11 |
| Указание | 2011 |
| Стандарты/нормативные документы | EN 61643-11 |
| Указание | 2012 + A11:2018 |
| Тип монтажа | Монтажная рейка: 35 мм |
Преимущества для вас
Простая и безопасная установка благодаря перспективным функциям управления и безопасности
Надежная защита установки благодаря максимальной производительности и длительности защиты
Благодаря оптимизированной конструкции и широкому ассортименту можно использовать в самых разных приложениях
Простое планирование благодаря обширным цифровым данным и селекторам
