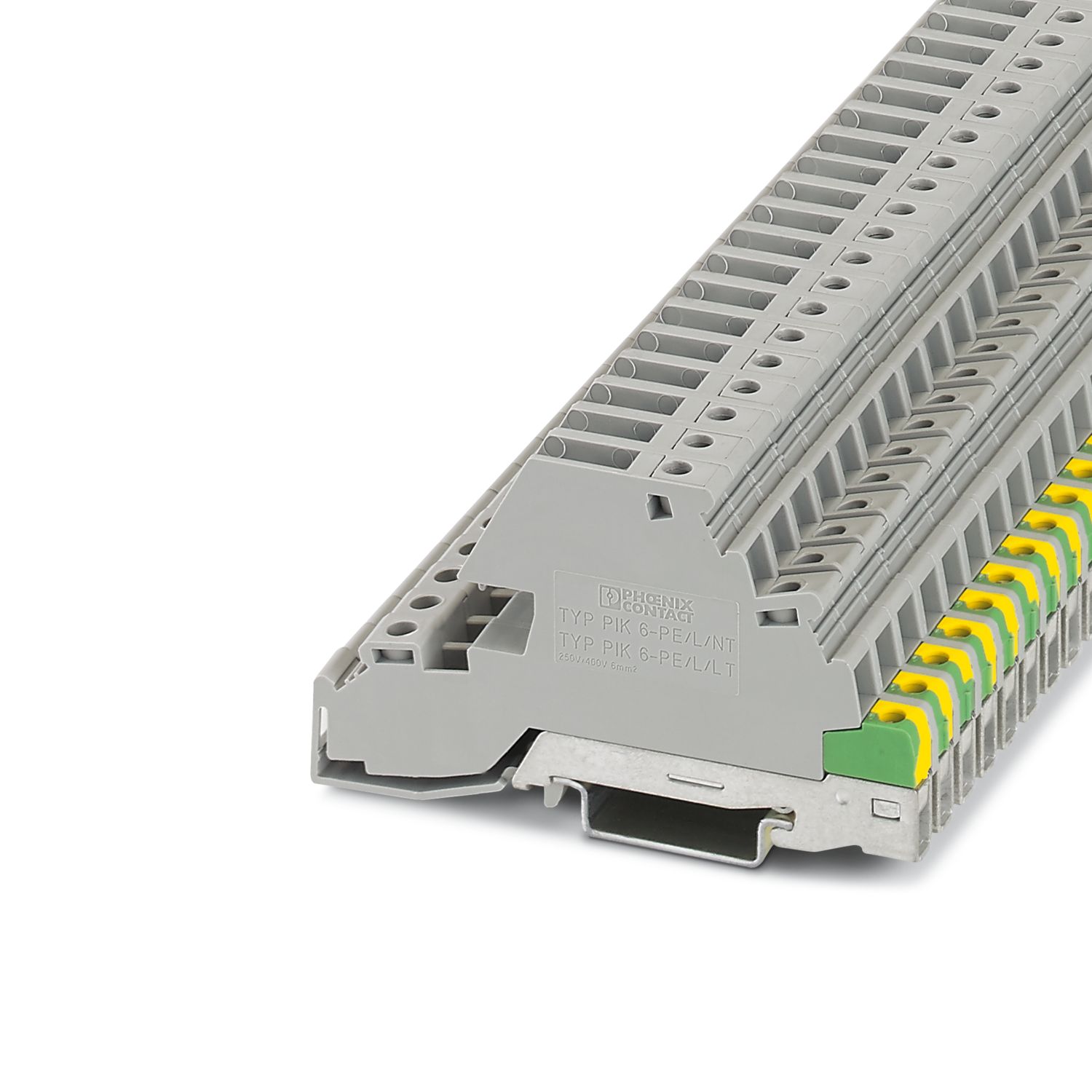

PIK 6-PE/L/LT
-
Заземляющие клеммы для выполнения проводки в зданиях
3035685
Заземляющие клеммы для выполнения проводки в зданиях, номинальное напряжение: 400 В, номинальный ток: 41 A, Винтовые зажимы, 1. или 3-ий ярус, подключение слева, Расчетное сечение: 6 мм2, cечение: 0,2 мм2 - 10 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Подробная информация о продукте
Тип изделия | Заземляющая клемма |
Количество точек подключения | 5 |
Количество рядов | 3 |
Потенциалы | 2 |
Изоляционные характеристики | |
Категория перенапряжения | III |
Степень загрязнения | 3 |
Расчетное импульсное напряжение | 4 кВ |
Нагрузочная способность шины нейтрали | 140 A |
Количество точек подключения на ярус | 2 |
Номинальное сечение | 6 мм² |
Момент затяжки замыкателя | M2,5 0,5 ... 0,6 Нм |
1. или 3-ий ярус, подключение слева | |
Тип подключения | Винтовые зажимы |
Резьба винтов | M3 |
Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
Момент затяжки | 0,5 ... 0,6 Нм |
Длина снятия изоляции | 9 мм |
Подключение согласно стандарту | МЭК 60947-7-1/МЭК 60947-7-2 |
Сечение жесткого провода | 0,2 мм² ... 10 мм² |
Сечение проводника AWG | 24 ... 8 (пересчитано согласно МЭК) |
Сечение гибкого провода | 0,2 мм² ... 6 мм² |
Сечение гибкого проводника [AWG] | 24 ... 10 (пересчитано согласно МЭК) |
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,25 мм² ... 6 мм² |
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,25 мм² ... 4 мм² |
Номинальный ток | 41 A |
Максимальный ток нагрузки | 41 A (для кабеля сечением 6 мм²) |
Номинальное напряжение | 400 В (Фазовый проводник / фазовый проводник) |
250 В (Фазовый проводник / PE) | |
250 В (Фазовый проводник / нейтраль) | |
Номинальное сечение | 6 мм² |
Ширина | 8,2 мм |
Цвет | cерый |
Класс воспламеняемости согласно UL 94 | V0 |
Группа изоляционного материала | I |
Изоляционный материал | PA |
Статическое использование изоляционного материала на холоде | -60 °C |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
Общая информация | |
Крепление скобами | 0,5 Нм ... 0,6 Нм (Основание из полиэтилена с крепежным винтом, M3) |
Механические данные | |
Открытая боковая стенка | Нет |
Подключение согласно стандарту | МЭК 60947-7-1/МЭК 60947-7-2 |
Тип монтажа | NS 35/7,5 |
NS 35/15 | |
Резьба винтов | M2,5 |
Крепление скобами | 0,5 Нм ... 0,6 Нм (Основание из полиэтилена с крепежным винтом, M3) |
Номер артикула | 3035685 |
Упаковочная единица | 50 Количество |
Минимальное количество, предусмотренное условиями заказа | 1 Количество |
Ключ изделия | BE1253 |
GTIN | 4046356769020 |
Вес/шт. (с упаковкой) | 37,456 g |
Вес/шт. (без упаковки) | 37,456 g |
Номер таможенного тарифа | 85369010 |
Страна происхождения | GR |
Совместимые изделия
Указание: использование некоторых из приведенных ниже принадлежностей может ограничить возможности данного продукта.
-
-
NLS-CU 3/10 SN 1000MM - Шина нейтрали 0402174
-
ATP-PIK - Разделительная пластина 2714145
-
SBS 8:UNBEDRUCKT - Маркировочный лист 1007235
-
SZS 0,6X3,5 - Отвертка 1205053
-
X-PEN 0,35 - Маркер 0811228
-
NS 35/ 7,5 PERF 2000MM - DIN-рейка перфорацией 0801733
-
NS 35/ 7,5 UNPERF 2000MM - Несущая рейка без перфорации 0801681
-
NS 35/ 7,5 WH PERF 2000MM - DIN-рейка перфорацией 1204119
-
NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1204122
-
NS 35/ 7,5 AL UNPERF 2000MM - Несущая рейка без перфорации 0801704
-
NS 35/ 7,5 ZN PERF 2000MM - DIN-рейка перфорацией 1206421
-
NS 35/ 7,5 ZN UNPERF 2000MM - Несущая рейка без перфорации 1206434
-
NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 0801762
-
NS 35/ 7,5 CAP - Концевой колпачок 1206560
-
NS 35/15 PERF 2000MM - DIN-рейка перфорацией 1201730
-
NS 35/15 UNPERF 2000MM - Несущая рейка без перфорации 1201714
-
NS 35/15 WH PERF 2000MM - DIN-рейка перфорацией 0806602
-
NS 35/15 WH UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1204135
-
NS 35/15 AL UNPERF 2000MM - Несущая рейка без перфорации 1201756
-
NS 35/15 ZN PERF 2000MM - DIN-рейка перфорацией 1206599
-
NS 35/15 ZN UNPERF 2000MM - Несущая рейка без перфорации 1206586
-
NS 35/15 CU UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1201895
-
NS 35/15 CAP - Концевой колпачок 1206573
-
NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1201798
-
ZBF 8:UNBEDRUCKT - Плоские планки Zack 0808781
-
ZBF 8 CUS - Плоские планки Zack 0825030
-
ZBF 8,LGS:FORTL.ZAHLEN - Плоские планки Zack 0808804
-
UC-TMF 8 - Маркировка для клеммных модулей 0818137
-
UC-TMF 8 CUS - Маркировка для клеммных модулей 0824654
-
UCT-TMF 8 - Маркировка для клеммных модулей 0828748
-
UCT-TMF 8 CUS - Маркировка для клеммных модулей 0829672
-
CLIPFIX 35 - Концевой фиксатор 3022218
-
CLIPFIX 35-5 - Концевой фиксатор 3022276
-
E/NS 35 N - Концевой фиксатор 0800886
-
E/UK - Концевой фиксатор 1201442
-
E/UK 1 - Концевой фиксатор 1201413
-
AKG 16 BU - Соединительная клемма 0423014
-
AKG 35 BU - Соединительная клемма 0424013
