MUT 6 - Миниатюрная проходная клемма - 3248038

Подробная информация о продукте

Тип изделия	Миниклемма
Полюсов	1
Количество точек подключения	2
Количество рядов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	0,56 Вт

Количество точек подключения на ярус	2
Номинальное сечение	6 мм²
Номинальное сечение AWG	10
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Длина снятия изоляции	8 мм ... 9 мм
Калиберная пробка	A5
	B4
Сечение жесткого провода	0,2 мм² ... 10 мм²
Сечение проводника AWG	24 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода	0,25 мм² ... 6 мм²
Сечение гибкого проводника [AWG]	24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	1,5 мм² ... 4 мм²
2 жестких провода одинакового сечения	0,2 мм² ... 2,5 мм²
2 гибких провода одинакового сечения	0,2 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 1,5 мм²
Номинальный ток	41 A (при сечении провода 6 мм²)
Максимальный ток нагрузки	57 A (при сечении провода 10 мм²)
Номинальное напряжение	500 В
Номинальное сечение	6 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 GD Ex eb IIC Gb
Температурный диапазон применения	-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	3248033 D-MUT 2,5/4
	1205053 SZS 0,6X3,5
	3022263 CLIPFIX 15
Список перемычек	Перемычка / FBSL 2-8 / 3030324

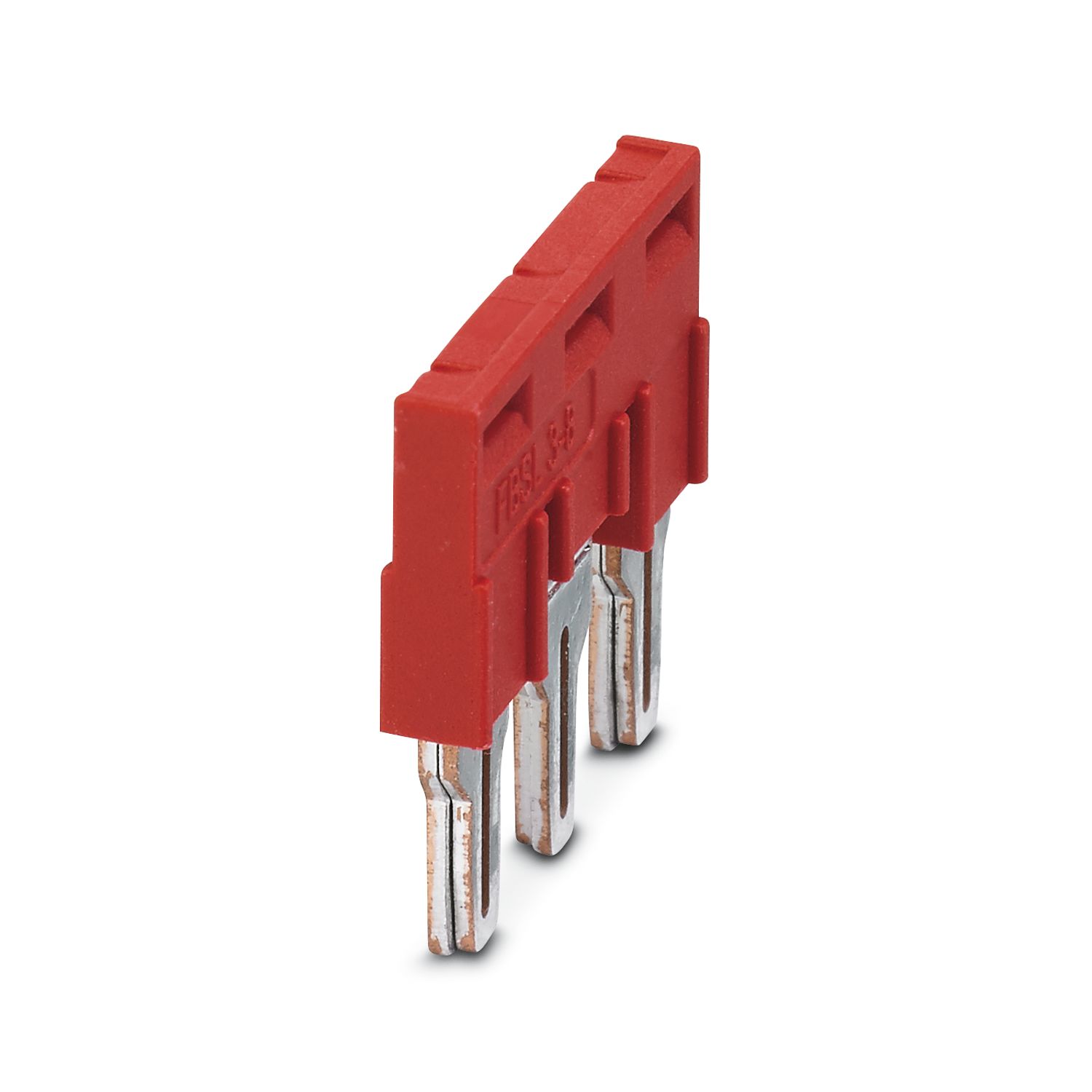

	Перемычка / FBSL 3-8 / 3030325

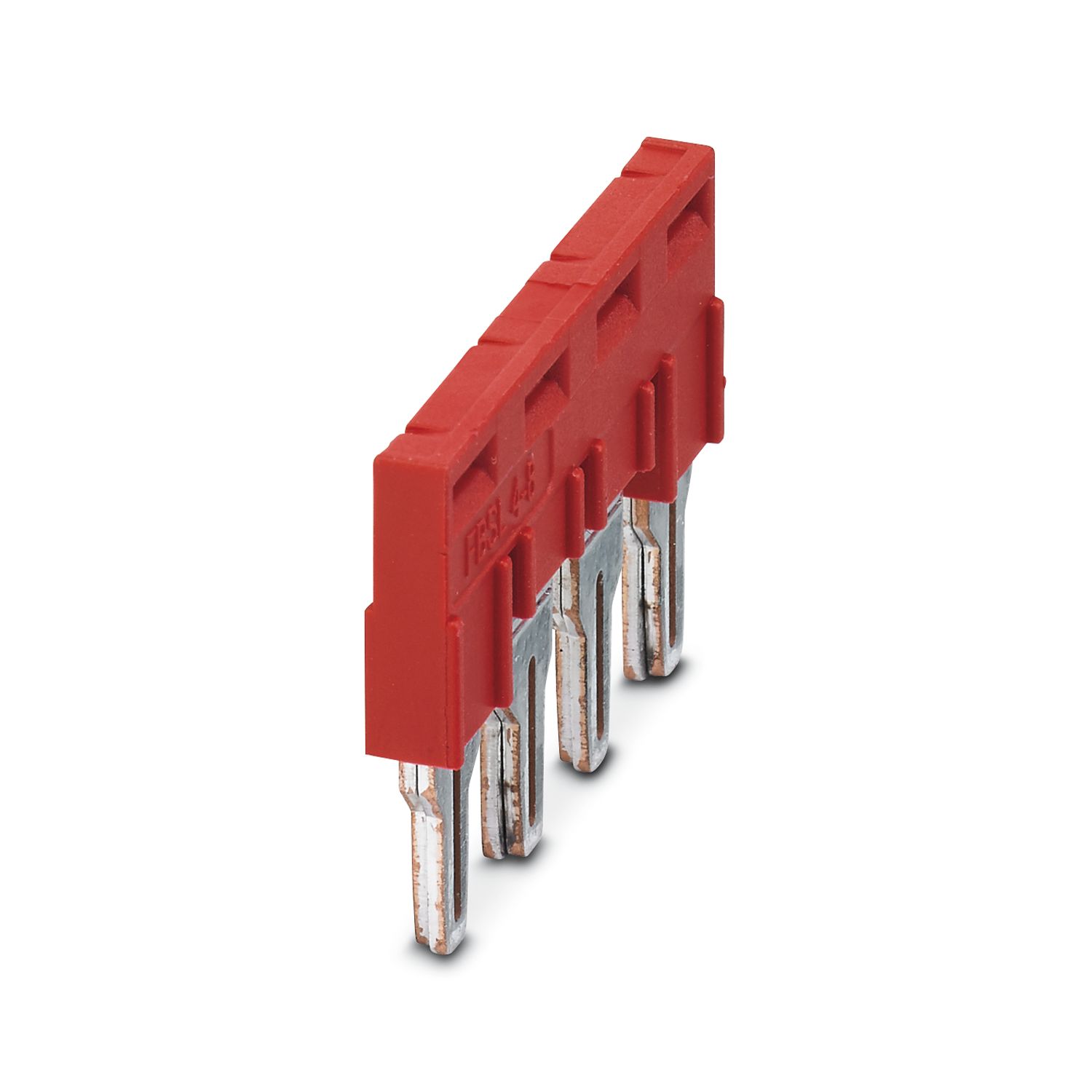

	Перемычка / FBSL 4-8 / 3030326
	Перемычка / FBSL 5-8 / 3030327

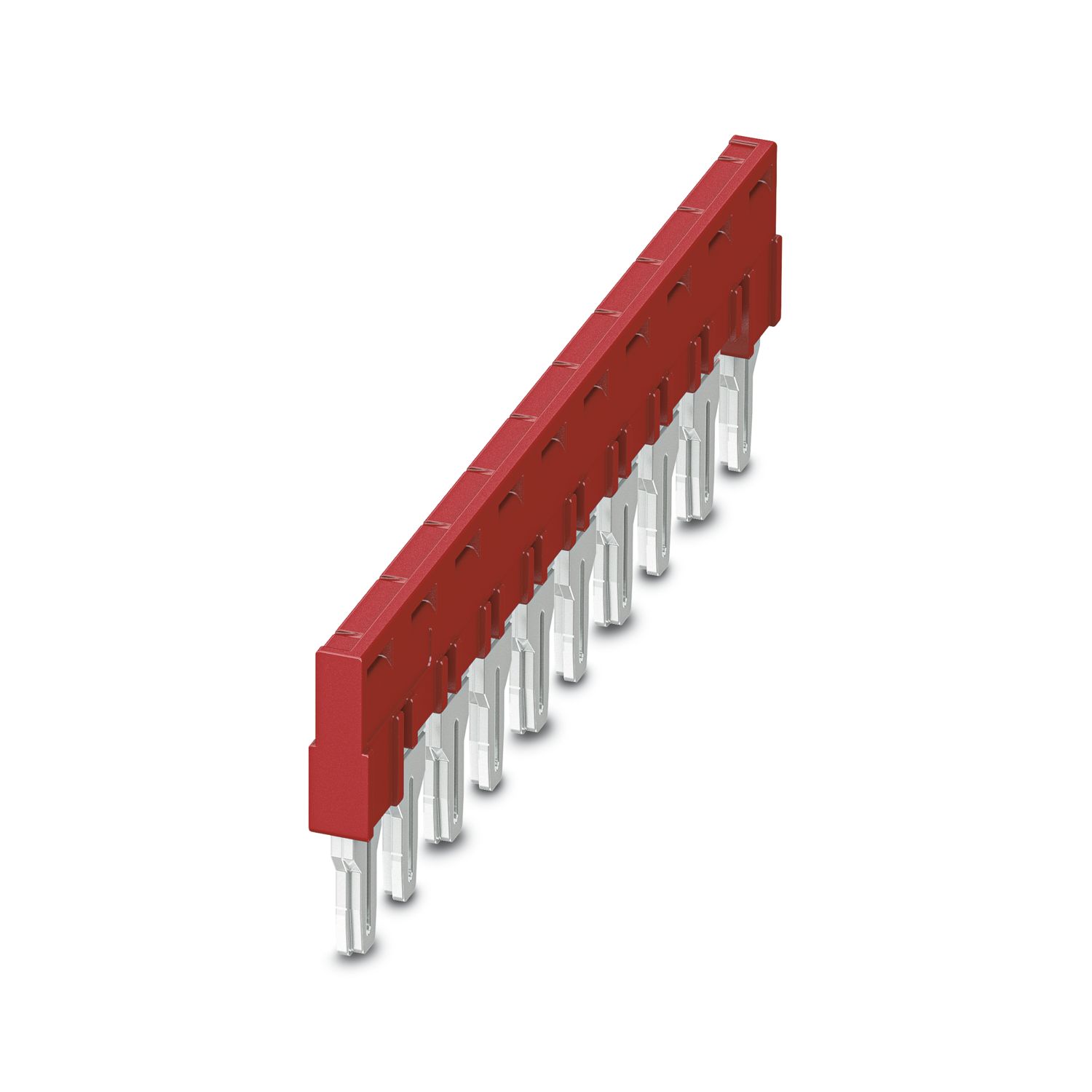

	Перемычка / FBSL 10-8 / 3030328
Данные перемычки	38 A (6 мм²)
Повышение температуры Ex	40 К (41 A / 6 mm²)
Расчетное напряжение	275 В
при перемыкании перемычкой	220 В
- для соединения несмежных клемм	220 В
- для соединения несмежных клемм через PE-клемму	220 В
- перемычки требуемой длины с крышкой	220 В
Расчетное напряжение изоляции	220 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетный ток	39 A
Максимальный ток нагрузки	50 A
Проходное сопротивление	0,08 мΩ
Параметры подключения Ex Общие информация
Диапазон моментов вращения	0,6 Нм ... 0,8 Нм
Возможности подключения, жесткие проводники	0,2 мм² ... 10 мм²
Сечение подключаемого провода AWG	24 ... 8
Возможности подключения, гибкие проводники	0,25 мм² ... 6 мм²
Сечение подключаемого провода AWG	24 ... 10
2 жестких провода одинакового сечения	0,2 мм² ... 2,5 мм²
2 жестких провода одинакового сечения AWG	24 ... 14
2 гибких провода одинакового сечения	0,2 мм² ... 2,5 мм²
2 гибких провода одинакового сечения AWG	24 ... 14

Ширина	8,2 мм
Ширина крышки	2,2 мм
Высота	29,9 мм
Глубина на NS 15	34 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 6 мм²	0,72 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	1,89 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 (+/- 2) об/мин.
Повороты	135
Сечение провода / масса	0,2 мм²/0,2 кг
	6 мм²/1,4 кг
	10 мм²/2 кг
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Форма удара	Полусинусоида
Ускорение	30г
Продолжительность удара	18 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Тип монтажа	NS 15

Коммерческие данные

Номер артикула	3248038
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE1161
GTIN	4046356817585
Вес/шт. (с упаковкой)	8,048 g
Вес/шт. (без упаковки)	8,056 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	30 A	24 - 8
Группа использования C
	300 В	30 A	24 - 8
Группа использования D
	300 В	10 A	24 - 8

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	30 A	24 - 8
Группа использования C
	300 В	30 A	24 - 8
Группа использования F
	500 В	30 A	24 - 8
Группа использования D
	300 В	10 A	24 - 8

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Только гибкие провода	275 В	39 A		0,2 - 6
Только жесткие провода	275 В	50 A		0,2 - 10

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Только гибкие провода	275 В	39 A		0,2 - 6
Только жесткие провода	275 В	50 A		0,2 - 10

Environmental product compliance

ECLASS-11.0	27141120
ECLASS-13.0	27250101

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
