Существенно увеличьте производительность и готовность шинной системы за счет использования повторителей. Разделение шины на сегменты при помощи повторителей позволяет наряду с гальванической развязкой увеличивать протяженность сети и расширять допустимое количество подключаемых конечных устройств.
PSI-REP-RS485W2
-
Повторитель
2313096
Модульный повторитель, для развязки по напряжению и увеличения дальности передачи сигналов, для 2-проводных систем с интерфейсом RS-485 и скоростью передачи данных до 500 кбит/с, с развязкой 4 цепей, устанавливается на DIN-рейку, питание 24 В DC
Подробная информация о продукте
| Указание по применению | Только для промышленного использования |
| Указание по применению | На данный момент мы готовим изделие таким образом, чтобы с 11 декабря 2027 года оно соответствовало требованиям Закона ЕС о киберустойчивости (CRA) на основе имеющейся в настоящее время информации по CRA. |
| Ограничение износа | |
| Указание CCCex | Запрещено использование во взрывоопасных зонах в Китае. |
| Тип изделия | Преобразователь интерфейсов |
| MTTF | 1439 лет (Стандарт SN 29500, температура 25 °C, рабочий цикл 21 %) |
| 717 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 %) | |
| 305 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 100 %) | |
| MTBF | 1247 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 261 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
| Прочие характеристики | Изделие готовится к соответствию требованиям Закона о киберустойчивости (CRA) |
| Гальваническая развязка | VCC // TBUS // RS-485 (A) // RS-485 (B) |
| Макс. мощность потерь при номинальных условиях | 1,8 Вт |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВэфф (50 Гц, 1 мин) |
| Испытательное напряжение, интерфейс передачи данных | 1,5 кВ |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 30 В DC (с помощью вставных винтовых клемм COMBICON) |
| Номинальное напряжение питания | 24 В DC |
| Потребляемый ток, типовой | 75 мА (24 B DC ) |
| Потребляемый ток, макс. | ≤ 2 A (Для работы в комбинированной станции, через шинный соединитель для установки на монтажную рейку) |
| Питание | |
| Длина снятия изоляции | 7,00 мм |
| Момент затяжки | 0,6 Нм ... 0,8 Нм |
| Битовое искажение, вход | макс. ± 35 % |
| Битовое искажение, выход | < 6,25 % |
| Битовая задержка | < 1 бит |
| Сигнал | Modbus |
| Каналы связи | 2 (1/1), TD, RD, полудуплекс |
| Данные: Интерфейс RS-485, согласно EIA/TIA-485, DIN 66259-4 / RS-485 2-проводный | |
| Скорость передачи данных | 4,8/9,6/19,2/38,4/57,6/75/93,75/115,2/136/187,5/375/500 кбит/с (ручная настройка) |
| Тип подключения | вставные винтовые клеммы |
| Дальность передачи | ≤ 1200 м (в зависимости от скорости передачи данных, шинной системы и типа кабеля) |
| Нагрузочный резистор | 390 Ом (подключение к портам A и B) |
| 150 Ом | |
| 390 Ом | |
| Однопроводное соединение/точка подключения жесткая | 0,2 мм² ... 2,5 мм² |
| Однопроводное соединение/точка подключения гибкая | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника AWG, макс. | 12 |
| Мин. сечение гибкого проводника AWG | 24 |
| Однопроводное соединение/место зажима жесткий AWG макс. | 12 |
| Однопроводное соединение/место зажима жесткий AWG мин. | 24 |
| Среда передачи | витая пара, экранированная |
| Формат файла / кодирование | UART (11/10 бит переключение, NRZ) |
| Переключение направления передачи данных | самоуправляемый, мин. время отклика станции 2 бита |

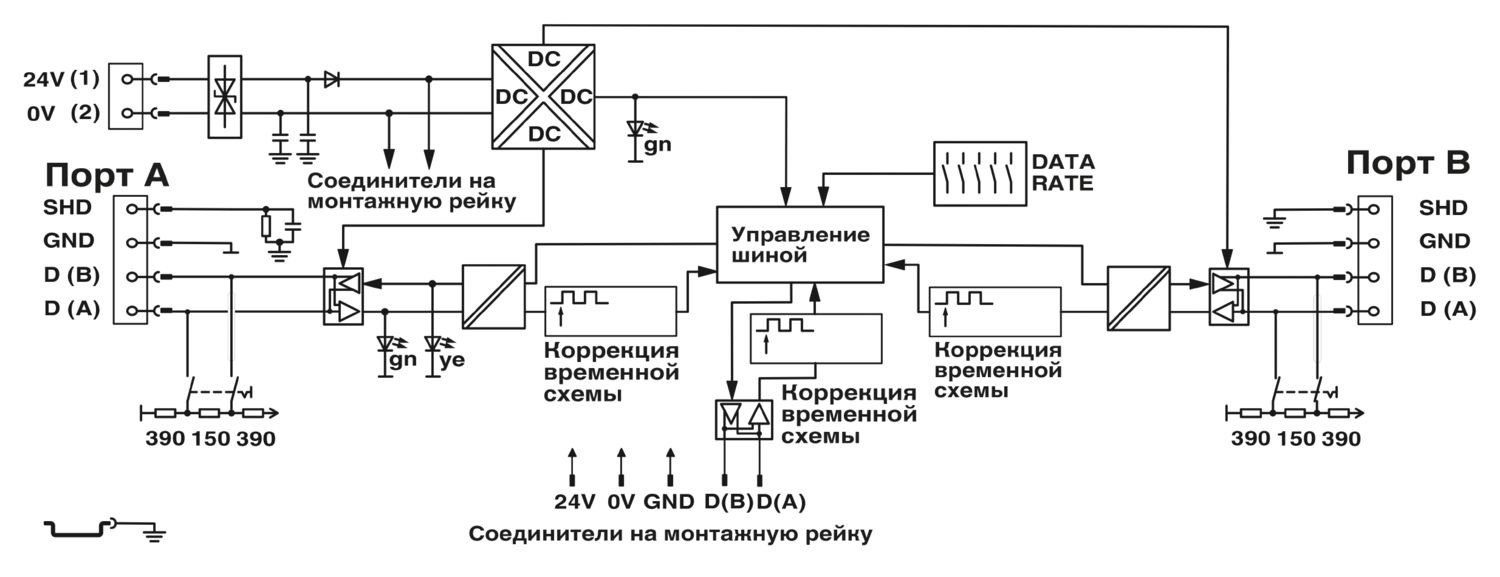

| Чертеж |
|
| Ширина | 35 мм |
| Высота | 99 мм |
| Глубина | 105 мм |
| Цвет (Корпус) | серый (RAL 7042) |
| Материал (Корпус) | PA 6.6-FR |
| Cвободным падением согл. IEC 60068-2-32 | Свободное падение: 1 м |
| Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 | Эксплуатация: 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 | Эксплуатация: 15г, продолжительность 11 мс, ударный импульс полусинусоида |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте) |
| ≤ 2000 м (Взрывоопасные зоны) | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| CE | |
| Сертификат | Соответствие требованиям ЕС |
| ATEX | |
| Маркировка | II 3 G Ex ec IIC T5 Gc |
| Сертификат | UL 21 ATEX 2550X |
| Указание | Соблюдать особые указания по монтажу в документации! |
| IECEx | |
| Маркировка | Ex ec IIC T5 Gc |
| Сертификат | IECEx ULD 21.0013X |
| UL, США / Канада | |
| Маркировка | Class I, Zone 2, AEx ec IIC T5 Gc |
| Ex ec IIC T5 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Испытание вредными газами | |
| Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Помехоустойчивость | EN 61000-4-2 |
| Излучение помех | |
| Стандарты/нормативные документы | EN 55011 |
| Разряд статического электричества | |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд статического электричества | |
| Разряд между контактами | ± 6 кВ |
| Воздушный разряд | ± 8 кВ |
| Примечания | Критерий B |
| Электромагнитное высокочастотное поле | |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Электромагнитное высокочастотное поле | |
| Диапазон частот | 80 МГц ... 3 ГГц |
| Напряжённость поля | 10 В/м |
| Примечания | Критерий A |
| Быстрые переходные процессы (всплески) | |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Быстрые переходные процессы (всплески) | |
| Вход | ± 2 кВ |
| Сигнал | ± 2 кВ |
| Примечания | Критерий B |
| Ударная токовая нагрузка (всплеск) | |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Ударная токовая нагрузка (всплеск) | |
| Вход | ± 0,5 кВ |
| Сигнал | ± 1 кВ |
| Примечания | Критерий B |
| Влияние помех по цепи питания | |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Влияние помех по цепи питания | |
| Примечания | Критерий A |
| Напряжение | 10 В |
| Излучение помех | |
| Стандарты / нормативные документы | EN 55011 |
| Примечания | Класс A, использование в промышленности |
| Критерии | |
| Критерий А | Нормальные рабочие параметры со значениями в заданных пределах. |
| Критерий B | Временное ухудшение рабочих параметров, которое устраняется самим устройством. |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | VDMA 24364:2018-05 |
| Стандарты / нормативные документы | EN 62368 |
| Тип монтажа | Установка на монтажную рейку |
cULus Recognized
ID допуска: E238705cUL Listed
ID допуска: E199827UL регистрация
ID допуска: E199827IECEx
ID допуска: IECEx ULD 21.0013XATEX
ID допуска: UL 21 ATEX 2550X
Преимущества для вас
Скорость передачи данных до 500 кбит/с, настройка с помощью DIP-переключателей
Высококачественная 4-канальная разводка между всеми интерфейсами
Битовая дискретизация с запасом по частоте для безопасного распознавания спорадических напряжений
Восстановление тактовой частоты на бит-уровне для всех типов каскадирования устройств
Возможность подключения встроенных нагрузочных резисторов
Возможность модульного комбинирования с оптическими преобразователями PSI-MOS посредством соединителя, устанавливаемого на несущую рейку
Допуск на применение во взрывоопасной зоне 2
