ME MAX 22,5 GEH-R 2-2 BU
-

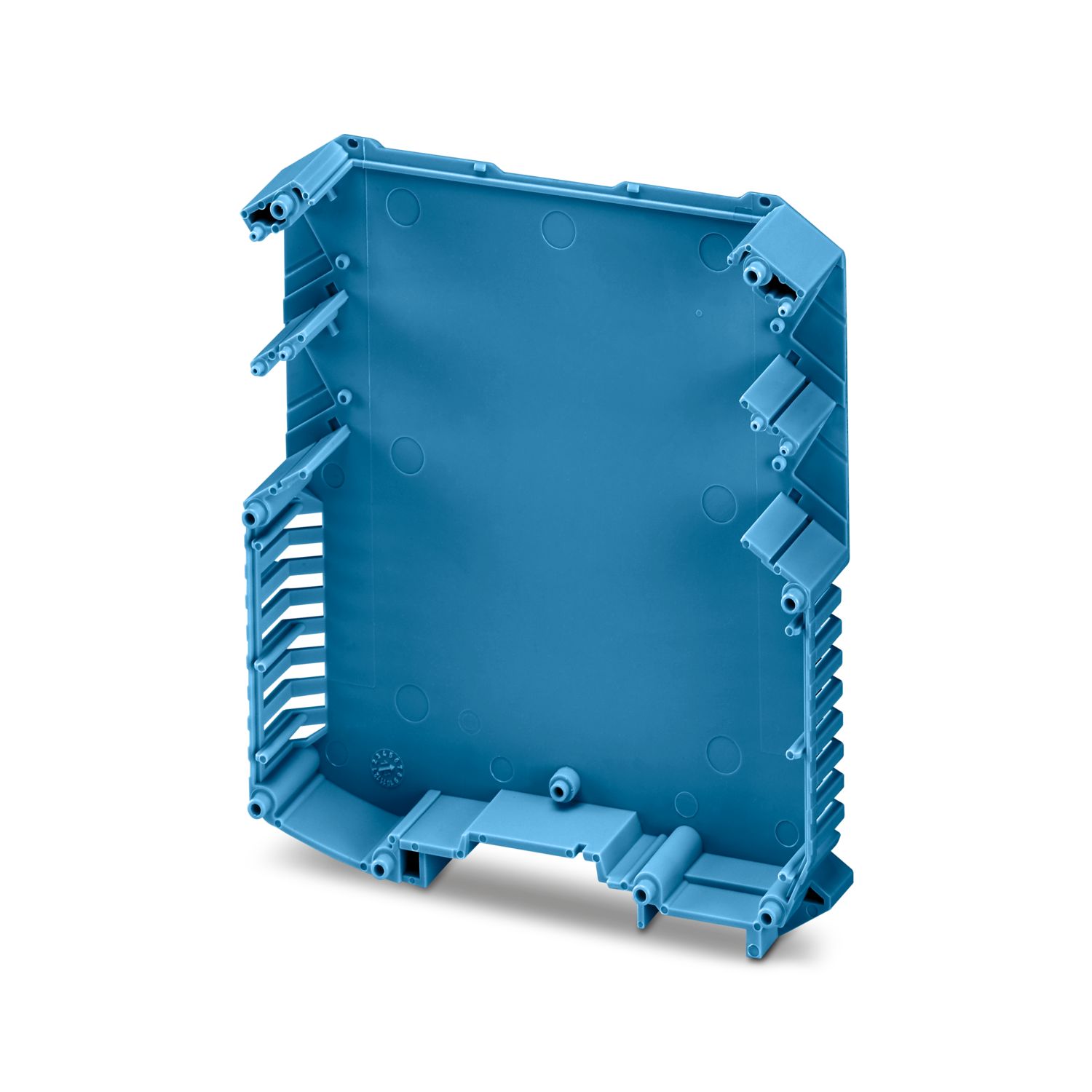

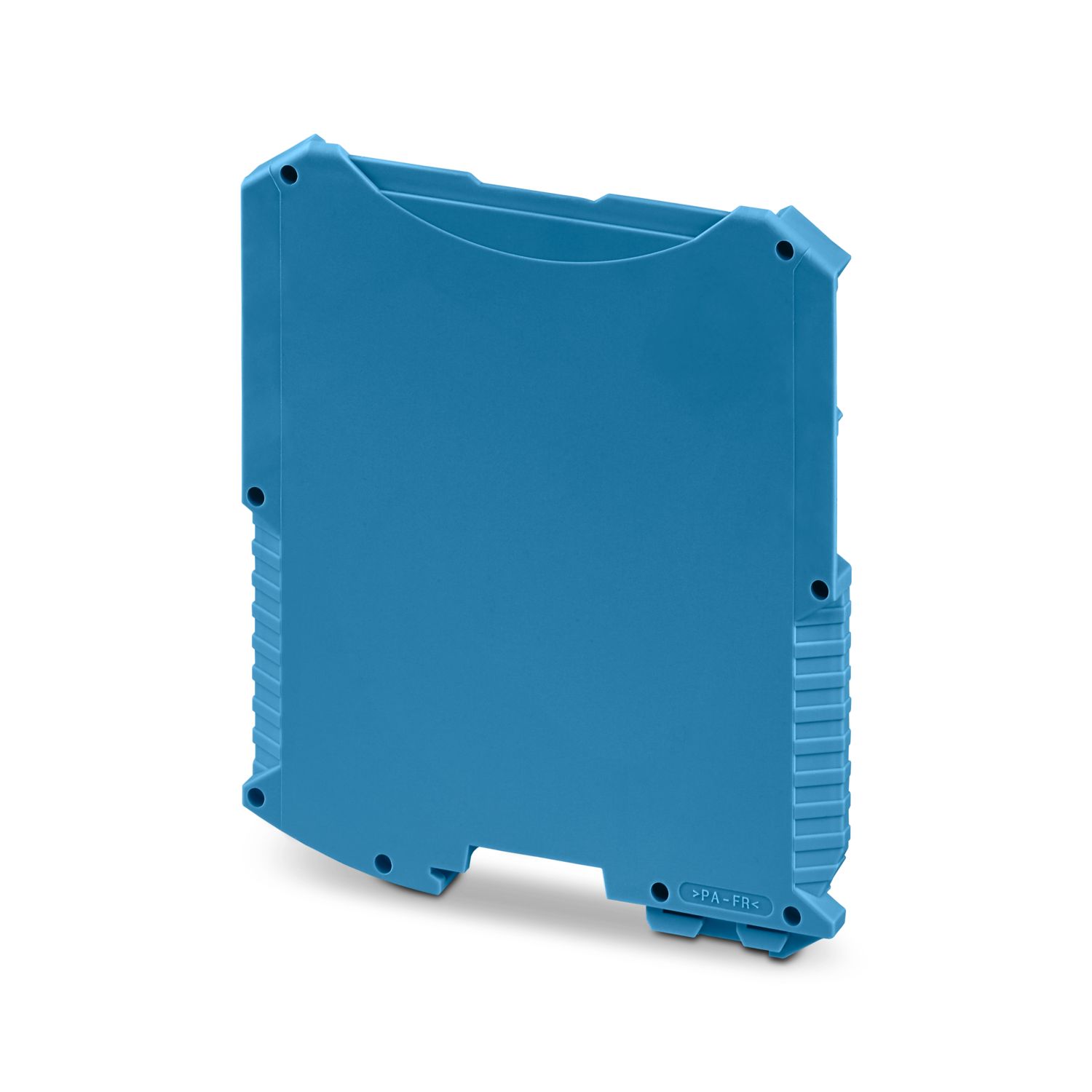

Полусфера корпуса
2200818
Корпус для установки на монтажную рейку, Полусфера корпуса (правая), высокая конструкция, с вентиляционными отверстиями, ширина: 16,3 мм, высота: 99 мм, глубина: 112,85 мм, цвет: синий (аналогично RAL 5015), поперечное соединение: Шинный соединитель для установки на монтажную рейку (опциональный)
Для эксплуатации данного изделия требуется наличие дополнительных изделий.
Необходимые принадлежности
Подробная информация о продукте
| Указание по монтажу | Учтите указания для пользователя в разделе загрузки. |
| Рекомендация | Материал контактных площадок для шинных соединителей гальваническая позолота (твердое золочение) |
| Рекомендация | В разделе материалов для загрузки доступна дополнительная информация, а также подробные размеры. |
| Тип изделия | Полусфера корпуса |
| Тип корпуса | Корпус для установки на монтажную рейку |
| Серия корпусов | ME-MAX |
| Серия изделий | ME MAX.. 2-2 |
| Количество рядов | 2 |
| Исполнение | Полусфера корпуса (правая), высокая конструкция |
| Имеется вентиляционное отверстие | да |
| Чертеж |
|
| Ширина | 16,3 мм |
| Высота | 99 мм |
| Глубина | 112,85 мм |
| Глубина от верхнего края монтажной рейки | 107 мм |
| Дизайн печатных плат | |
| Толщина печатной платы | 1,4 мм ... 1,8 мм |
| Цвет (Корпус) | синий (RAL 5015) |
| Класс воспламеняемости согласно UL 94 | V0 |
| CTI согласно МЭК 60112 | 600 |
| Материал корпуса | PA |
| Качество поверхности | необработанная |
| Условия окружающей среды | |
| Макс. достигаемый IP-код | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от рассеиваемой мощности) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Относительная влажность воздуха (хранение/транспорт) | 80 % |
| Тип крепления печатной платы | Защелка-фиксатор |
| Толщина печатной платы | 1,4 мм ... 1,8 мм |
| Тип монтажа | Установка на монтажную рейку |
Преимущества для вас
Простота монтажа
Варианты технологии подключения
