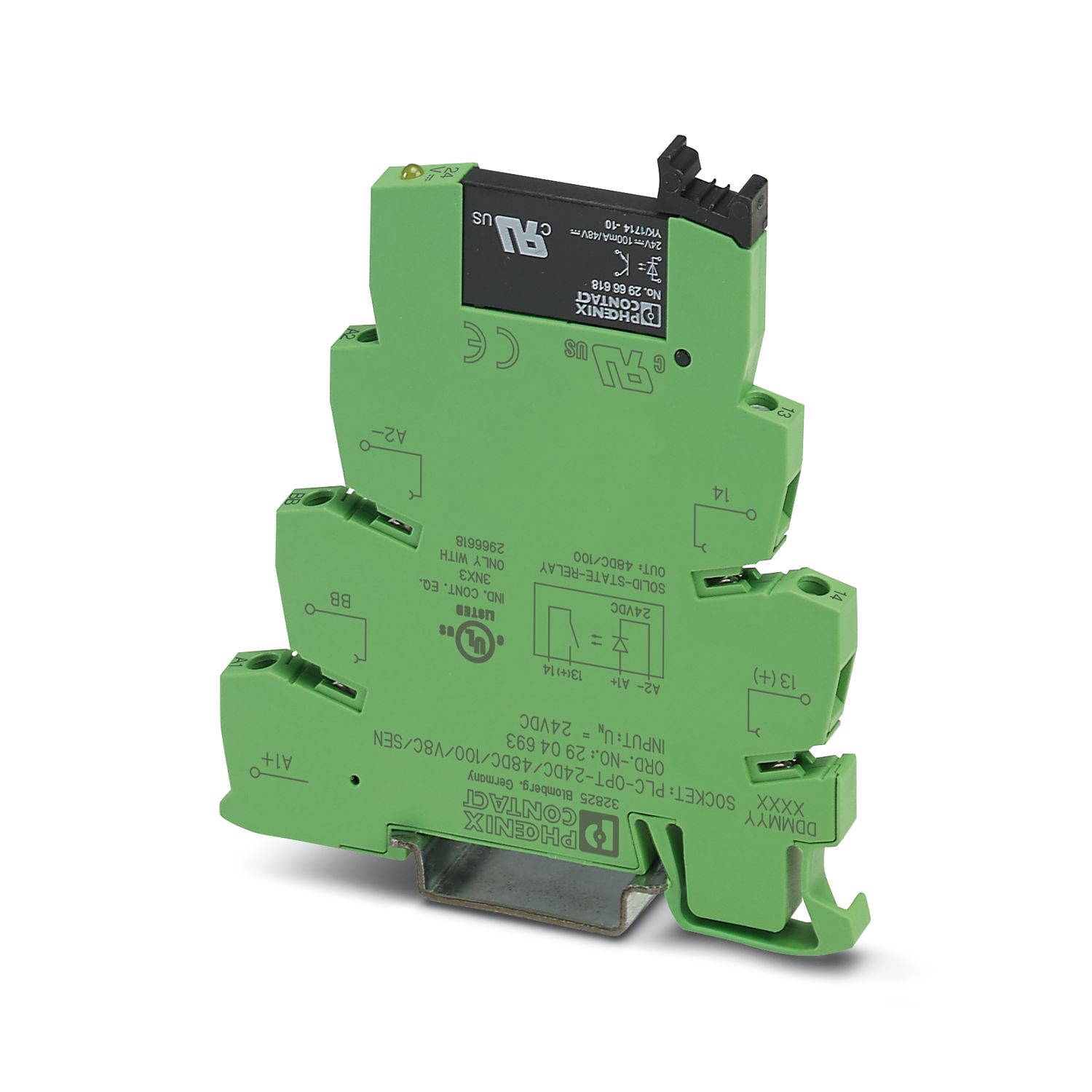

PLC-OPT-24DC/48DC/100/V8C/SEN
-
Модуль полупроводникового реле
2904693
PLC-INTERFACE для функций ввода на PLC logic, с разъемом рush-in и вставным миниатюрным полупроводниковым реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, вход: 24 В DC, выход: 3-48 В DC/100 мА
Подробная информация о продукте
Тип изделия | Модуль полупроводникового реле |
Серия изделий | PLC-INTERFACE |
Применение | Функция ввода |
Режим работы | 100 % ED |
Изоляционные характеристики: Стандарты / нормативные документы | |
Изоляция | Основная изоляция |
Категория перенапряжения | III |
Степень загрязнения | 2 |
Состояние обслуживания данных | |
Дата последней ревизии данных | 03.07.2025 |
Макс. мощность потерь при номинальных условиях | 0,2 Вт |
Испытательное напряжение (Вход/выход) | 2,5 кВ (50 Гц, 1 мин., вход/выход) |
Входное номинальное напряжение UN | 24 В DC |
Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
Диапазон входных напряжений | 19,2 В DC ... 28,8 В DC |
Порог срабатывания, сигнал "0", относительно UN | ≤ 0,4 |
Порог срабатывания, сигнал "1", относительно UN | ≥ 0,8 |
Типовой входной ток при UN | 8,5 мА |
Время включения, типовое | 20 мкс (Для UN) |
Время отключения, типовое | 300 мкс (Для UN) |
Индикация рабочего напряжения | LED желт. |
Защитная схема | Защита от переполюсовки; Диод защиты от переполюсовки |
Безынерционный диод; Безынерционный диод | |
Частота передачи | 300 Гц |
Исполнение контакта | 1 замыкающий контакт |
Вид цифрового выхода | электронный |
Диапазон выходного напряжения | 3 В DC ... 48 В DC |
Предельный ток длительной нагрузки | 100 мА |
Падение напряжения при макс. рабочем токе | ≤ 1 В |
Выходная коммутация | 2 проводная, изолированная |
Защитная схема | Защита от переполюсовки; Диод защиты от переполюсовки |
Защита от перенапр. |
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) | |
2x 0,5 мм² ... 1 мм² (Сдвоенный кабельный наконечник) | |
Сечение проводника AWG | 26 ... 14 |
Ширина | 6,2 мм |
Высота | 80 мм |
Глубина | 94 мм |
Цвет | зеленый (RAL 6021) |
Класс воспламеняемости согласно UL 94 (Корпуса) | V0 (Корпус) |
Условия окружающей среды | |
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Стандарты / нормативные документы | |
Стандарты / нормативные документы | МЭК 60664 |
EN 50178 |
Тип монтажа | Установка на монтажную рейку |
Указания по монтажу | устанавливаются в ряд без промежутков |
Монтажное положение | на выбор |
Номер артикула | 2904693 |
Упаковочная единица | 10 Количество |
Минимальное количество, предусмотренное условиями заказа | 1 Количество |
Ключ изделия | DK6235 |
GTIN | 4046356881128 |
Вес/шт. (с упаковкой) | 31,17 g |
Вес/шт. (без упаковки) | 31,17 g |
Номер таможенного тарифа | 85364190 |
Страна происхождения | DE |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
|
EU REACH SVHC | |
Указание на вещество-кандидата согласно REACH (№ CAS) | Нет веществ с массовой долей более 0,1% |
