Данный модуль предназначен для применения внутри станции Axioline F. Он предназначен для регистрации быстрых последовательностей импульсов датчиков и для регистрации положений посредством инкрементного датчика. Модуль объединяет в себе два счетных входа для обработки быстрых последовательностей счетных импульсов и два входа инкрементных датчиков для регистрации положения.
AXL F CNT2 INC2 1F
-
Функциональный модуль
2688093
Axioline F, Функциональный модуль, Счетные входы: 2, Вход инкрементного датчика: 2, симметричные датчики в соответствии с EIA-422 и несимметричные датчики, Цифровые входы: 8, 24 В DC, Цифровые выходы: 2, 24 В DC, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Доступно для бесплатного скачивания.
Загрузки
Подробная информация о продукте

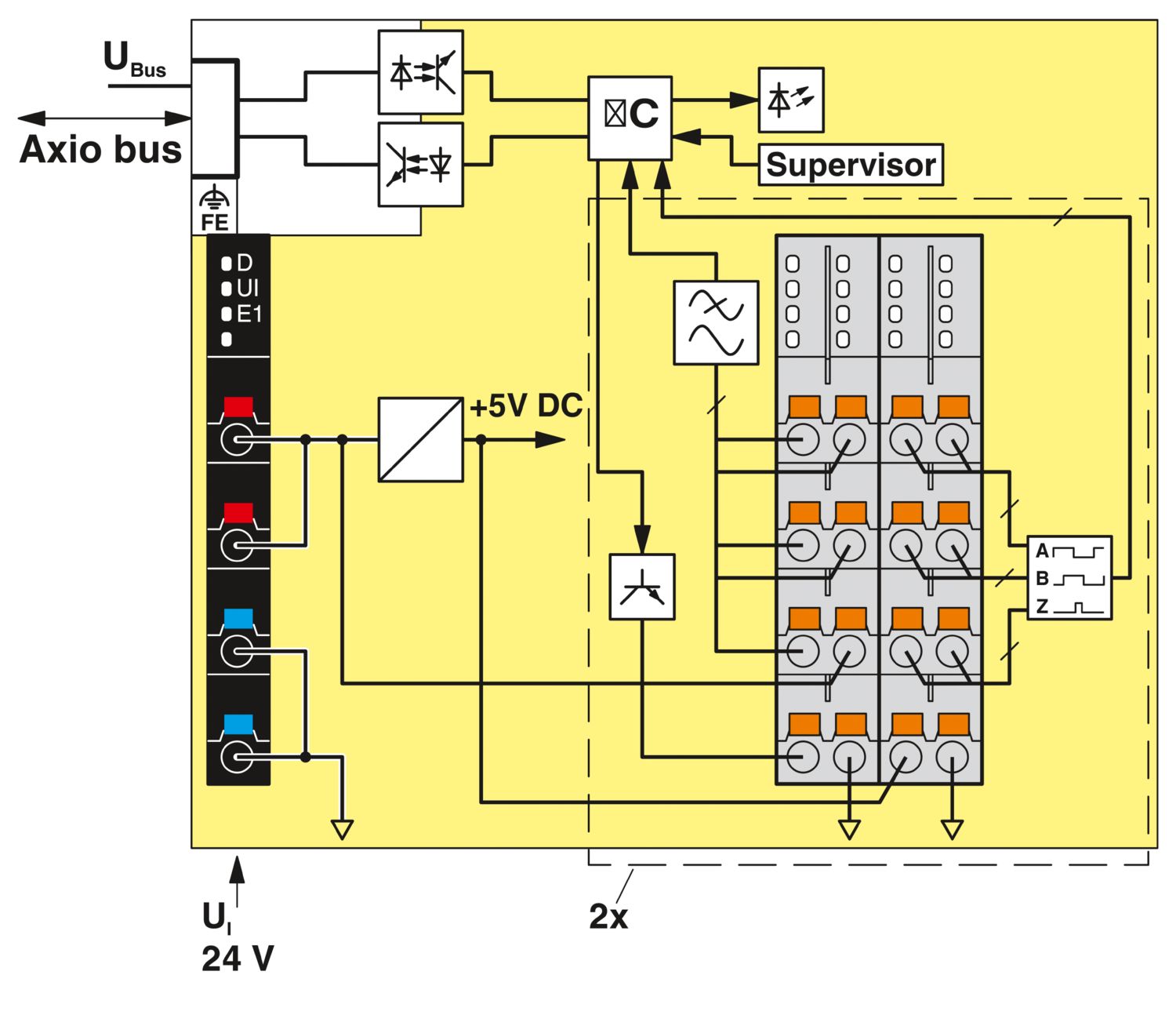

| Чертеж |
|
| Ширина | 53,6 мм |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
| Указание по применению | |
| Указание по применению | Только для промышленного использования |
| Локальная шина Axioline F | |
| Количество интерфейсов | 2 |
| Тип подключения | Цокольный модуль шины |
| Скорость передачи данных | 100 Мбит/с |
| Модуль | |
| Идентификационный код (шестнадцатеричн.) | нет |
| Адресное пространство ввода | 28 байт |
| Адресное пространство вывода | 28 байт |
| Потребность в параметрических данных | 115 байт |
| Потребность в конфигурационных данных | 7 байт |
| Цифровой: | |
| Наименование, вход | Цифровые входы |
| Описание входа | EN 61131-2 тип 3 |
| Количество входов | 8 (CNT: G1, G2, Dir1, Dir2; INC: Ref1, Ref2, L1, L2) |
| Тип подключения | Зажимы Push-in |
| Способ подключения | 1-проводной кабель (2-, 3-проводной кабель на заказ) |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Номинальное напряжение на входе UIN | 24 В DC |
| Номинальный входной ток при UIN | 2,5 мА (на канал) |
| Датчики | |
| Количество входов | 2 (A1, /A1, B1, /B1, Z1, /Z1; A2, /A2, B2, /B2, Z2, /Z2) |
| Наименование, вход | Вход инкрементного датчика |
| Сигнал датчика | симметричные датчики в соответствии с EIA-422 и несимметричные датчики |
| Длина кабеля | макс. 30 м |
| Счетчики: | |
| Наименование, вход | Счетные входы |
| Описание входа | EN 61131-2 тип 3 |
| Тип подключения | Зажимы Push-in |
| Количество входов | 2 (S1, S2) |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Входная частота | макс. 300 кГц (Разводка 1 канала) |
| макс. 100 кГц (разводка более 1 канала или контроль Z-сигнала встроенной программой) | |
| Входной ток | 2,5 мА (на канал) |
| Разрешение | 32 бит |
| Допустимая длина кабеля | макс. 30 м |
| Цифровой: | |
| Наименование, выход | Цифровые выходы |
| Тип подключения | Зажимы Push-in |
| Способ подключения | 1-проводной кабель |
| Количество выходов | 2 (Out1, Out2) |
| Защитная схема | Защита от кор. зам. |
| Защита от перегрузки | |
| Выходное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 500 мА |
| Номинальное напряжение | 24 В DC |
| Номинальная индуктивная нагрузка | макс. 12 ВА (1,2 Гн, 48 Ω, при номинальном напряжении) |
| Номинальная нелинейная нагрузка | макс. 12 Вт (при номинальном напряжении) |
| Номинальная активная нагрузка | макс. 12 Вт (48 Ω, при номинальном напряжении) |
| Тип изделия | Компоненты ввода-вывода |
| Серия изделий | Axioline F |
| Конструкция | блочно-модульный |
| Монтажное положение | Любая (нет изменения характеристик в зависимости от температуры) |
| Комплект поставки | с цокольным модулем шины и штекерами Axioline F |
| Изоляционные характеристики | |
| Категория перенапряжения | II (МЭК 60664-1, EN 60664-1) |
| Степень загрязнения | 2 (МЭК 60664-1, EN 60664-1) |
| Макс. мощность потерь при номинальных условиях | 2,55 Вт |
| Датчики | |
| Количество | 2 (UE1, UE2) |
| Номинальное напряжение | 5 В DC |
| Диапазон напряжений | 5 В DC ... 5,5 В DC |
| Допустимая нагрузка по току | макс. 250 мА |
| Защитная схема | Защита от кор. зам.; электронный |
| Количество | 2 (US1, US2) |
| Номинальное напряжение | 24 В DC |
| Диапазон напряжений | 19,2 В DC ... 30 В DC |
| Допустимая нагрузка по току | тип. 500 мА |
| Защитная схема | Защита от кор. зам.; электронный |

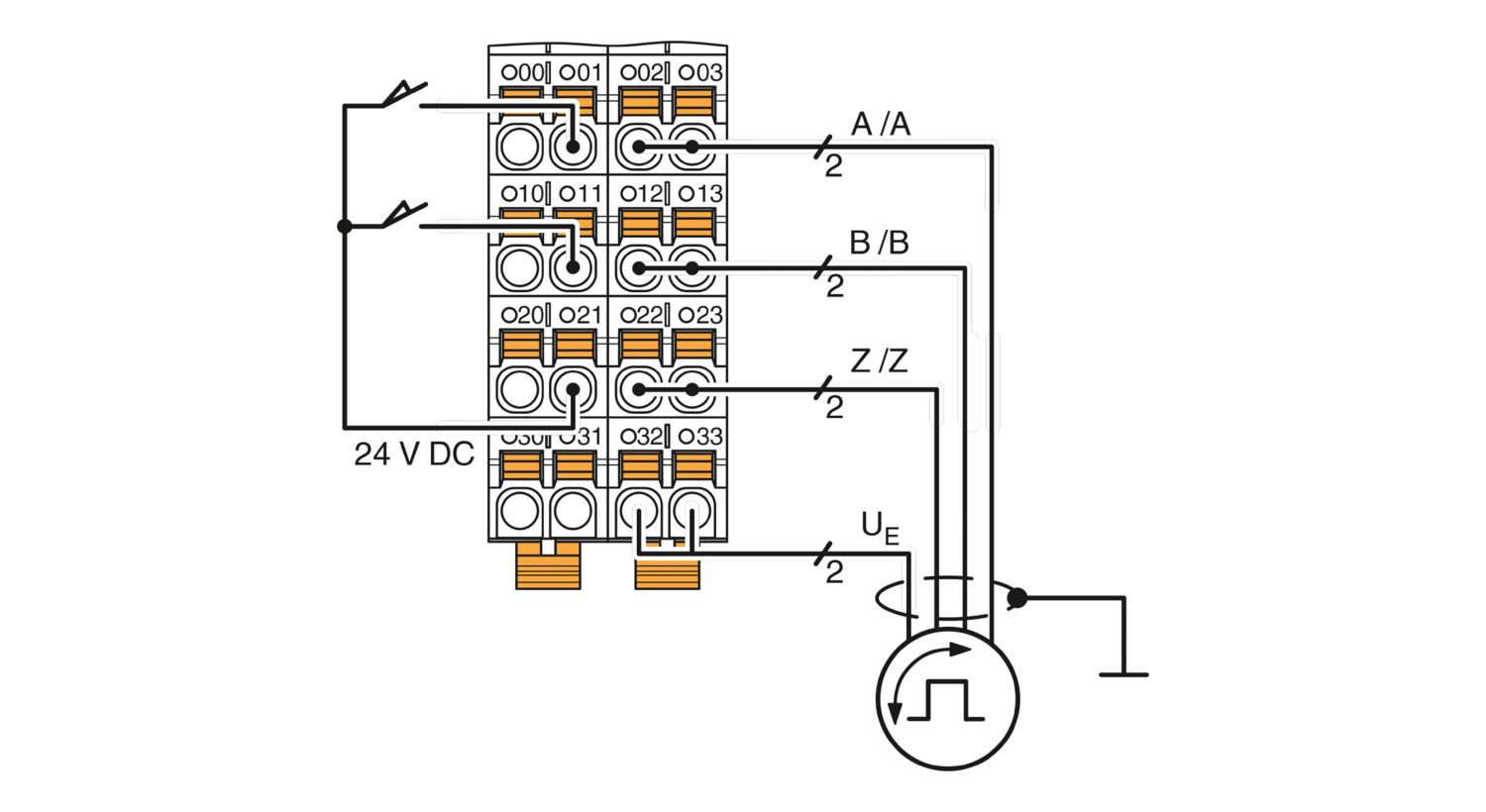

| Количество | макс. 2 (A, /A, B, /B, (Z, /Z)) |
| Наименование | Симметричный инкрементальный энкодер |
| Тип подключения сигнала | Зажимы Push-in |
| Напряжение питания датчика | 5 В DC |
| 24 В DC | |
| Уровень напряжения сигналов | Дифференциальный сигнал (сигнал - инвертированный сигнал) мин. ±0,5 В, макс. ±6 В |
| Диапазон синфазного напряжения, сигнал - общий проводник | -10 В ... 13,2 В |
| Входная частота | макс. 300 кГц (Разводка 1 канала) |
| макс. 100 кГц (разводка более 1 канала или контроль Z-сигнала встроенной программой) | |
| Количество | макс. 2 (A, B, (Z)) |
| Наименование | Асимметричный инкрементальный энкодер |
| Тип подключения сигнала | Зажимы Push-in |
| Уровень напряжения сигналов | низкое ≤ 2,5 В, высокое ≥ 3,5 В (до макс. 27 В) |
| Входная частота | макс. 300 кГц (Разводка 1 канала) |
| макс. 100 кГц (разводка более 1 канала или контроль Z-сигнала встроенной программой) | |
| Потенциалы: Питание локальной шины Axioline F (UBus) | |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребление тока | макс. 120 мА |
| тип. 100 мА | |
| Потенциалы: Подача напряжения питания (UI) | |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребление тока | макс. 2,5 A (в зависимости от используемого типа датчика или чувствительного элемента и нагрузки на цифровом выходе) |
| Защитная схема | Защита от перенапр.; электронный (35 В, 0,5 с) |
| Защита от переполюсовки; параллельный диод; с внешним предохранителем 5 A (только для ввода в эксплуатацию) | |
| Гальваническая развязка/изоляция диапазонов напряжения | |
| Испытательное напряжение: 5 В питание локальной шины (UBus) / 24 В питание (периферийных устройств) | 500 В AC, 50 Гц, 1 мин |
| Испытательное напряжение: 5 В питание локальной шины (UBus) / функциональное заземление | 500 В AC, 50 Гц, 1 мин |
| Испытательное напряжение: Питание 24 В (периферийное устройство) / заземление | 500 В AC, 50 Гц, 1 мин |
| Технология подключения | |
| Наименование, подключение | Axioline F штекер |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Соединение провода | |
| Тип подключения | Зажимы Push-in |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 24 ... 16 |
| Длина снятия изоляции | 8 мм |
| Axioline F штекер | |
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение провода AWG | 24 ... 16 |
| Длина снятия изоляции | 8 мм |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Степень защиты | IP20 |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
| Тип монтажа | Установка на монтажную рейку |
| Монтажное положение | Любая (нет изменения характеристик в зависимости от температуры) |
LR
ID допуска: LR2480202TA-02PRS
ID допуска: TE/1020/880590/21BSH
ID допуска: 840RINA
ID допуска: ELE008423XGABS
ID допуска: 23-2449604-PDAcULus Listed
ID допуска: E238705ABS
ID допуска: 23-2449604-PDABSH
ID допуска: 840DNV GL
ID допуска: TAA00000DFPRS
ID допуска: TE/1020/880590/21RINA
ID допуска: ELE008423XGLR
ID допуска: LR2480202TA-02cULus Listed
ID допуска: E238705
Преимущества для вас
2 канала, с выбором для каждого: функция Counter (счетчик) или регистрация положений с помощью инкрементного датчика
Максимальная входная частота: 300 кГц (подключен один канал) или 100 кГц (подключены оба канала)
32-битный счетчик (вниз и вверх)
Управление выхода в зависимости от двух предельных значений
Счетчик: управление счетчиком (источник) через управляющий вход (шлюз)
Счетчик: одноразовый или периодический подсчет
Регистрация показаний инкрементного датчика: регистрация цифровых сигналов симметричных и ассиметричных инкрементных датчиков
Регистрация показаний инкрементного датчика: анализ линейной или круговой оси
Сохранение в памяти таблички спецификации устройства
