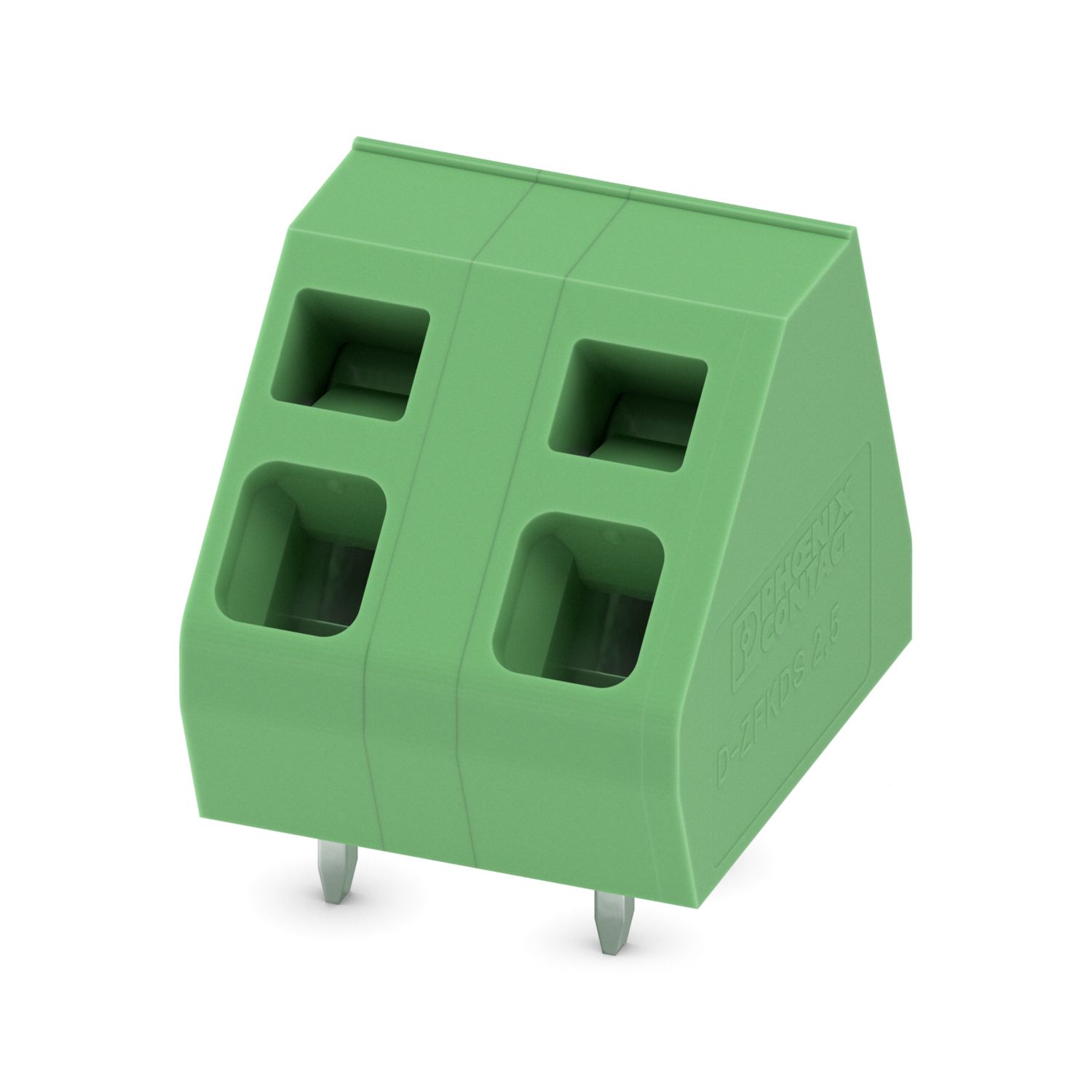

Клемма для монтажа на печатные платы, номинальный ток: 22 A, номинальное сечение: 2,5 мм2, количество потенциалов: 2, количество рядов: 1, число контактов в ряду: 2, cемейство изделий: ZFKDS(A) 2,5-EX, размер шага: 5,08 мм, тип подключения: Пружинный зажим, монтаж: Пайка волной, направление подключения проводник/печатная плата: 45 °, цвет: зеленый, Расположение контактов: Линейное расположение выводов, Длина выводов [P]: 3,5 мм, количество паечных выводов на потенциал: 2, Форма упаковки: в картонной коробке
| Тип изделия | Клемма для монтажа на печатные платы |
| Серия изделий | ZFKDS(A) 2,5-EX |
| Линейка изделий | COMBICON Terminals M |
| Полюсов | 2 |
| Размер шага | 5,08 мм |
| Количество точек подключения | 2 |
| Количество рядов | 1 |
| Количество потенциалов | 2 |
| Расположение выводов | Линейное расположение выводов |
| Количество паечных выводов на потенциал | 2 |
| Свойства | |
| Номинальный ток IN | 22 A |
| Номинальное напряжение UN | 137 В |
| Расчетный ток / сечение проводника | 22 A/2,5 мм² |
| Допуск по взрывоопасности | |
| Маркировка | 0344 II 2GD / Ex eb IIC Gb |
| Свидетельство ЕС об утверждении типового образца | DEKRA 22ATEX0001U |
| Сертификат МЭК по взрывозащищенности | IECEx DEK 22.0001U |
| Технология подключения | |
| Номинальное сечение | 2,5 мм² |
| Соединение провода | |
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Длина снятия изоляции | 7 мм |
| Тип монтажа | Пайка волной |
| Расположение выводов | Линейное расположение выводов |
| Данные о материале - контакт | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (10 - 16 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (10 - 16 мкм Sn) |
| Данные о материале - корпус | |
| Цвет (Корпус) | зеленый (6021) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
| Указание материала - Элемент управления | |
| Цвет (Элемент управления) | зеленый (6021) |
| Чертеж |
|
| Размер шага | 5,08 мм |
| Ширина [w] | 11,16 мм |
| Высота [h] | 17,7 мм |
| Длина [l] | 16,85 мм |
| Высота | 14,2 мм |
| Длина вывода под пайку [P] | 3,5 мм |
| Размеры штыря | 0,8 x 0,8 мм |
| Дизайн печатных плат | |
| Диаметр отверстий | 1,3 мм |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -50 °C ... 110 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Относительная влажность воздуха (хранение/транспорт) | 30 % ... 70 % |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Форма упаковки | в картонной коробке |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| keine | ||||
| 137 В | 22 A | 0,2 - 4 | ||
| с деталью для увеличения шага | 275 В | 22 A | 0,2 - 4 | |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| keine | ||||
| 137 В | 22 A | 0,2 - 4 | ||
| с деталью для увеличения шага | 275 В | 22 A | 0,2 - 4 | |
