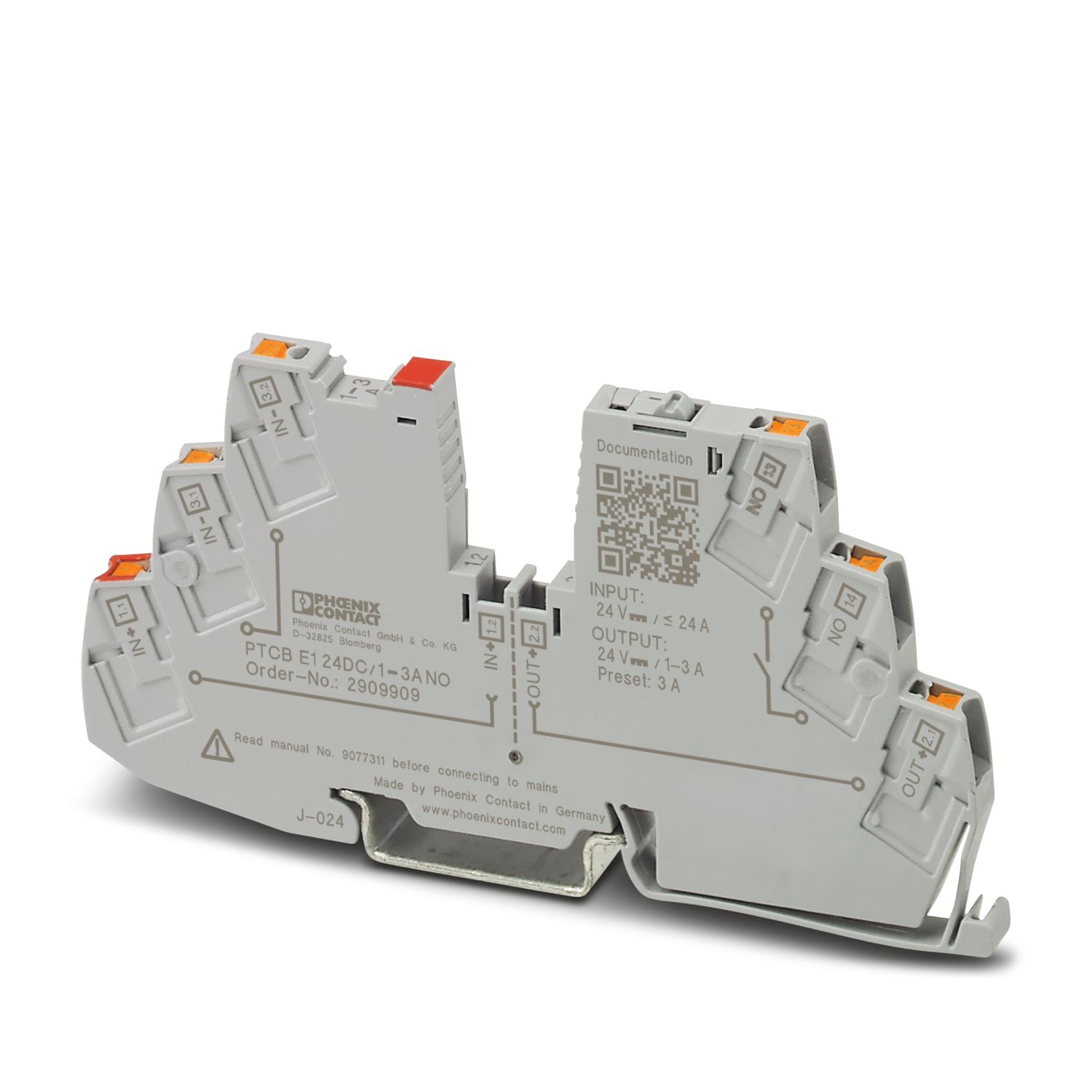

PTCB E1 24DC/1-3A NO
-
Электронный защитный выключатель
2909909
1-канальный, электронный автоматический выключатель для защиты потребителей сетей 24 В DC при перегрузке и коротком замыкании. Простое распределение потенциалов при помощи компонентов из системы клеммных блоков CLIPLINE complete. С электронной блокировкой настроенных номинальных токов. Для установки на DIN-рейках.
Подробная информация о продукте
| Общая информация | |
| Указание | EN 50121-3-2: Железнодорожные приложения - Электромагнитная совместимость - Часть 3-2: Железнодорожный транспорт – Устройства |
| Подключение сигнального провода протестировано согласно EN 61000-4-4 при 1 кВ; или заказчик должен предусмотреть соответствующие защитные меры | |
| Многократные сильные короткие замыкания могут снизить интеграл плавления встроенного входного предохранителя. | |
| Тип изделия | Электронные автоматические выключатели |
| Серия изделий | PTCB |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Полюсов | 1 |
| Количество каналов | 1 |
| Изоляционные характеристики | |
| Степень защиты | III |
| Степень загрязнения | 2 |
| Общая информация | |
| Рабочее напряжение | 18 В DC ... 27,5 В DC |
| Pасчетное напряжение | 24 В DC |
| Номинальный ток IN | 24 A DC (Полный ток, вход) |
| 3 A DC (Выход номинального тока) | |
| Расчетный ток IN | 1 / 2 / 3 A DC (pегулируется) |
| Рабочий ток (предустановлен) | 3 A |
| Расчетное импульсное напряжение | 0,5 кВ |
| Тип срабатывания | E (электрон.) |
| Устойчивость к обратной связи | макс. 35 В DC |
| Требуемые номиналы предохранителей | Необходимы только при Imax питания > отключающей способности короткого замыкания. Встроенный отказоустойчивый элемент. |
| Коммутационная способность короткого замыкания | 300 A |
| Электрическая прочность | макс. 35 В DC (Цепь нагрузки) |
| Предохранитель | электрон. |
| КПД | > 99 % |
| Ток покоя I0 | тип. 12 мА |
| Рассеиваемая мощность | тип. 0,3 Вт (на холостом ходу) |
| < 0,9 Вт (в номинальном режиме работы) | |
| Время инициализации модуля | < 0,55 c |
| Время ожидания после отключения канала | 5 c (при перегрузке / короткое замыкание) |
| Допуск измерения I | ± 15 % |
| Ухудшение показателей от температуры | 21 A (Полный ток при 60 °C) |
| 24 A (Полный ток при 50 °C) | |
| 3 A (Канальный ток при 60 °C) | |
| 3 A (Канальный ток при 50 °C) | |
| MTBF (IEC 61709, SN 29500) | 28571428 ч (при 25 °C с нагрузкой 21 %) |
| 14084507 ч (при 40 °C с нагрузкой 34,25 %) | |
| 2053388 ч (при 60 °C с нагрузкой 100 %) | |
| Падение напряжения | 0,06 В (при 2 А) |
| Отказоустойчивый элемент | 4 A DC |
| Исполнение контакта | без гальванической развязки |
| Цепь нагрузки | |
| Время на отключение | ≤ 10 мс (при коротком замыкании > 2,0 x IN) |
| 1 c (1,2 ... 2,0 x IN) | |
| Отключение при пониженном напряжении | ≤ 17,8 В DC (активный) |
| ≥ 18,8 В DC (неактивный) | |
| Отключение при перегрузке | ≥ 27,5 В DC (активный) |
| ≤ 27 В DC (неактивный) | |
| Макс. емкостная нагрузка | 14000 мкФ (В зависимости от настроек тока и доступного тока короткого замыкания) |
| Индикатор / дистанционная сигнализация | |
| Наименование, подключение | Цепь удаленного оповещения |
| Функция переключения | Замыкатель |
| Рабочее напряжение | 0 В DC ... 30 В DC |
| Рабочий ток | 100 мА DC |
| Главная цепь тока IN+ | |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм² ... 2,5 мм² |
| Главная цепь тока IN- | |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм² ... 2,5 мм² |
| Главная цепь тока OUT | |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм² ... 2,5 мм² |
| Цепь удаленного оповещения | |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм² ... 2,5 мм² |
| Светодиод канала выключен | выкл. (Канал отключен) |
| Светодиод канала желтый | горит (Канал включен, нагрузка канала > 80 %) |
| мигает (Включение режима программирования) | |
| Светодиод канала зеленый | горит (Канал включен) |
| Светодиод канала красный | горит (Канал выключен, активирована защита от пониженного или повышенного напряжения) |
| Горит временно (Канал выключен, фаза охлаждения 5 с, сработала защита от перегрузки или короткого замыкания) | |
| мигает (Канал выключен, готовность к включению, сработала защита от перегрузки или короткого замыкания) | |
| мигает быстро (Канал отключен, напряжение помех на выходе, возможно ошибка при установке) |
| Чертеж |
|
| Ширина | 6,2 мм |
| Высота | 105,8 мм |
| Глубина | 55,6 мм (вкл. монтажная рейка 7,5 мм) |
| Цвет | серый (RAL 7042) |
| Материал | PBT |
| PBT | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Высота | ≤ 3000 м до 52 °C (amsl) |
| ≤ 4000 м до 46 °C (amsl) | |
| Определение влажности | 96 ч, 95 % ОВ, 40 °C |
| Удары (при эксплуатации) | 30г (МЭК 60068-2-27, тест Ea) |
| Вибрация (при эксплуатации) | 10 Гц ... 59,6 Гц (Амплитуда ±0,35 мм; согласно МЭК 60068-2-6, Test Fc) |
| 59,6 Гц … 150 Гц (Ускорение 5g; согласно МЭК 60068-2-6, Test Fc) | |
| 5 Гц … 100 Гц (Поиск резонанса 4g; частота резонанса 4g; 90 мин согласно DNV GL класс B) | |
| Сертификат UL | |
| Маркировка | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| NEC Class 2 according to UL 1310 | |
| UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D; T4 (Hazardous Location) | |
| Разрешение на применение в судостроении | |
| Маркировка | DNV GL |
| Испытание вредными газами | |
| Маркировка | ISA S71.04.2013 G3 Harsh Group A |
| Данные судостроения | |
| Temperature | D |
| Humidity | B |
| Вибрации | B |
| EMC | B |
| Enclosure | A |
| Стандарты/нормативные документы | EN 61000-6-2 |
| Указание | ЭМС - Помехоустойчивость при промышленном применении |
| Стандарты/нормативные документы | EN 61000-6-3 |
| Указание | ЭМС - Стандарт электромагнитной эмиссии для жилых, коммерческих и легких промышленных обстановок |
| Стандарты/нормативные документы | EN 60068-2-78 |
| Указание | Влияние окружающей среды - Влажность и тепло (устойчивые) |
| Стандарты/нормативные документы | EN 50178 |
| Указание | Оснащение силовых установок электронным оборудованием |
| Стандарты/нормативные документы | EN 60068-2-6 |
| Указание | Влияние окружающей среды - Колебания (синусоидальные) |
| Стандарты/нормативные документы | EN 60068-2-27 |
| Указание | Влияние окружающей среды - удары |
| Стандарты/нормативные документы | EN 60068-2-30 |
| Указание | Влияние окружающей среды — Часть 2-30: Методы испытаний — тест Db: Влажное тепло, циклический |
| Стандарты/нормативные документы | EN 61373 |
| Указание | Железнодорожные приложения - Электрооборудование железнодорожного транспорта - Испытания на вибрацию и удары |
| Стандарты/нормативные документы | EN 45545-2 |
| Указание | Железнодорожные приложения - Противопожарная защита подвижного состава - Часть 2: Требования к реакции на огонь материалов и компонентов |
| Тип монтажа | Монтажная рейка: 35 мм |
Преимущества для вас
Простота создания приложений благодаря совместимости с клеммными блоками CLIPLINE complete
Больше места в электрошкафу: самая узкая защита шириной всего 6 мм
Гибкость применения и реальное использование вместо хранения на складе благодаря широким возможностям настройки одного и того же устройства
Создание конструкций с учетом необходимого уровня защиты и индивидуальных требований
Оптимальная защита проводов и датчиков, а также цепей тока NEC класса 2 при помощи дополнительного внутреннего предохранителя на выходе
