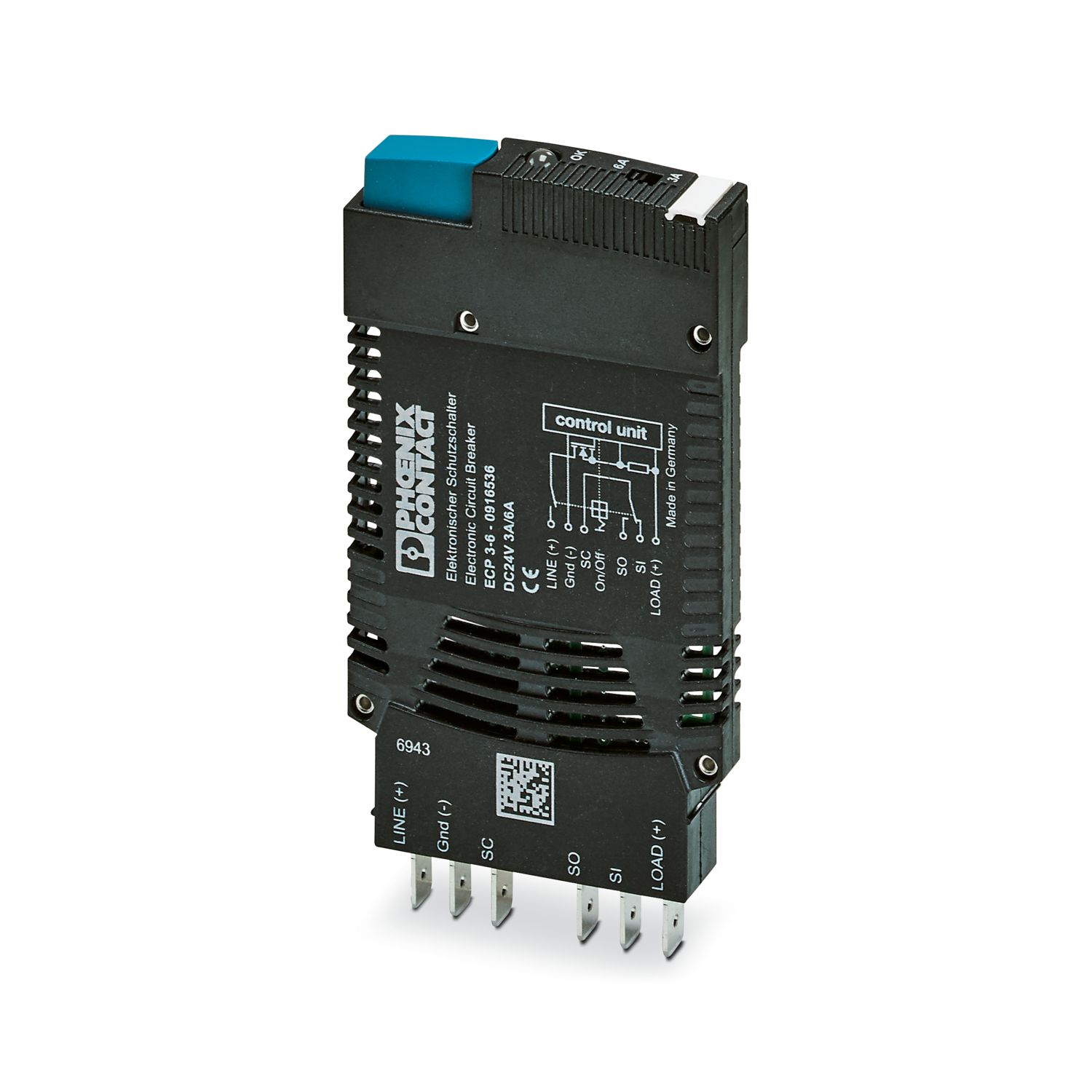

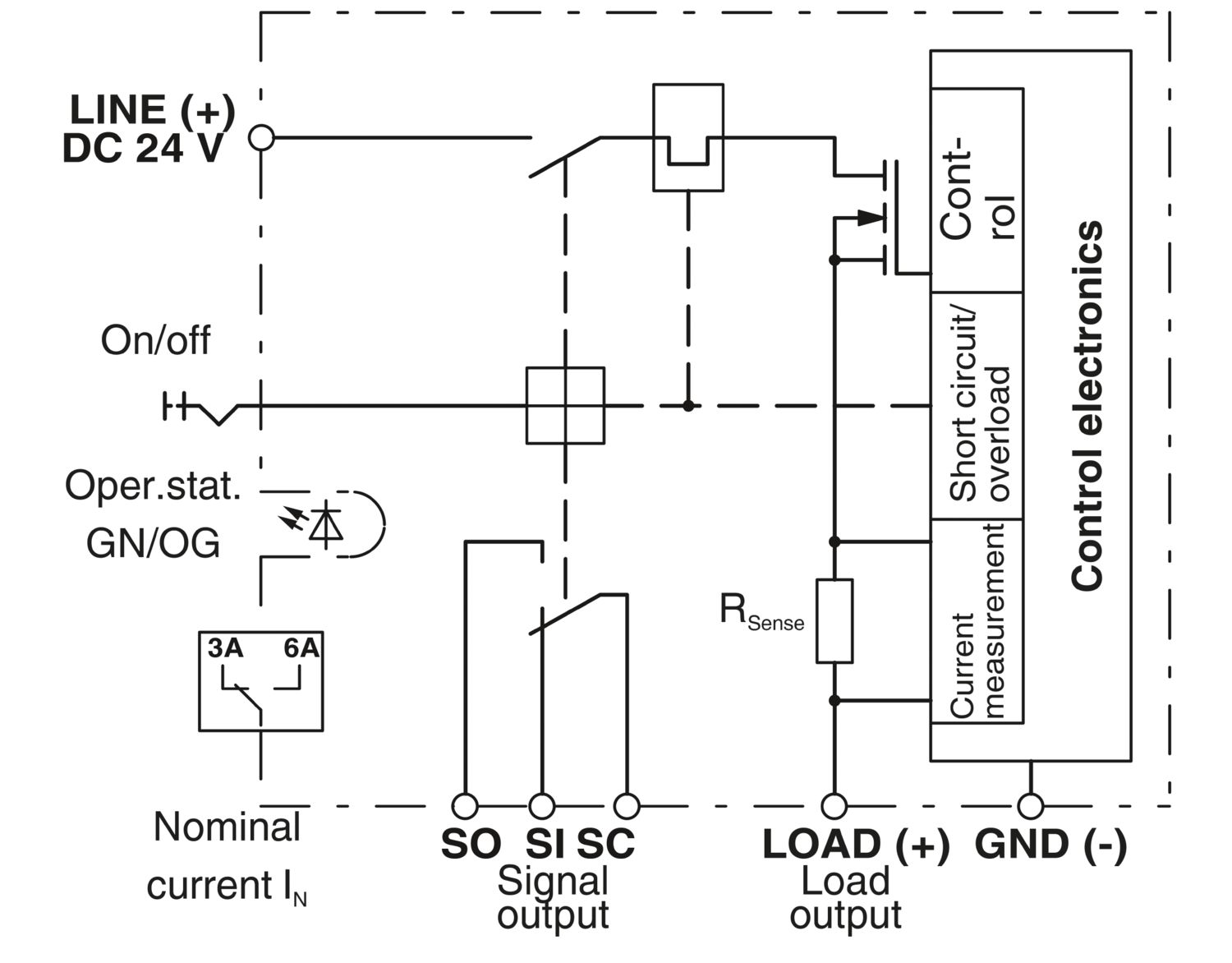

ECP 3-6 - Электронный защитный выключатель - 0916536

Примечания

Общая информация	При установке в ряд без охлаждения при естественной конвекции номинальный ток устройства в следствие термического воздействия при продолжительной эксплуатации (100 % ED) должен составлять макс. 80 %. Параллельное подсоединение большого количества нагрузочных выходов недопустимо.

Характеристики изделий

Тип изделия	Электронные автоматические выключатели
Серия изделий	ECP
Конструкция	Штекер
Полюсов	1
Количество каналов	1
Изоляционные характеристики
Категория перенапряжения	II
Степень загрязнения	2

Электрические характеристики

Тип предохранителя	Автомат
Задержка включения	300,00 мс
Ток короткого замыкания	активное ограничение тока, макс. 1,8 x I_N
Долговечность, электрич.	10000 коммутационных циклов при 1 x I_N
Макс. мощность потерь при номинальных условиях	≤ 1,66 ВА
Коммутационная способность I_CN	активное ограничение тока
Предохранитель	электрон.
Общая информация
Рабочее напряжение	24 В DC
Рабочее напряжение		18 В DC ... 32 В DC
Номинальный ток I_N	3 A (pегулируется)
Номинальный ток I_N		6 A (pегулируется)
Расчетное импульсное напряжение	0,5 кВ
Требуемые номиналы предохранителей	не требуется, встроенный элемент Fail-Safe
Электрическая прочность	1000 В AC (Область срабатывания)
		500 В AC (Участок встраивания)
		500 В AC (Сигнальный контакт цепи нагрузки)

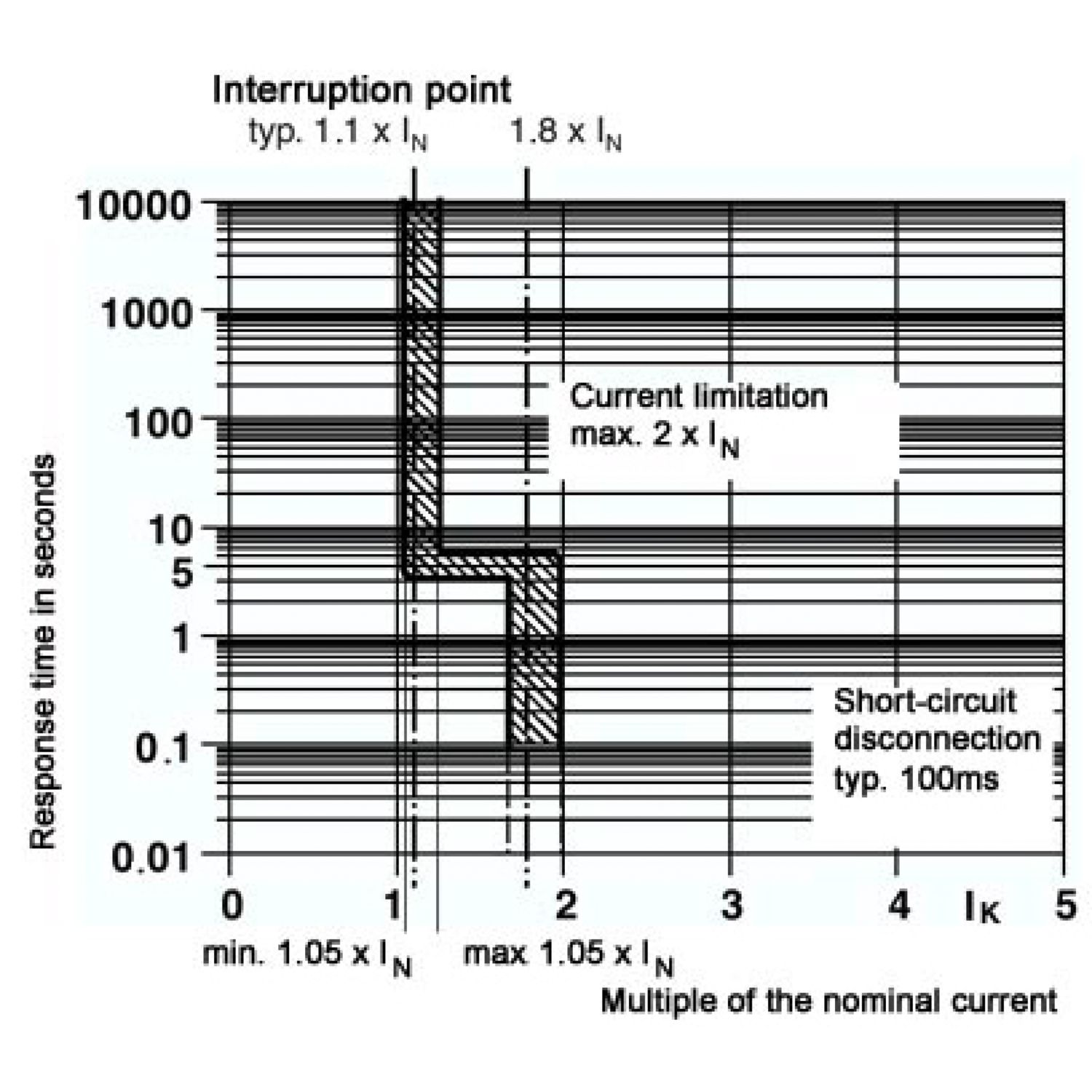

Отключение	тип. 1,8 x I_N
активное ограничение тока	активный
Предохранитель	электрон.
Ток покоя I₀	тип. 13 мА
Падение напряжения	140 мВ (или 280 мВ)
Исполнение контакта	с гальванической развязкой
Цепь нагрузки
Время на отключение	тип. 5 c (для гальванической развязки при I_{нагрузка} > 1,1 x I_N)
Макс. емкостная нагрузка	20000 мкФ
Задержка включения	тип. 0,3 c
Вспомогательный контакт
Тип контакта	сухой сигнальный контакт
Минимальное рабочее напряжение U_мин DC	10 В DC
Рабочее напряжение, максимальное U_max постоянного тока	30 В DC
Нижняя граница номинального тока I_min	10 мА
Максимальный рабочий ток I_макс.	0,5 A

Размеры

Ширина	12,5 мм
Высота	60 мм
Высота NS 35/15	151,5 мм
Высота NS 35/7,5	144 мм
Глубина	70 мм
Ширина комбинированного модуля	38 мм
Комбинированный модуль, высота	115 мм
Комбинированный модуль, глубина	147,5 мм

Спецификации материала

Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	IIIa
Изоляционный материал	PPS

Экологические условия и условия эксплуатации

Условия окружающей среды
Степень защиты	IP30 (Область срабатывания)
Температура окружающей среды (при эксплуатации)	0 °C ... 50 °C (без выпадения конденсата)
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C
Определение влажности	96 ч, 95 % ОВ, 40 °C

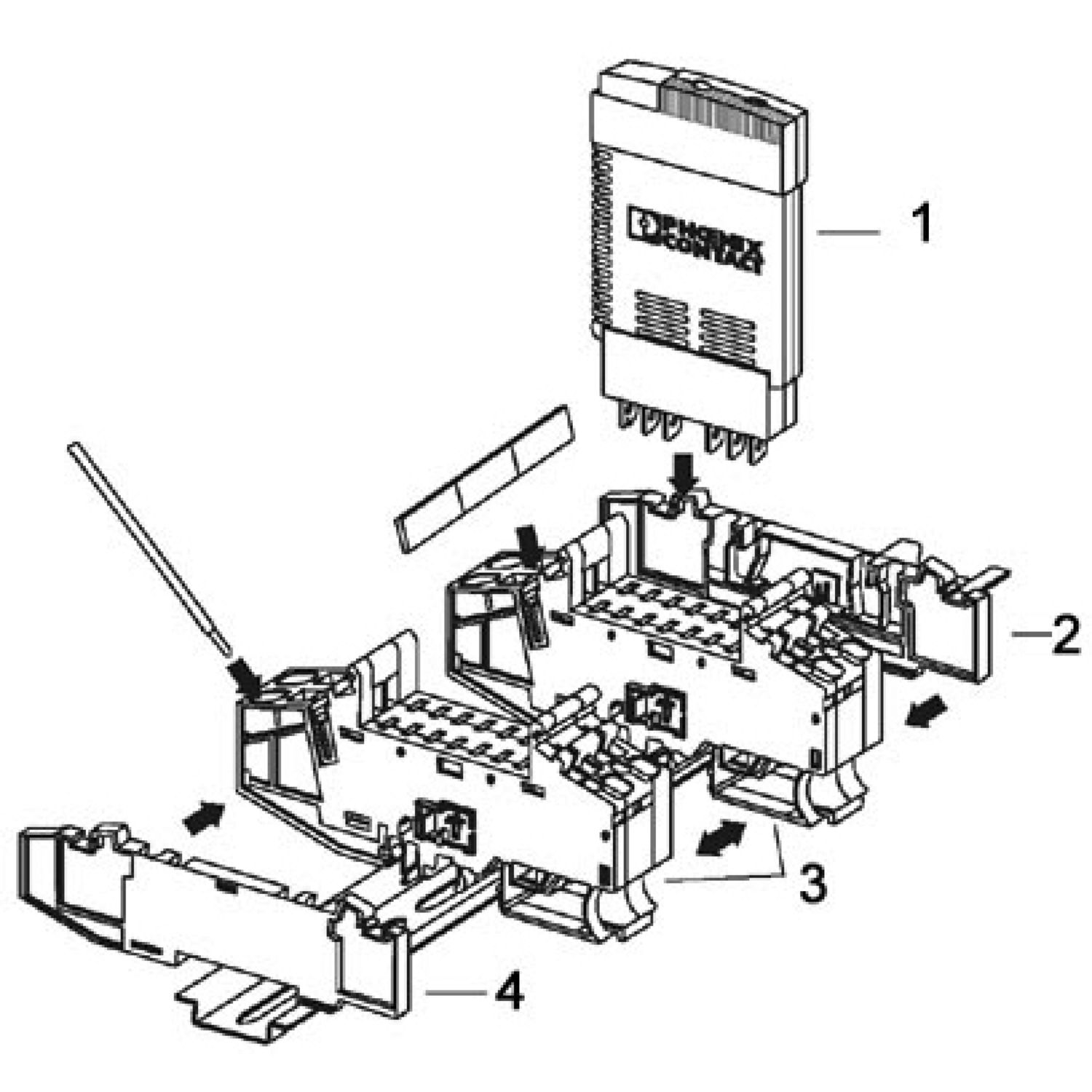

Монтаж

Номер артикула	0916536
Упаковочная единица	5 Количество
Минимальное количество, предусмотренное условиями заказа	5 Количество
Ключ изделия	CLA132
GTIN	4017918927226
Вес/шт. (с упаковкой)	75,92 g
Вес/шт. (без упаковки)	65,5 g
Номер таможенного тарифа	85362010
Страна происхождения	DE

EU RoHS
Отвечает требованиям Директивы RoHS	Да
насколько известно, действует освобождение от исполнения требований	6(c), 7(a)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Lead (№ CAS: 7439-92-1)
