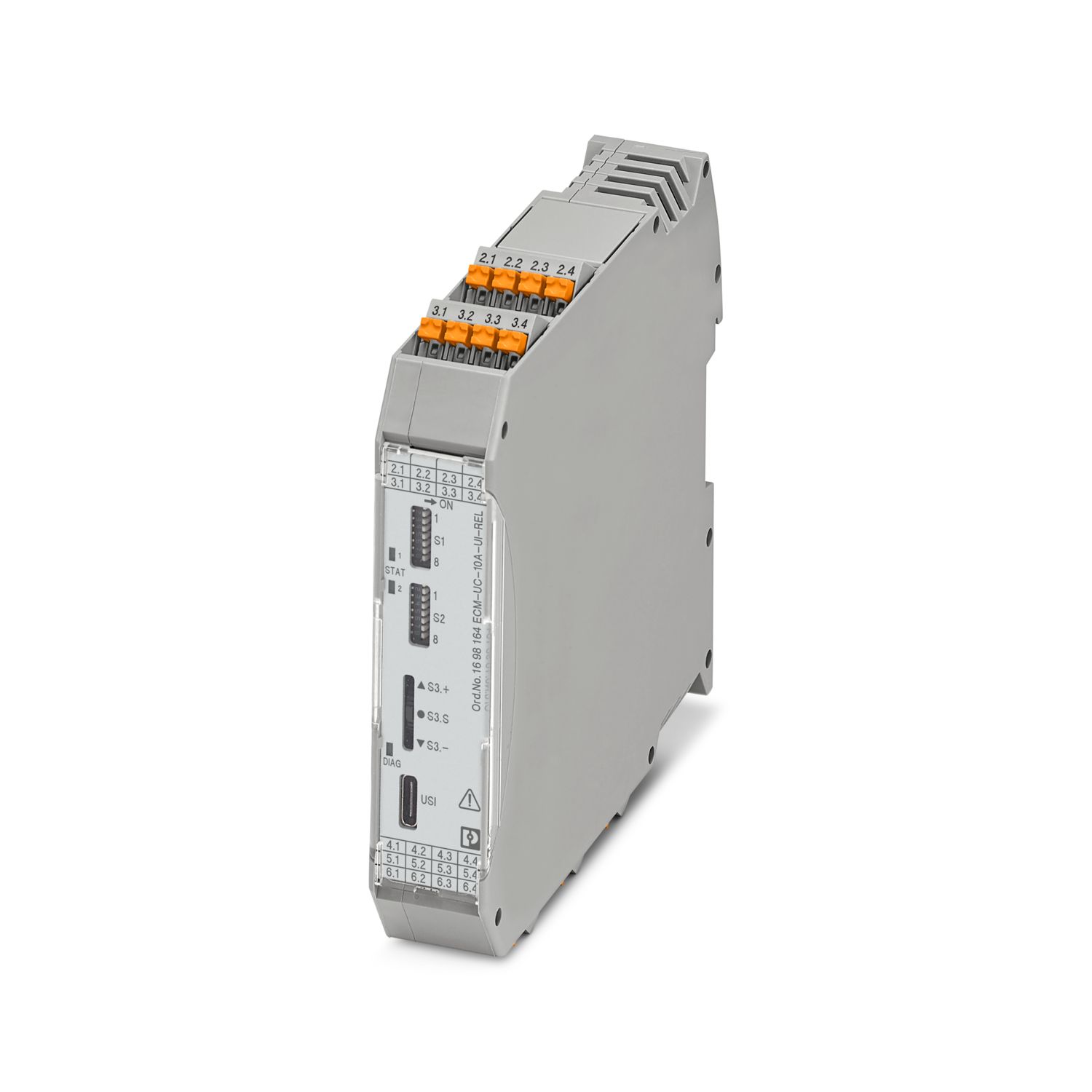

ECM-UC-10A-UI-REL
-
Transdutor de medição de corrente
1698164
Transdutor de medição de corrente para medição de AC, DC e correntes distorcidas. Configuração através de interface USB-C via servidor da Web (sem 24 V DC). 4 faixas de medição de corrente: 0 A ... 0,1 A até 0 A ... 12,5 A. Saída de relé, Configuração padrão, Conexão Push-in
Download gratuito disponível.
Downloads
Detalhes do produto
| Tipo de produto | Transdutor de medição de corrente |
| Propriedades de isolamento | |
| Isolamento | Isolamento seguro conforme IEC/EN 61010-1 |
| Categoria de sobretensão | III (300 V) |
| Grau de impurezas | 2 |
| Resposta ao degrau (10-90%) | 200 ms (AC/DC) |
| 20 ms (DC) | |
| Coeficiente de temperatura máximo | < 0,02 %/K |
| Erro de transmissão máximo | 0,5 % (do valor nominal da faixa sob condições nominais) |
| Tensão de isolamento nominal | 300 V AC (contra terra) |
| Isolamento galvânico IEC 61010-2-030 | |
| Normas / Determinações | IEC 61010-2-030 |
| Categoria de medição | III (300 V) |
| Isolamento galvânico Entrada/saída | |
| Tensão de teste | 4 kV AC (50 Hz, 60 s) |
| Isolamento galvânico Entrada / alimentação | |
| Tensão de teste | 4 kV AC (50 Hz, 60 s) |
| Isolamento galvânico Saída/alimentação | |
| Tensão de teste | 2 kV AC (50 Hz, 60 s) |
| Alimentação | |
| Faixa de tensão nominal de alimentação | 12 V DC ... 24 V DC -20 % ... +25 % |
| Faixa de tensão de alimentação | 9,6 V DC ... 30 V DC |
| Consumo de corrente | ≤ 2,3 W (30 V DC) |
| Sinal: digital | |
| Sinal de entrada tensão | 0 V DC ... 30 V DC |
| Sinal de entrada corrente | 2 mA ... 15 mA |
| Medição | |
| Faixa de sinal de entrada | 0 A AC ... 10 A AC |
| -10 A DC ... 10 A DC | |
| Faixa de medição | 0 A AC/DC ... 0,1 A AC/DC |
| 0 A AC/DC ... 1 A AC/DC | |
| 0 A AC/DC ... 5 A AC/DC | |
| Faixa de ajuste corrente de entrada mínima | 0 A AC/DC ... 100 mA AC/DC |
| Faixa de ajuste corrente de entrada máxima | 0 A AC/DC ... 12,5 A AC/DC (DIN/EN 61010-1) |
| 0 A AC/DC ... 10 A AC/DC (UL 61010-1) | |
| -12,5 A DC ... 12,5 A DC (DIN/EN 61010-1) | |
| -10 A DC ... 10 A DC (UL 61010-1) | |
| Capacidade de excesso corrente | 2 x IN |
| Capacidade de pico de corrente | 10 x IN |
| Faixa de medição de frequência | 0 Hz |
| 10 Hz ... 100 Hz | |
| 10 Hz ... 200 Hz | |
| 10 Hz ... 500 Hz | |
| 10 Hz ... 1000 Hz | |
| Formato da onda | Correntes contínuas, alternadas ou distorcidas |
| Comutar: Relé | |
| Tipo de contato de comutação | 1 contato reversível |
| Material de contato | AgNi |
| Tensão de comutação mínima | 12 V (10 mA) |
| Tensão de comutação máxima | 250 V AC |
| 48 V DC | |
| Corrente-limite permanente | 6 A AC (250 V AC, 50/60 Hz) |
| 1 A DC (48 V DC) | |
| Sinal: Tensão/corrente | |
| Sinal de saída tensão | 0 V ... 10 V |
| 0 V ... 5 V | |
| 1 V ... 5 V | |
| 2 V ... 10 V | |
| -10 V ... 10 V | |
| -5 V ... 5 V | |
| 10 V ... -10 V | |
| 5 V ... -5 V | |
| 10 V ... 0 V | |
| 5 V ... 0 V | |
| Sinal de saída corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| Carga/carga de saída da saída de tensão | > 10 kΩ |
| Carga/carga de saída da saída de corrente | < 500 Ω |
| Sinal: digital | |
| Sinal de saída tensão máxima | 24 V DC |
| Sinal de saída corrente máxima | ≤ 100 mA |
| Tipo de conexão | Conexão Push-in |
| Comprimento de decapagem | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 13 |
| WBM | |
| Denominação | WBM: endereço padrão, interface USB-C |
| Endereço IP | 192.168.128.1 |
| Dimensões dos artigos | |
| Largura | 22,6 mm |
| Altura | 106,7 mm |
| Profundidade | 113,8 mm |
| Profundidade (Profundidade do dispositivo (montagem em trilho de fixação)) | 114,5 mm (encaixado em trilho de fixação NS 35/7,5 conforme EN 60715) |
| Cor | cinza (RAL 7042) |
| Classe de inflamabilidade conforme UL 94 | V0 (Caixa) |
| Material caixa | PA 6.6-FR |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -40 °C ... 60 °C |
| -40 °F ... 140 °F | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Altitude | ≤ 4000 m |
| Umidade do ar admissível (funcionamento) | ≤ 95 % (sem condensação) |
| CE | |
| Certificado | Conformidade CE |
| UKCA | |
| Certificado | Conforme UKCA |
| UL, EUA / Canadá | |
| Identificação | Ind. Cont. Eq. E238705-E196811 |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Diretiva de baixa tensão | Conformidade com a Directiva de Baixa Tensão |
| Resistência contra interferência | EN 61000-6-2 |
| Emissão de interferências | |
| Normas/Disposições | EN 61000-6-4 |
| Normas / Determinações | IEC 61010-1 |
| Normas / Determinações | IEC/EN 61131-2 (tipo 3) |
| Normas / Determinações | IEC/EN 61131-2 (tipo 3) |
| Posição de montagem | horizontal ou vertical |
| Código | 1698164 |
| Unidades por embalagem | 1 Unidade |
| Quantidade mínima de pedido | 1 Unidade |
| Chave comercial | CMMA |
| Chave de produto | CMMA33 |
| GTIN | 4067923262850 |
| Peso por unidade (inclusive embalagem) | 171,3 g |
| Peso por unidade (exclusive embalagem) | 171,3 g |
| País de origem | DE |
ECLASS
| ECLASS-13.0 | 27210123 |
| ECLASS-15.0 | 27210123 |
ETIM
| ETIM 9.0 | EC002475 |
UNSPSC
| UNSPSC 21.0 | 39121000 |
| EU RoHS | |
| Cumpre os requisitos segundo a diretiva RoHS | Sim |
| isenções tanto quanto conhecido | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
|
| EU REACH SVHC | |
| Nota sobre as substâncias candidatas do REACH (n.º CAS) | Lead (n.º CAS: 7439-92-1) |
| 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol (n.º CAS: 79-94-7) | |
