O terminal está previsto para aplicação dentro de uma estação Inline. Ele tem quatro relés de contato reversível que são conduzidos para fora independentemente entre si e sem potencial. O terminal é apropriado para comutar cargas indutivas e capacitivas. Você pode utilizar o borne na faixa de tensão extra baixa protegida e em aplicações em corrente alternada. Ao usar o borne em aplicações de corrente alternada, observe as normas e as indicações e normas de segurança aplicáveis.

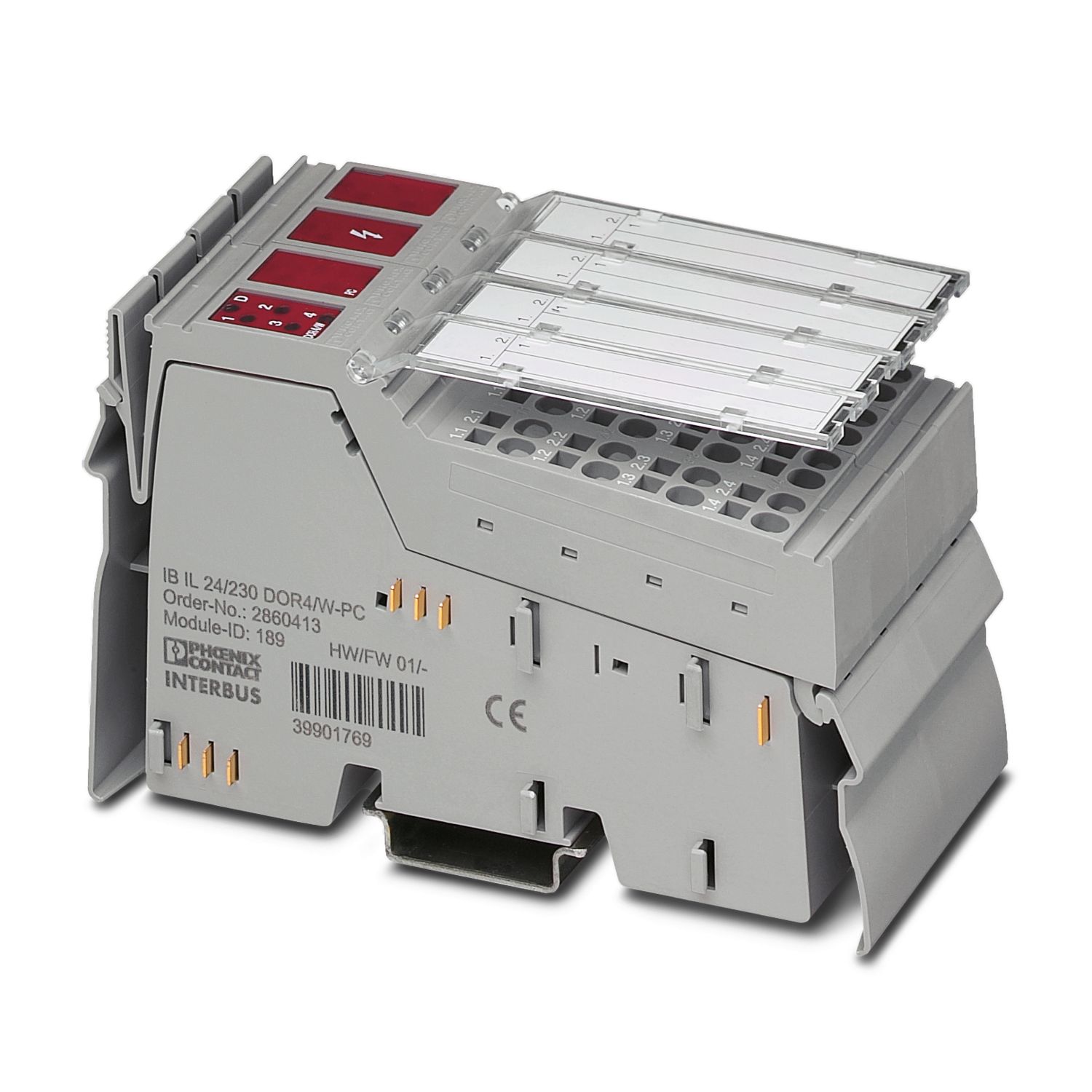

IB IL 24/230 DOR4/W-PC-PAC
-
Módulo de relé
2862181
Inline, Terminal de relé, Saídas à relé: 4 (sem voltagem), Contato reversível, 24 V DC, 230 V AC, para comutar cargas indutivas e capacitivas, velocidade de transmissão no bus local: 500 kbit/s, grau de proteção: IP20, incluindo conectores Inline e campos de identificação; O produto está sendo preparado para atender à Lei de Resiliência Cibernética (CRA).
Detalhes do produto
| Desenho de medidas |
|
| Largura | 48,8 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
| Instrução para dimensões | Dimensões da caixa |
| Indicação sobre a aplicação | Somente para uso industrial |
| Indicação sobre a aplicação | No momento, estamos preparando o produto para que ele esteja em conformidade com os requisitos da Lei de Resiliência Cibernética (CRA) da UE a partir de 11 de dezembro de 2027, com base nas informações atualmente disponíveis sobre a CRA. |
| Tipo de montagem | Montagem em trilho de fixação |
| Cor (Caixa) | cinza (RAL 7042) |
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kbit/s |
| Dados de programação | |
| Código de comprimento (hex) | 41 |
| Código ID (dec) | 189 |
| Código de comprimento (dec) | 65 |
| Canal de dados do processo | 4 Bit |
| Área de endereçamento de entrada | 0 Bit |
| Área de endereçamento de saída | 4 Bit |
| Canal de parâmetro (PCP) | 0 Bit |
| Tamanho do registro (Bus) | 4 Bit |
| Telegrama de dados do bus de campo (PROFIBUS) | |
| Necessidade de dados de parâmetros | 3 Byte |
| Necessidade de dados de configuração | 4 Byte |
| Relés | |
| Quantidade de saídas | 4 (sem voltagem) |
| Tipo de conexão | Conexão à mola |
| Tipo de contato de comutação | Contato reversível |
| Material de contato | AgSnO2 |
| Resistência de contato | ≤ 50 mΩ (com 100 mA / 6 V) |
| Tensão de saída nominal (DC) | 24 V DC |
| Tensão de saída nominal (AC) | 230 V AC |
| Faixa de tensão de saída (AC) | 5 V AC ... 253 V AC |
| Corrente de saída (máx. por canal) | máx. 3 A (por canal) |
| Corrente de saída (máx. por módulo) | máx. 12 A (por módulo) |
| Corrente de ligação | máx. 6 A (por 200 µs, com cargas de lâmpada e cargas capacitivas) |
| Tensão de comutação | min. 5 V DC |
| máx. 250 V DC | |
| máx. 253 V AC | |
| Corrente de comutação | máx. 3 A (com 30 V DC) |
| máx. 0,15 A (com 250 V DC) | |
| Corrente-limite permanente | 3 A |
| Potência ligada | máx. 750 VA (vide derating) |
| Frequência de comando | máx. 20 Hz (sem carga) |
| máx. 0,1 Hz (com carga) | |
| Resistência de bobina | 119 Ω ±12 Ω (a 20 °C) |
| Tempo de resposta típico | típ. 5 ms |
| Tempo de repercussão | típ. 5 ms |
| Tempo de retorno típico | típ. 6 ms |
| Vida útil elétrica | 105 ciclos de comutação (a 20 ciclos de comutação por minuto) |
| Vida útil mecânica | 2x 107 ciclos de manobras |
| Potenciais conjuntos | todos os contatos sem potencial de terra |
| Tipo de produto | Componentes E/S |
| Família de produtos | Inline |
| Formato | modular |
| Local de instalação | Quadro de comando |
| Escopo de fornecimento | incluindo conectores Inline e campos de identificação |
| Modo de operação | Operação de dados de processo com 4 Bit |
| Propriedades especiais | O produto está sendo preparado para atender à Lei de Resiliência Cibernética (CRA) |
| para comutar cargas indutivas e capacitivas | |
| Propriedades de isolamento | |
| Classe de proteção | II (IEC 61140, EN 61140, VDE 0140-1) () |
| Categoria de sobretensão | III (IEC 60664-1, EN 60664-1) |
| Grau de impurezas | 2 (IEC 60664-1, EN 60664-1) |
| Potência de dissipação máxima com condição nominal | 2,85 W |
| Potenciais: Alimentação da lógica (UL) | |
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de corrente | máx. 187 mA |
| Isolamento galvânico/isolamento das faixas de tensão | |
| Tensão de teste: Relé de contato / lógica Bus | 4 kV, 50 Hz, 1 min |
| Tensão de teste: Contato / Contato | 1 kV, 50 Hz, 1 min |
| Tensão de teste: Contato / PE | 1 kV, 50 Hz, 1 min |
| Tecnologia de conexão | |
| Denominação conexão | Conector de encaixe Inline |
| Conector de encaixe Inline | |
| Tipo de conexão | Conexão à mola |
| Bitola do condutor, rígida | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de decapagem | 8 mm |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C |
| Grau de proteção | IP20 |
| Pressão do ar (funcionamento) | 80 kPa ... 106 kPa (até 2000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (sem condensação) |
| Teste mecânico | |
| Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 | 2g |
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 | 2g |
Suas vantagens
Isolamento seguro
Conexões isentas de potencial para 4 atuadores
Corrente nominal na saída: 3 A
Corrente total do borne: 12 A
