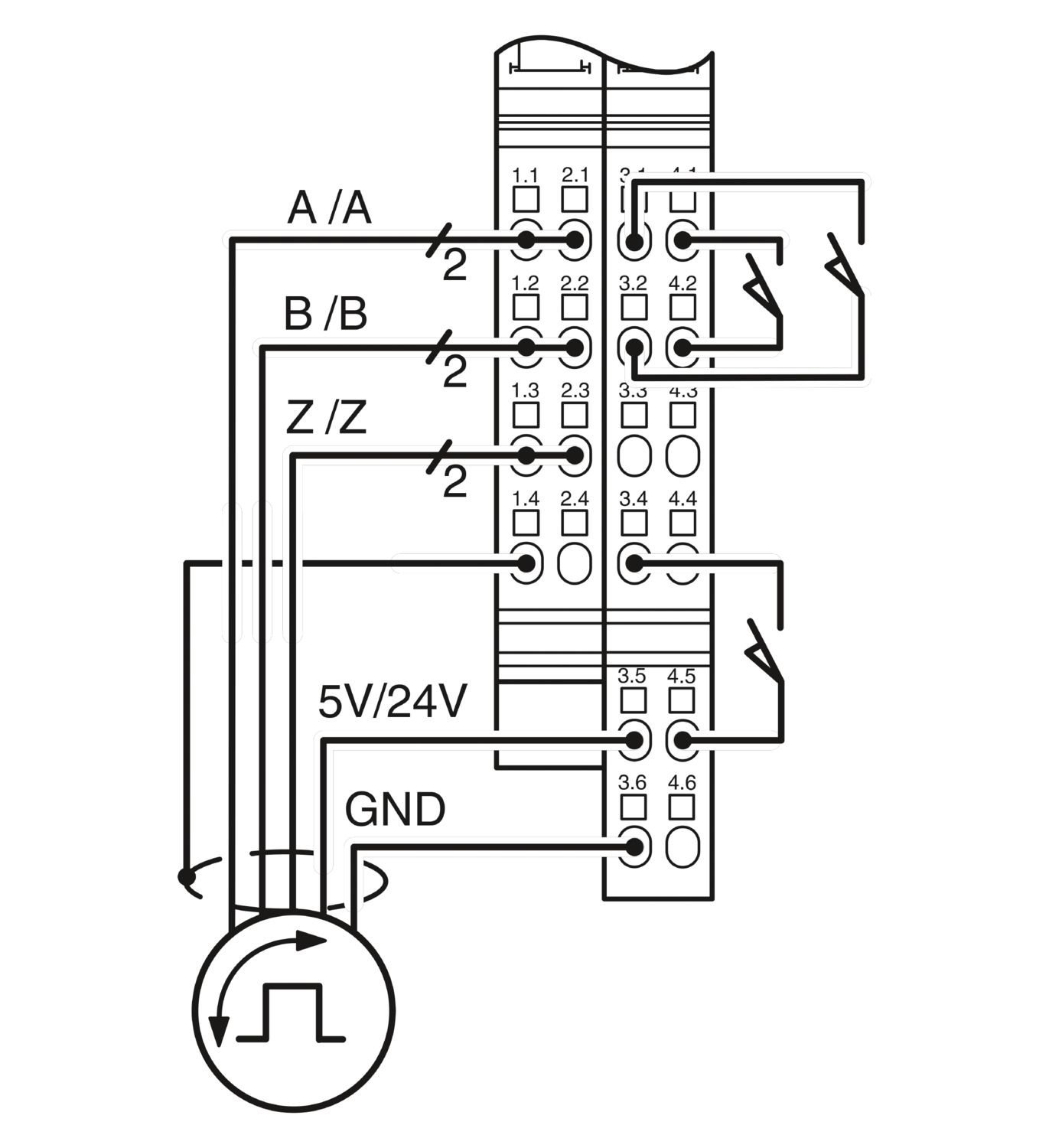

O terminal está previsto para aplicação dentro de uma estação Inline. O borne serve para o registro de posições, comprimentos ou posições angulares com encoders funcionando de forma relativa (encoders incrementais). Ao borne podem ser ligados tanto encoders simétricos (RS-422), como encoders assimétricos (5 V DC até 24 V DC) com sinais de onda quadrada. Podem ser lidos encoders rotativos ou sistemas de medição de comprimento com ou sem impulso Z. Para maior segurança operacional, todas as entradas de encoder são monitoradas quanto à ruptura de linha. Em um modo operacional especial, o borne suporta os encoders incrementais com codificação de distância que permitem reduzir o deslocamento de referenciação para distâncias muito pequenas. Além da entrada para sinais de encoder, o borne oferece três entradas digitais de 24 V DC, uma entrada para interruptores de referência e duas entradas para interruptores de posição final. Aqui podem ser ligados sensores de 2 ou 3 condutores. Além disso, poderá utilizar a entrada E3 como saída Open-Collector. O borne registra os valores de posição com um contador, que efetua a contagem crescente ou decrescente, independente da posição de fase dos sinais A e BOu contagens regressivas.

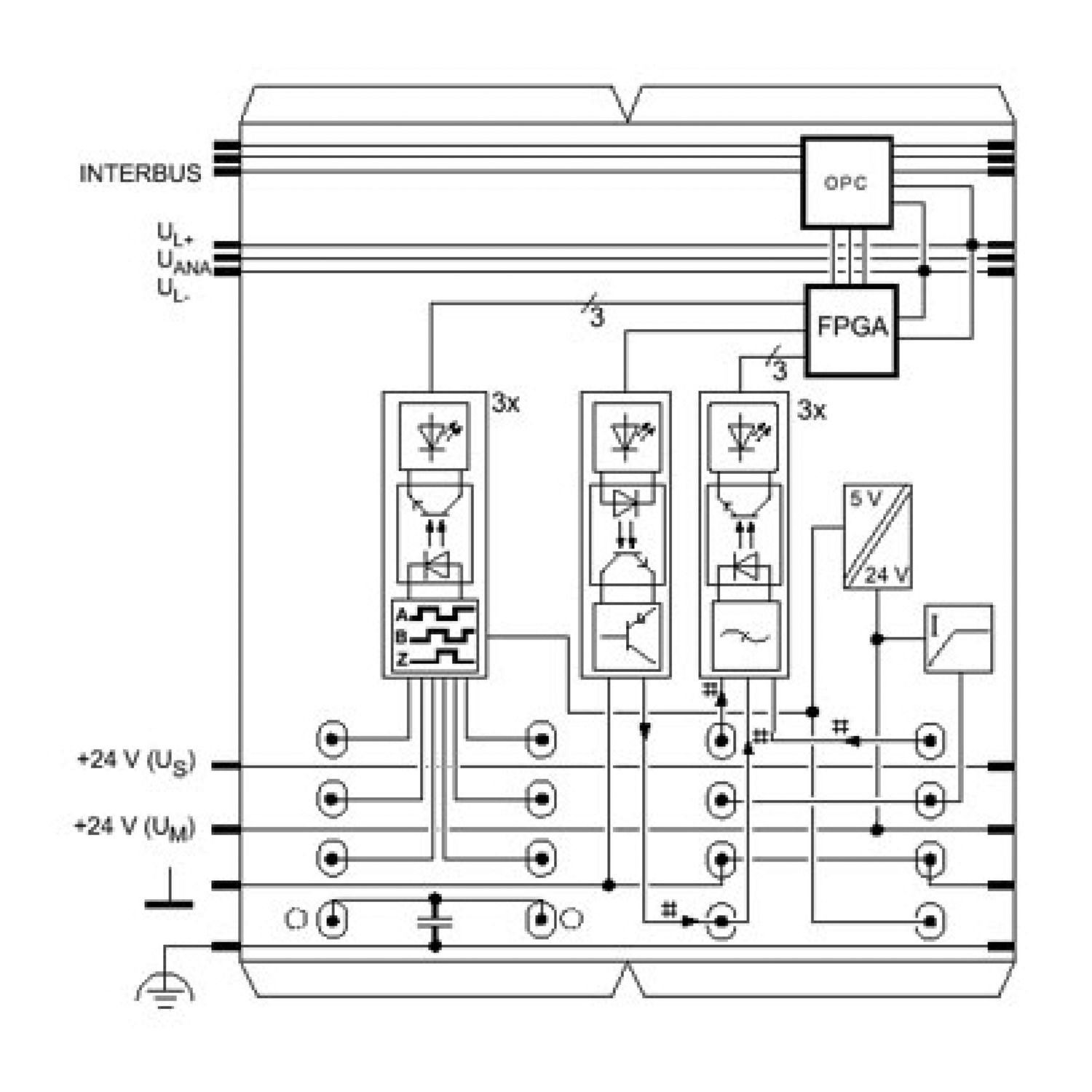

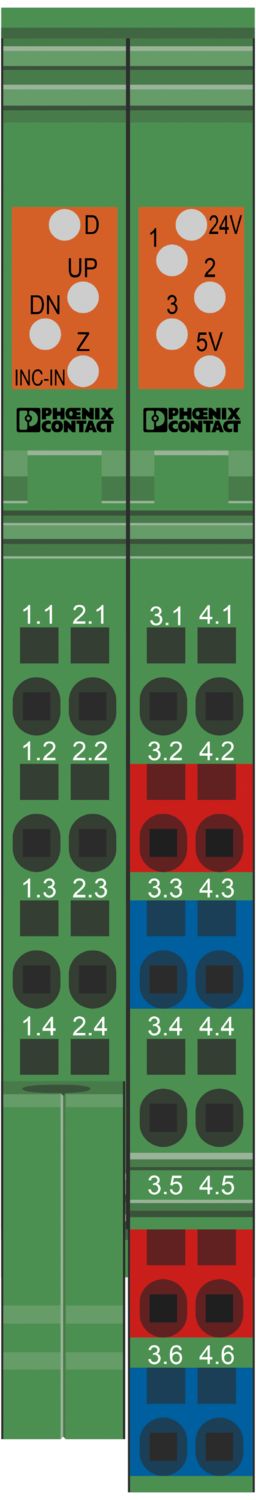

IB IL INC-IN-PAC
-
Módulo de função
2861755
Inline, Borne de registro de posição, Entrada de encoder de valor incremental: 1, Codificadores simétricos de acordo com EIA-422 e codificadores assimétricos, Entradas digitais: 3, 24 V DC, Saídas digitais: 1, 0,5 A, velocidade de transmissão no bus local: 500 kBit/s, grau de proteção: IP20, incluindo conectores Inline e campos de identificação
Download gratuito disponível.
Downloads
Detalhes do produto

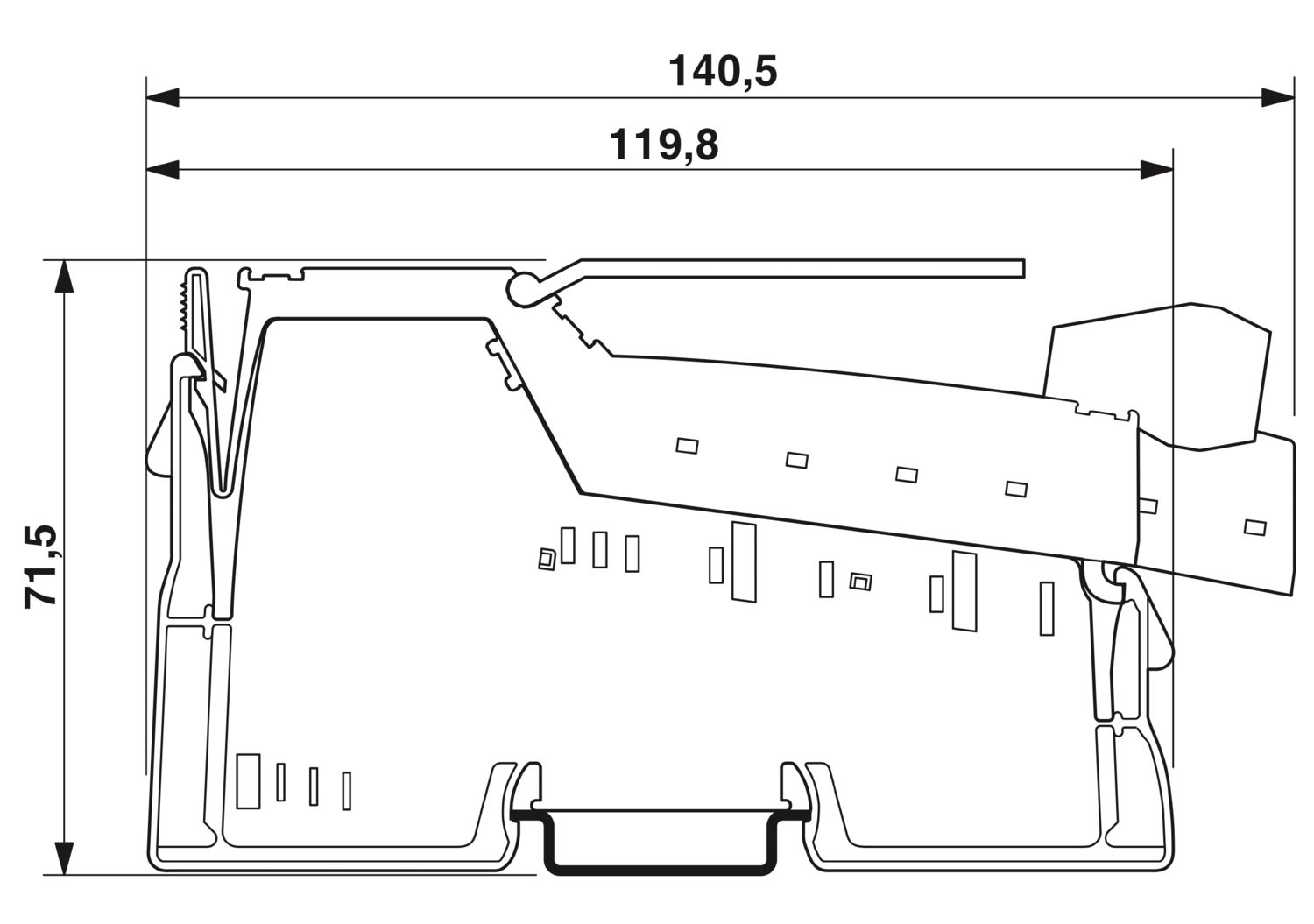

| Desenho de medidas |
|
| Largura | 24,4 mm |
| Altura | 140,5 mm |
| Profundidade | 71,5 mm |
| Nota sobre a aplicação | |
| Indicação sobre a aplicação | Somente para uso industrial |
| Restrição de uso | |
| Nota CCCex | Não é permitida a utilização em atmosferas potencialmente explosivas na China. |
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Tipo de conexão | Cobre |
| Módulo | |
| Código ID (dec) | 127 |
| Código identificação (hex) | 7F |
| Código de comprimento (hex) | 02 |
| Código de comprimento (dec) | 02 |
| Canal de dados do processo | 32 Bit |
| Área de endereçamento de entrada | 4 Byte |
| Área de endereçamento de saída | 4 Byte |
| Tamanho do registro | 4 Byte |
| Necessidade de dados de parâmetros | 1 Byte |
| Necessidade de dados de configuração | 5 Byte |
| Digital: | |
| Denominação entrada | Entradas digitais |
| Descrição da entrada | EN 61131-2 Tipo 1 |
| Quantidade de entradas | 3 |
| Tipo de conexão | Conexão à mola |
| Tecnologia de conexão | 3 condutores |
| Faixa de tensão de entrada sinal "0" | -3 V DC ... 5 V DC |
| Faixa de tensão de entrada sinal "1" | 15 V DC ... 30 V DC |
| Tensão de entrada nominal UIN | 24 V DC |
| Corrente de entrada nominal com UIN | típ. 2,7 mA |
| Encoder | |
| Quantidade de entradas | 1 (simétrico e assimétrico) |
| Denominação entrada | Entrada de encoder de valor incremental |
| Sinais do sensor | Codificadores simétricos de acordo com EIA-422 e codificadores assimétricos |
| Extensão da linha | máx. 30 m (Cabo blindado para assegurar o cumprimento da Diretriz EMC) |
| Digital: | |
| Denominação saída | Saídas digitais |
| Tipo de conexão | Conexão à mola |
| Tecnologia de conexão | 2 condutores |
| Quantidade de saídas | 1 (NPN, função dupla da entrada E3) |
| Tipo de produto | Componentes E/S |
| Família de produtos | Inline |
| Formato | modular |
| Escopo de fornecimento | incluindo conectores Inline e campos de identificação |
| Modo de operação | Operação de dados de processo com duas palavras |
| Propriedades de isolamento | |
| Categoria de sobretensão | II (IEC 60664-1, EN 60664-1) |
| Grau de impurezas | 2 (IEC 60664-1, EN 60664-1) |
| Potência de dissipação máxima com condição nominal | 1,4 W |
| Encoder | |
| Quantidade | 1 |
| Tensão de saída nominal | 5 V DC |
| Faixa de tensão | 4,75 V DC ... 5,25 V DC |
| Capacidade de corrente | máx. 250 mA |
| Ligação de proteção | Proteção contra curto-circuito; elétrico e térmico |
| Quantidade | 1 |
| Tensão de saída nominal | 24 V DC |
| Faixa de tensão | 19,2 V DC ... 30 V DC |
| Capacidade de corrente | máx. 250 mA |
| Ligação de proteção | Proteção contra curto-circuito; Eletrônico e térmico |
| Quantidade | máx. 1 (A, /A, B, /B, Z, /Z) |
| Denominação | Encoder incremental simétrico |
| Tensão de alimentação do encoder | 5 V DC |
| 24 V DC | |
| Nível de tensão dos sinais | Diferença de sinal (sinal-sinal invertido) mínimo ±0,5 V, máximo ±6 V |
| Faixa de tensão em modo comum sinal - GND | -10 V DC ... 13,2 V DC |
| Frequência de entrada | máx. 300 kHz |
| Quantidade | máx. 1 (A, B, (Z)) |
| Denominação | Encoder incremental assimétrico |
| Tensão de alimentação do encoder | 5 V DC |
| 24 V DC | |
| Nível de tensão dos sinais | Low ≤ 2,5 V, High ≥ 3,5 V (até, no máximo, 27 V) |
| Frequência de entrada | máx. 300 kHz |
| Potenciais: Alimentação da lógica (UL) | |
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de corrente | máx. 70 mA |
| Potenciais: Alimentação do circuito principal (UM) | |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | máx. 1 A |
| típ. 340 mA | |
| Isolamento galvânico/isolamento das faixas de tensão | |
| Tensão de teste: Alimentação 7,5-V (lógica Bus) / alimentação 24-V (periféricos) | 500 V AC, 50 Hz, 1 min |
| Tensão de teste: Alimentação 24-V (periféricos) / terra funcional | 500 V AC, 50 Hz, 1 min |
| Tensão de teste: Alimentação 7,5 V (lógica Bus) / terra funcional | 500 V AC, 50 Hz, 500 min |
| Tecnologia de conexão | |
| Denominação conexão | Conector de encaixe Inline |
| Conexão de condutores | |
| Tipo de conexão | Conexão à mola |
| Bitola do condutor, fixa | 0,08 mm² ... 1,5 mm² |
| Bitola de condutor flexível | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de decapagem | 8 mm |
| Conector de encaixe Inline | |
| Tipo de conexão | Conexão à mola |
| Bitola do condutor, rígida | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de decapagem | 8 mm |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C |
| Grau de proteção | IP20 |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (sem condensação) |
| Classe de proteção | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo de montagem | Montagem em trilho de fixação |
cULus Listed
ID de certificação: E199827
Suas vantagens
Compatível com encoder incremental com sinais simétricos conforme o padrão EIA RS-422 (Line Driver)
Suporta encoders incrementais com sinais assimétricos (pressionar-puxar, push-pull)
Alimenta encoders com uma tensão de 5 V ou 24 V
Três entradas digitais para conexão de duas chaves de fim de curso ou um conector de referência
Frequência de entrada máxima: 300 kHz
Valor real de posição de 25 bits
Avaliação exata mediante exploração simples, dupla ou quádrupla
Exibição da direção de rotação por LED
