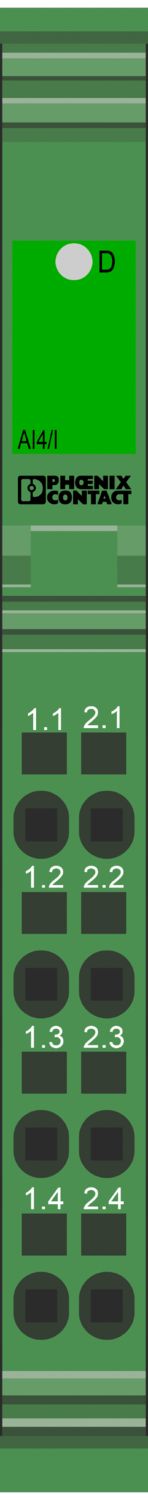

IB IL AI 4/I-PAC
-
Módulo analógico
2700458
Inline, Terminal de entrada analógica, Entradas analógicas: 4, 0 mA ... 20 mA, 4 mA ... 20 mA, tecnologia de conexão: 2 condutores, velocidade de transmissão no bus local: 500 kBit/s, grau de proteção: IP20, inclusive conector Inline e campo de identificação
Download gratuito disponível.
Downloads
Detalhes do produto
| Desenho de medidas |
|
| Largura | 12,2 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
| Instrução para dimensões | Dimensões da caixa |
| Nota sobre a aplicação | |
| Indicação sobre a aplicação | Somente para uso industrial |
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Tipo de conexão | Cobre |
| Módulo | |
| Código ID (dec) | 127 |
| Código identificação (hex) | 7F |
| Código de comprimento (hex) | 04 |
| Código de comprimento (dec) | 04 |
| Canal de dados do processo | 64 Bit |
| Área de endereçamento de entrada | 8 Byte |
| Área de endereçamento de saída | 8 Byte |
| Tamanho do registro | 64 Bit |
| Necessidade de dados de parâmetros | 10 Byte |
| Necessidade de dados de configuração | 5 Byte |
| Analógico: Geral | |
| Denominação entrada | Entradas analógicas |
| Descrição da entrada | Entradas diferenciais, corrente |
| Quantidade de entradas | 4 |
| Tempo de transformação A/D | máx. 6,5 µs |
| Resolução Conversor A/D | 12 Bit |
| Tipo de conexão | Conector Inline |
| Tecnologia de conexão | 2 condutores |
| Sinal de entrada corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Resistência de entrada entrada de corrente | típ. 113 Ω |
| Formatos de dados | IB IL, S7 compatível |
| Filtragem | Sem ou com criação do valor médio através de valores de medição 4, 16 ou 32 |
| Frequência de corte (3 dB) | 300 Hz |
| Resolução de valor de medição | 13 Bit (12 Bit + sinal) |
| Representação do valor de medição | 13 Bit (12 Bit + sinal)) |
| Tipo de produto | Componentes E/S |
| Família de produtos | Inline |
| Formato | modular |
| Escopo de fornecimento | inclusive conector Inline e campo de identificação |
| Sinalização de diagnóstico | Falha da alimentação interna de periferia Mensagem de erro de periférico ao acoplador de bus |
| Falha da alimentação de periferia Mensagem no código de diagnóstico (no formato IB IL) | |
| Faixa de medição ultrapassada ou não atingida Mensagem no código de diagnóstico (no formato IB IL) | |
| Configuração inválida Mensagem no código de diagnóstico (no formato IB IL) | |
| Propriedades de isolamento | |
| Categoria de sobretensão | II (IEC 60664-1, EN 60664-1) |
| Grau de impurezas | 2 (IEC 60664-1, EN 60664-1) |
| Potência de dissipação máxima com condição nominal | 1,45 W |
| Potenciais: Alimentação da lógica (UL) | |
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de corrente | máx. 60 mA |
| típ. 55 mA | |
| Potenciais: Alimentação dos módulos analógicos (UANA) | |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | máx. 35 mA |
| típ. 30 mA | |
| Isolamento galvânico/isolamento das faixas de tensão | |
| Tensão de teste: Alimentação 5-V remote Bus de entrada / alimentação 7,5-V (lógica Bus) | 500 V AC, 50 Hz, 1 min |
| Tensão de teste: Alimentação 5 V remote Bus de saída / alimentação 7,5 V (lógica Bus) | 500 V AC, 50 Hz, 1 min |
| Tensão de teste: Alimentação 7,5-V (lógica Bus) / alimentação 24-V UANA / periféricos | 500 V AC, 50 Hz, 1 min |
| Tensão de teste: Alimentação 7,5-V (lógica Bus), alimentação 24-V UANA / terra funcional | 500 V AC, 50 Hz, 1 min |
| Tensão de teste: Periféricos / Terra funcional | 500 V AC, 50 Hz, 1 min |
| Tecnologia de conexão | |
| Denominação conexão | Conector de encaixe Inline |
| Conexão de condutores | |
| Tipo de conexão | Conexão à mola |
| Bitola do condutor, fixa | 0,08 mm² ... 1,5 mm² |
| Bitola de condutor flexível | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de decapagem | 8 mm |
| Conector de encaixe Inline | |
| Tipo de conexão | Conexão à mola |
| Bitola do condutor, rígida | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de decapagem | 8 mm |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C |
| Grau de proteção | IP20 |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (sem condensação) |
| Classe de proteção | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo de montagem | Montagem em trilho de fixação |
Suas vantagens
4 canais de entrada diferenciais analógicos para conexão de sinais de corrente
Conexão dos sensores com tecnologia de 2 condutores
Faixas de corrente: 0 mA ... 20 mA, 4 mA ... 20 mA
Criação do valor médio das entradas
Atualização de dados de processo de todos os canais em 250 µs
Indicações de diagnóstico e estado
