cUL Recognized
ID de certificação: E118976| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 24 V | 22 - 16 |
UL certificado
ID de certificação: E118976| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 24 V | 22 - 16 |

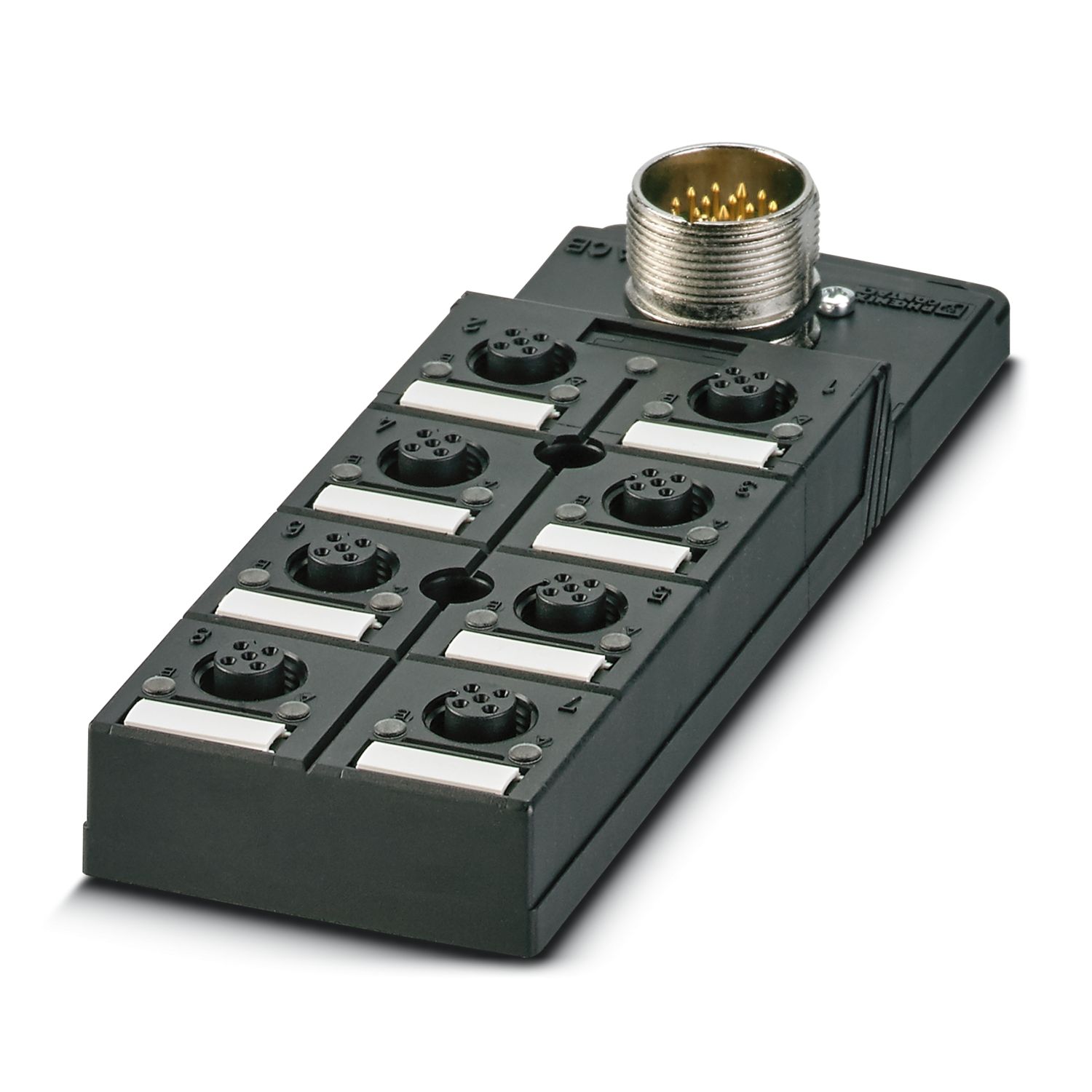

SACB-8/16-L-M23
-
Caixa de distribuição
1692459
Caixa de distribuição, aplicação: Padrão, tipo de conexão: Conector M12 Plástico, número de pontos de encaixe: 8, número de polos: 5, codificação: A, atribuição do ponto de encaixe: duplo, indicação de estado: sim, PNP; conexão do cabo padrão: Conexão plugável M23 90°, blindagem: não
Detalhes do produto
| Instrução de montagem: | IMPORTANTE: Ao instalar os cabos, observe os raios de flexão admissíveis, pois forças radiais excessivas comprometem o grau de proteção. Neutralize cargas mecânicas antes do conector, por ex., com abraçadeiras. |
| Indicação sobre a aplicação | Os slots não ocupados devem ser fechados antes da colocação em funcionamento. Encontrará elementos de fecho em "Acessórios". |
| Tipo de produto | Caixa de distribuição |
| Aplicação | Padrão |
| Número de pólos | 5 |
| Número de pontos de encaixe | 8 |
| Codificação | A |
| LED | sim |
| Diagnóstico local | |
| Função monitorada | Suprimento de corrente |
| Representação óptica | LED verde |
| Tensão operacional máxima Umáx | 30 V DC |
| Diagnóstico local | Suprimento de corrente LED verde |
| Indicação de estado I/O LED amarelo | |
| Tensão UN | 24 V DC |
| Carga de corrente total | 12 A |
| Máx. capacidade de corrente por trilha | 2 A |
| Carga de corrente por ponto de encaixe | 4 A |
| Conexão de condutores | |
| Tipo de conexão sensor/atuador | Conector M12 |
| Torque ponto de encaixe cabo de sensor/atuador | 0,4 Nm |
| Atribuição de conexão | |
| Ponto de encaixe/pólo = cor do condutor ou conexão | 1 / 4 (A) = 15 |
| 1 / 2 (B) = 7 | |
| 2 / 4 (A) = 5 | |
| 2 / 2 (B) = 4 | |
| 3 / 4 (A) = 16 | |
| 3 / 2 (B) = 8 | |
| 4 / 4 (A) = 3 | |
| 4 / 2 (B) = 14 | |
| 5 / 4 (A) = 17 | |
| 5 / 2 (B) = 9 | |
| 6 / 4 (A) = 2 | |
| 6 / 2 (B) = 13 | |
| 7 / 4 (A) = 11 | |
| 7 / 2 (B) = 10 | |
| 8 / 4 (A) = 1 | |
| 8 / 2 (B) = 18 | |
| 1-8 / 1 (+ 24 V) = 19 | |
| 1-8 / 3 (0 V) = 6 | |
| 1-8 / 5 (PE) = 12 | |
| Indicação de estado disponível | sim |

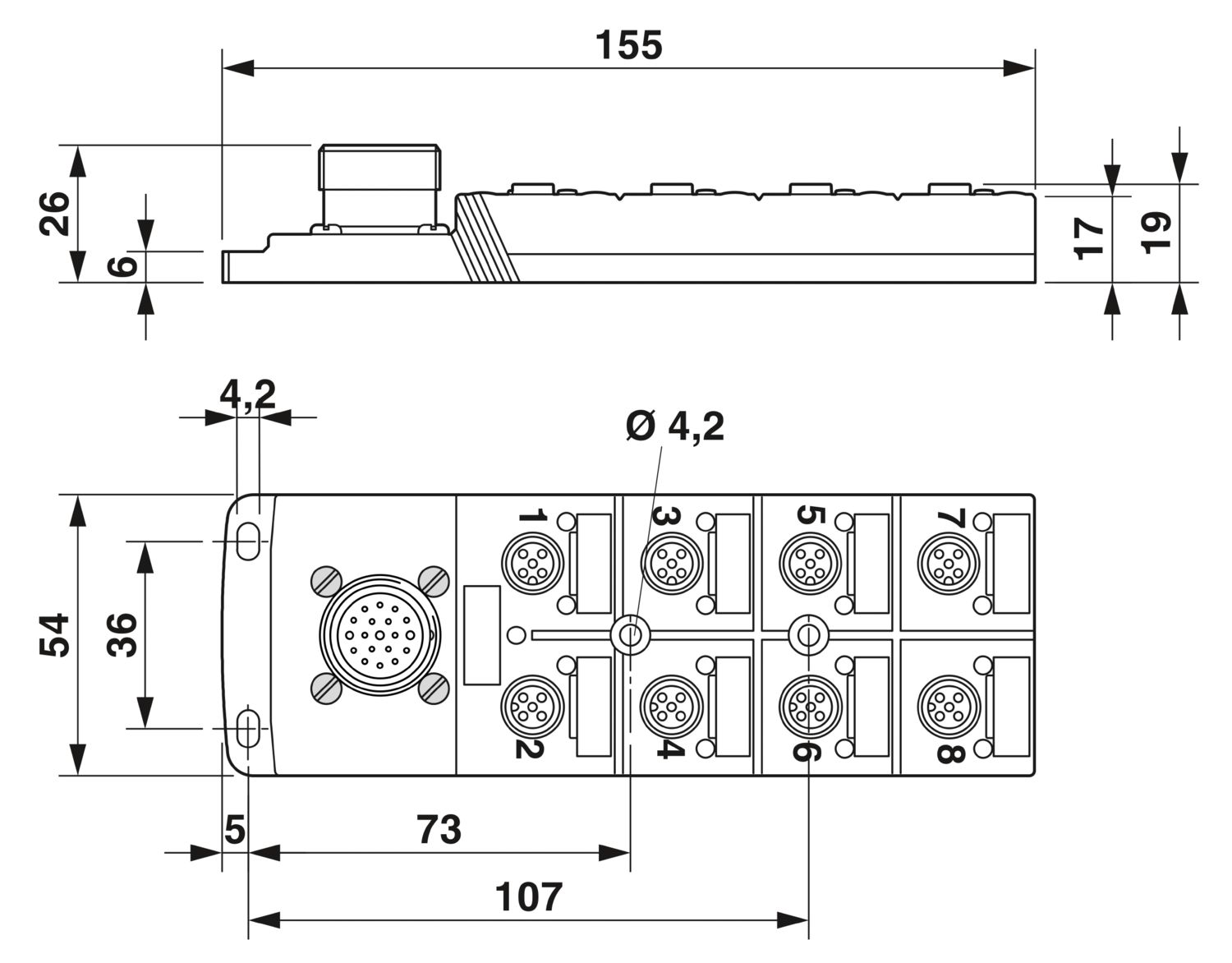

| Desenho de medidas |
|
| Largura | 54 mm |
| Altura | 26 mm |
| Comprimento | 155 mm |
| Material Luva roscada | PA |
| Material Caixa | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material vedação O-ring | NBR |
| Material de contato | CuSn |
| Material superfície de contato | Ni/Au |
| Material suporte do contato | PA |
| Material contato lado do cabo padrão | Liga Cu |
| Material porta-contatos lado do cabo padrão | PA |
| Material superfície de contato lado do cabo padrão | folheado a ouro |
| Tipo de conexão | Conexão plugável M23 |
| Condições ambientais | |
| Grau de proteção | IP65 |
| IP67 | |
| Temperatura ambiente (funcionamento) | -20 °C ... 75 °C |
Suas vantagens
Seguro no campo graças à caixa fundida e graus de proteção elevados
Confortável: elevada disponibilidade da máquina devido ao diagnóstico rápido e simples
Economia de espaço: caixa de distribuição com atribuição dupla para dois sensores em um ponto de encaixe
