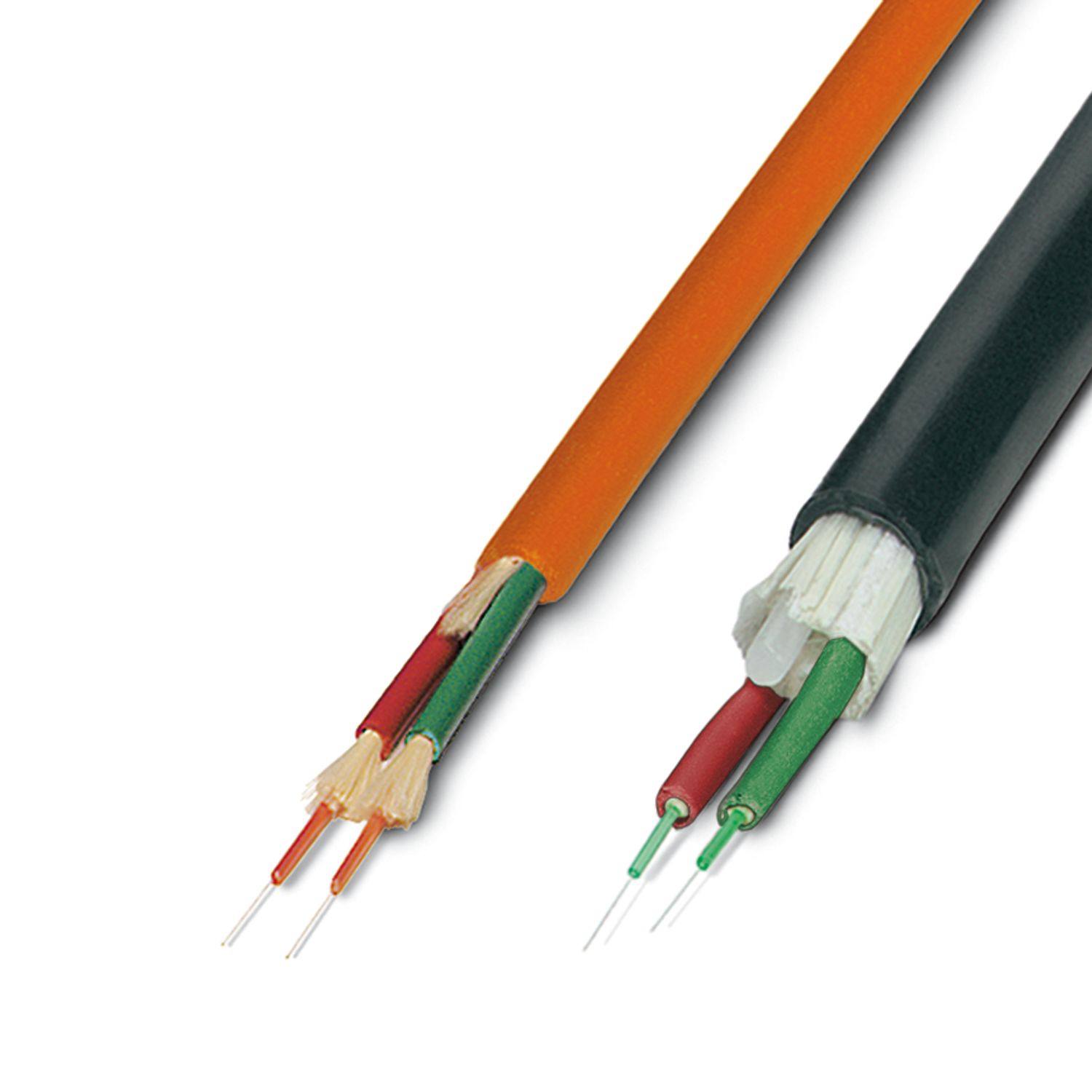

PSM-LWL-HCS-RUGGED-200/230
-
Cabo com condutor de fibra óptica
2799885
Cabo PCF, duplex 200 µm / 230 µm, em metros sem conector, para a disposição em instalações e máquinas estacionárias
Detalhes do produto
| Nota sobre a aplicação | |
| Indicação sobre a aplicação | Somente para uso industrial |
| Resistência à tração GRP | 1000 N (a curto prazo) |
| 200 N (constante) |
| Meio de transmissão | Fibra PCF |
| Sinal | INTERBUS |
| PROFIBUS | |
| Ponto a ponto | |
| Ethernet | |
| RS-485 |
| Medida externa | |
| Diâmetro externo mín. | 7,5 mm |
| Diâmetro externo máx. | 8,5 mm |
| Cor (Revestimento exterior) | laranja (RAL 2003) |
| Cor (Condutor individual) | vermelho (RAL 3001) |
| Revestimento externo, material | PUR |
| Extensão da linha | Entrada livre (1,0 ... 2000,0 m) |
| Peso do cabo | 54 kg/km |
| Código de cabo | I-VH11Y 2K200/230 HCS |
| Diâmetro externo de linha | 8 mm |
| Revestimento externo, material | PUR |
| Condutor individual, quantidade de fios | 2 |
| Condutor individual, material | Material FRNC |
| condutor individual, diâmetro | 2,9 mm ±0,1 mm |
| Abertura numérica | 0,37 |
| Raio de flexão, elemento individual | 30 mm (a curto prazo) |
| 30 mm (a curto prazo) | |
| Raio de flexão, cabo completo | 60 mm (a curto prazo) |
| 60 mm (a curto prazo) | |
| Raio de flexão | 30 mm (a curto prazo) |
| 50 mm (constante) | |
| 60 mm (a curto prazo) | |
| 60 mm (constante) | |
| Resistência a tração | 1000 N (a curto prazo) |
| 200 N (constante) | |
| Resistência ao choque | 2 Nm / 10 x |
| 660 nm | 10 dB/km |
| 850 nm | 8 dB/km |
| Isenção de halogênio | conforme IEC60754-2 |
| Resistência ao óleo | IRM 902 Nº.2, 100 °C, DIN VDE 0473-811-2-1 |
| Comportamento ao fogo | 1,72 MJ/m (0,48 kWh/m) |
| Condutor de fibra óptica | |
| Fibra | PCF, 200/230 µm |
| Condições ambientais | |
| Resistência ao choque | 2 Nm / 10 x |
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
| -20 °C ... 70 °C (com conector de montagem rápida) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Temperatura ambiente (instalação) | -20 °C ... 60 °C |
| Altitude | 5000 m |
| Resistência contra radiação UV | 500 horas, de acordo com DIN EN ISO 4892-2 |
| Resistência ao óleo | IRM 902 Nº.2, 100 °C, DIN VDE 0473-811-2-1 |
| Comportamento ao fogo | 1,72 MJ/m (0,48 kWh/m) |
| Livre de substâncias nocivas à película de verniz | VDMA 24364:2018-05 |
| Resistência ao óleo | IRM 902 Nº.2, 100 °C, DIN VDE 0473-811-2-1 |
| Tipo de disposição | Área interna |
| Código | 2799885 |
| Unidades por embalagem | 1 m |
| Nota | Produção ligada a pedido (sem retorno) |
| Chave comercial | DNC2 |
| Chave de produto | DNC232 |
| GTIN | 4017918074159 |
| Peso por unidade (inclusive embalagem) | 47 g |
| Peso por unidade (exclusive embalagem) | 47 g |
| País de origem | DE |
ECLASS
| ECLASS-13.0 | 27061803 |
| ECLASS-15.0 | 27061803 |
ETIM
| ETIM 9.0 | EC000034 |
UNSPSC
| UNSPSC 21.0 | 26121600 |
| EU RoHS | |
| Cumpre os requisitos segundo a diretiva RoHS | Sim (Sem regras de exceção) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Nenhuma substância perigosa acima dos valores-limite
|
| EU REACH SVHC | |
| Nota sobre as substâncias candidatas do REACH (n.º CAS) | Nenhuma substância com uma concentração em massa superior a 0,1% |
Produtos compatíveis
-
-
PSM-SET-B-FOC/4-HCS - Conector de fibra óptica 2708481
-
PSM-SET-SCRJ-DUP/2-HCS - Conector de fibra óptica 2313070
-
PSM-HCS-KONFTOOL - Ferramenta de montagem 2799526
-
PSM-HCS-KONFTOOL/B-FOC - Ferramenta de montagem 2708465
-
PSM-HCS-KONFTOOL/SC-RJ - Ferramenta de montagem 2708876
-
PSM-HCS-CLEAVETOOL - Ferramenta de montagem 2744995
-
PSM-HCS-CLEAVETOOL/B-FOC - Ferramenta de montagem 2708478
-
PSM-HCS-CLEAVETOOL/SCRJ - Ferramenta de montagem 2313122
-
FOC-HCS-RUGGED-1014/IP20/... - Cabo de junção de fibra óptica 2901555
-
FOC-HCS-RUGGED-1014/... - Cabo de junção de fibra óptica 1402191
-
PSM-FO-STRIP - Ferramenta de decapagem 2744199
Suas vantagens
Cabo de instalação robusto para a disposição em instalações e máquinas estacionárias
Para a área interna
Condutores individuais 2,9 mm em material FRNC altamente flexível
Elementos de alívio de tração em aramida altamente resistente a ruptura
Revestimento exterior em poliuretano robusto (PUR)
Sem halogênio, resistente a ozônio e UV
