FB-12SP ISO
-
Устройство сопряжения
2316312
Устройство сопряжения в окружении зоны 1 для полевой шины Foundation и PROFIBUS PA с клеммными соединениями для 12 тупиковых отводов с устройствами полевой шины.
Подробная информация о продукте
| Указание по применению | |
| Указание по применению | Только для промышленного использования |
| Ограничение износа | |
| Указание по ЭМС | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Тип изделия | Устройство сопряжения |
| Изоляционные характеристики | |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Питание | |
| Диапазон напряжения питания | 16 В DC ... 32 В DC (Вход на стороне магистральной линии) |
| Потребляемый ток, макс. | 50 мА (Магистральная линия, холостой ход) |
| 550 мА (максимальный ток магистральной линии) | |
| Питание | |
| Сечение гибкого провода | 2,50 мм² ... 0,20 мм² |
| Сечение жесткого провода | 2,50 мм² ... 0,20 мм² |
| Сечение гибкого проводника [AWG] | 24 ... 12 |
| Сечение провода AWG | 24 ... 12 |
| Данные по технике безопасности | |
| Входное напряжение Ui | 32 В |
| Индуктивность Li | 0 мГн |
| Емкость Ci | 0 мкФ |
| Макс. выходное напряжение Uo | 16,7 В |
| Макс. выходной ток Io | 250 мА |
| Макс. выходная мощность Po | 1,05 Вт |
| Максимальное безопасное напряжение Um | 253 В |
| IIC: макс. внешняя индуктивность Lo / макс. внешняя емкость Co | / 0,39 мкФ |
| IIB: макс. внешняя индуктивность Lo / макс. внешняя емкость Co | / 2,33 мкФ |
| IIC: макс. внешняя индуктивность Lo / макс. внешняя емкость Co | 0,56 мГн |
| IIB: макс. внешняя индуктивность Lo / макс. внешняя емкость Co | 2,27 мГн |
| Сигнал | FOUNDATION Fieldbus |
| PROFIBUS | |
| Данные: Foundation Fieldbus и сегмент PROFIBUS PA | |
| Тип подключения | Вставные винтовые клеммы COMBICON для любых ответвлений |
| Количество каналов | 12 |
| Нагрузочные резистор | Встроенный терминатор, активированный перемычкой на соответствующих клеммах |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Выходное номинальное напряжение | ≤ 14 В (Профессиональные ответвления) |
| Выходной ток | 35 мА (на ответвление) |

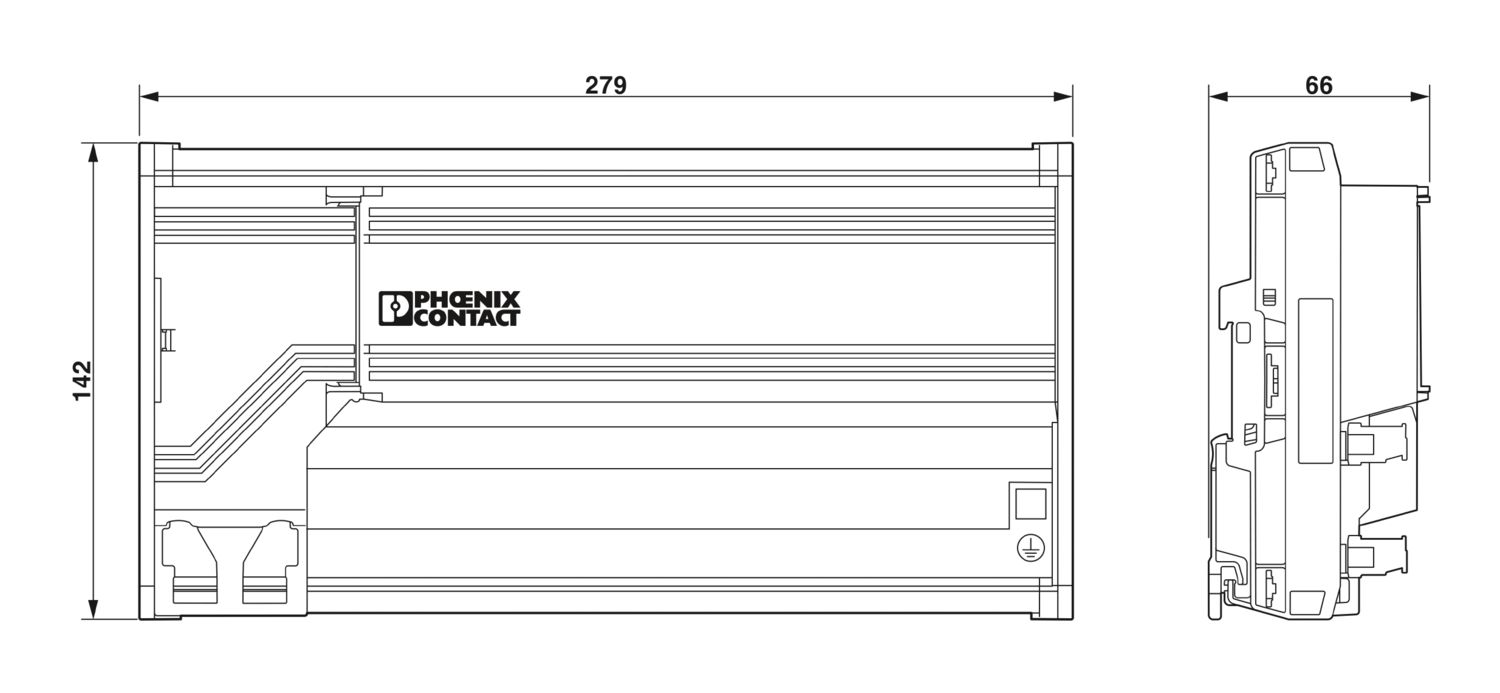

| Чертеж |
|
| Ширина | 279 мм |
| Высота | 142 мм |
| Глубина | 66 мм |
| Класс воспламеняемости согласно UL 94 | V0 |
| Проводники - полное сопротивление | Рекомендованный кабель полевой шины типа A |
| Устойчивость к коррозии согласно ANSI-ISA 71.04-1985 - степень тяжести G3 | : |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| IP30 (через магистральную линию) | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | < 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 95 % (без выпадения конденсата) |
| Ударопрочность | 15г на 11 мс |
| Вибрация (при эксплуатации) | 2г, 10 Гц ... 150 Гц |
| ATEX | |
| Маркировка | II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb II (1D) [Ex ia Da] IIIC Источник питания FISCO (ответвление линии) |
| Сертификат | DEMKO 16ATEX 1689X |
| IECEx | |
| Маркировка | Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC Источник питания FISCO (ответвление линии) |
| Сертификат | IECEx UL 16.0114X |
| UKCA Ex (UKEX) | |
| Маркировка | II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb II (1D) [Ex ia Da] IIIC Источник питания FISCO (ответвление линии) |
| Сертификат | UL21UKEX2210X |
| CCC Ex | |
| Маркировка | Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC |
| Данные по взрывозащищенности | |
| UL, США / Канада | Install in Class I, Div. 2, Groups A, B, C, D Entity/FISCO spur to: Class I, Groups A, B, C, D; Class II, Groups E, F, G; Class III; Group IIIC Class I, Zone 1 AEx eb ib mb [ia Ga] IIC T4 Gb [AEx ia Da] IIIC FISCO power supply (spur) Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC FISCO power supply (spur) |
| Стандарты / нормативные документы | |
| Стандарты / нормативные документы | Устойчивость к затухающим синусоидальным колебаниям в соответствии с МЭК 61000-4-12 |
| Стандарты / нормативные документы | |
| Стандарты / нормативные документы | Сухое тепло в соответствии с МЭК 61131-2 |
| Стандарты / нормативные документы | |
| Стандарты / нормативные документы | Влажное тепло в соответствии с МЭК 61131-2 |
| Стандарты / нормативные документы | |
| Стандарты / нормативные документы | Ударные и вибрационные нагрузки по EN 61131-2 и EN 50178 |
| Стандарты / нормативные документы | МЭК 61158-2 |
| Тип монтажа | Установка на монтажную рейку |
| Монтажное положение | на горизонтальной и вертикальной монтажной рейке NS 35 согласно EN 60715 |
Преимущества для вас
Защита от короткого замыкания с ограничением тока на каждое ответвление
Три зоны изоляции: тупиковые отводы 1–4, 5–8 и 9–12.
Отсутствие проблем с радиусом изгиба кабеля за счет штекерной конфигурации только на одной стороне
Подключение до 12 полевых устройств Foundation или PROFIBUS PA в окружениях зоны 0/1
Предварительно монтированный нагрузочный резистор
