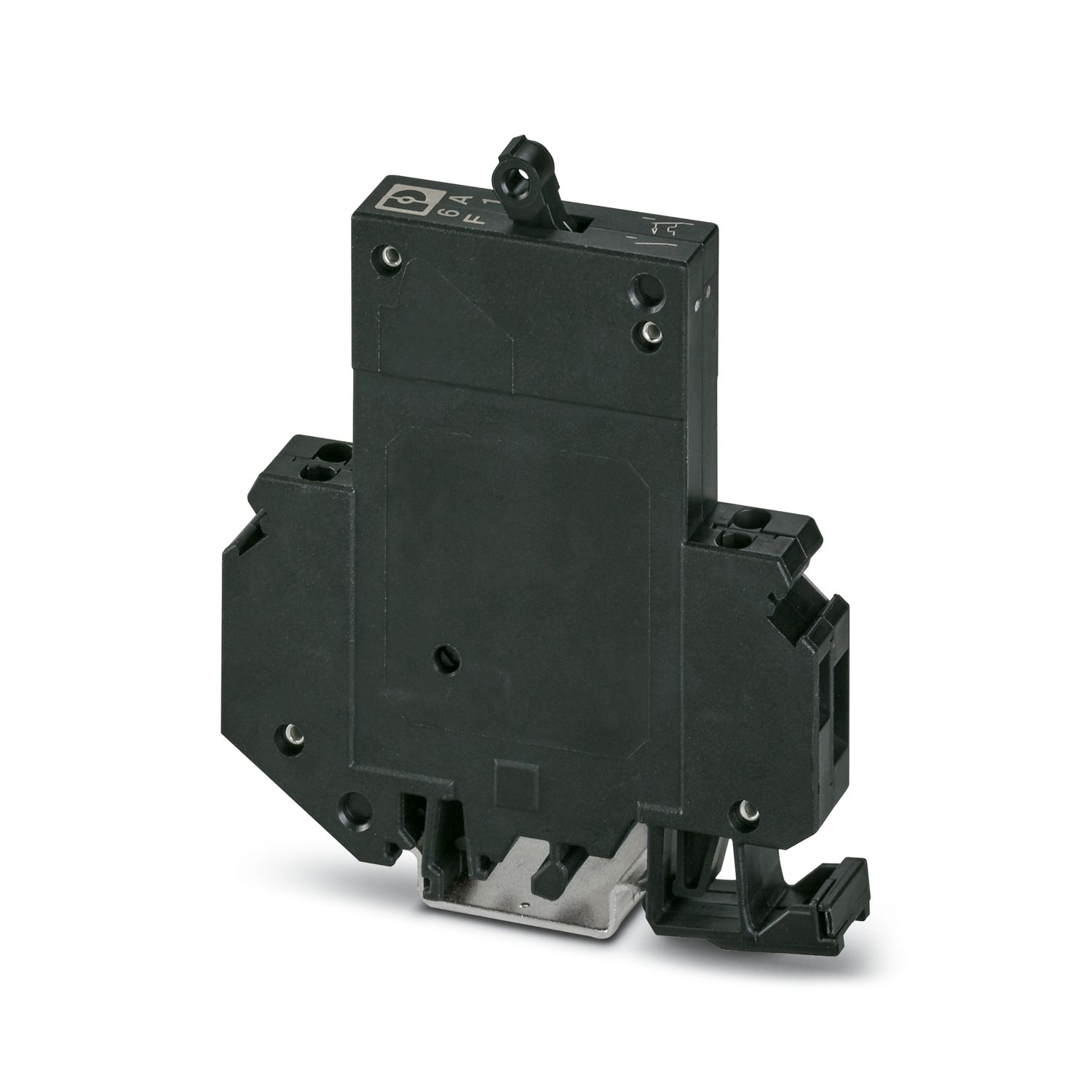

TMC 1 F1 100 6,0A
-
Термомагнитный защитный выключатель
0914141
Термомагнитный защитный выключатель, 1-контактный, тип подключения: Винтовые зажимы, номинальный ток: 6 A, характеристика срабатывания: F1 (быстродействующий), тип предохранителя: Автомат, тип монтажа: Монтажная рейка: 35 мм, расчетный ток: 6 A
Подробная информация о продукте
| Тип изделия | Термомагнитные автоматические выключатели |
| Серия изделий | TMC |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Полюсов | 1 |
| Количество точек подключения | 4 |
| Количество рядов | 2 |
| Количество каналов | 1 |
| Изоляционные характеристики | |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Тип предохранителя | Автомат |
| Общая информация | |
| Pасчетное напряжение | 65 В DC |
| Номинальный ток IN | 6 A |
| Расчетное импульсное напряжение | 2,5 кВ |
| Сопротивление изоляции Riso | > 100 МОм (500 В постоян. тока) |
| Вспомогательный электроконтур | 240 В AC / 1 A (с малой индукцией) |
| 65 В AC / 1 A (с малой индукцией) | |
| Тип срабатывания | TM (термомагнитный) |
| Сопротивление прибора | 0,42 Ω |
| Измеренная коммутационная способность короткого замыкания Icn | 2500 A (32 В DC) |
| Коммутационная способность короткого замыкания | 2000 A (UL 1077: 65 В DC) |
| Электрическая прочность | 3000 В AC (Область срабатывания) |
| 3000 В AC (От основного к вспомогательному электроконтуру) | |
| Макс. кол-во коммутационных циклов | 10000 (при 1 x In, индукт.) |
| Предохранитель | F1 (быстродействующий) |
| Исполнение контакта | 1 замыкающий контакт |
| Индикатор / дистанционная сигнализация | |
| Наименование, подключение | Вспомогательный контакт |
| Рабочее напряжение | 250 В AC |
| 65 В DC | |
| Рабочий ток | 6 A AC (с малой индукцией) |
| Главный контакт | |
| Резьба винтов | M3 |
| Момент затяжки | 0,6 ... 0,8 Нм |
| Длина снятия изоляции | 12 мм |
| Калиберная пробка | A3 |
| Сечение жесткого провода | 0,2 мм² ... 6 мм² |
| Сечение проводника AWG | 24 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,25 мм² ... 4 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,25 мм² ... 2,5 мм² |
| 2 жестких провода одинакового сечения | 0,2 мм² ... 0,75 мм² |
| 2 гибких провода одинакового сечения | 0,2 мм² ... 0,75 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 0,25 мм² ... 1 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 2,5 мм² |
| Номинальный ток | 6 A |
| Вспомогательный контакт | |
| Резьба винтов | M3 |
| Момент затяжки | 0,6 ... 0,8 Нм |
| Длина снятия изоляции | 12 мм |
| Калиберная пробка | A1 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,25 мм² ... 2,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,25 мм² ... 1,5 мм² |
| 2 жестких провода одинакового сечения | 0,2 м² ... 0,75 м² |
| 2 гибких провода одинакового сечения | 0,2 м² ... 0,75 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 0,25 мм² ... 0,5 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 0,75 мм² |
| Главный контакт | |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M3 |
| Момент затяжки | 0,6 Нм ... 0,8 Нм |
| Длина снятия изоляции | 12 мм |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение жесткого провода | 0,2 мм² ... 6 мм² |
| Сечение проводника AWG | 24 ... 10 |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 4 мм² |
| Вспомогательный контакт | |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M3 |
| Момент затяжки | 0,6 Нм ... 0,8 Нм |
| Длина снятия изоляции | 12 мм |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 2,5 мм² |
| Чертеж |
|
| Ширина | 12,5 мм |
| Высота | 82,5 мм |
| Глубина | 96 мм |
| Цвет | черный (RAL 9005) |
| Класс воспламеняемости согласно UL 94 | V-2 |
| Группа изоляционного материала | II |
| Изоляционный материал | PA66 |
| Механические данные | |
| Открытая боковая стенка | Нет |
| Условия окружающей среды | |
| Степень защиты | IP30 (Область срабатывания) |
| IP20 (Участок подсоединения) | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C |
| Определение влажности | 240 ч, 95 % ОВ, 40 °C |
| Стандарты/нормативные документы | EN 60934 |
| Стандарты/нормативные документы | UL 1077 |
| Тип монтажа | Монтажная рейка: 35 мм |
