PV-C1M-C-HSG - Штекерные соединители для ФГ-систем

1050770

Штекерные соединители для ФГ-систем, Серия изделий: SUNCLIX, цвет: черный, полюсов: 1, сечение жилы мин.: 2,5 мм², сечение жилы макс.: 6 мм², расчетное напряжение: 1500 V DC, расчетный ток: 40 A, Тип подключения: Обжим, Тип контакта: Штифт, мин. диаметр кабеля: 5 мм, макс. диаметр кабеля: 8 мм

Подробная информация о продукте

Указания по безопасности
Указания по безопасности	• ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
	• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
	ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества.
	• Продукты предназначены для использования в установках, устройствах управления и электрических приборах.
	• Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки.
	• Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products).
	• При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь.
	• При рабочем напряжении > 50 В AC электропроводящие корпуса разъемов должны быть заземлены
	• Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом.
	• Соблюдать соответствующие технические данные. Информацию можно найти: o на изделии o на упаковочной этикетке o в прилагаемой документации o в сети по адресу phoenixcontact.com/products рядом с изделием
	• Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products.
	• Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием
	• Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1:2008-12).
	• Эксплуатировать штекерный соединитель только в полностью вставленном и заблокированном состоянии.
	• Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ.
	• Соблюдайте минимальный радиус изгиба проводника. Прокладывайте проводник, не скручивая его.

Тип изделия	Фотогальванический штекерный соединитель
Серия изделий	SUNCLIX
Полюсов	1
Изоляционные характеристики
Степень защиты	II
Степень загрязнения	2

Расчетное напряжение (II/2)	1500 В
Номинальное напряжение ATD	1500 V DC (II/2,00) согласно МЭК 62852:2014/AMD1:2020
	1500 V DC согласно UL 6703
Расчетное импульсное напряжение	16 кВ
Расчетное импульсное напряжение (III/3)	16 кВ
Расчетный ток	40 A (согласно МЭК 62852:2014/AMD1:2020)
Расчетный ток (4,0 мм²)	34 A (согласно МЭК 62852:2014/AMD1:2020)
Расчетный ток (2,5 мм²)	27 A (согласно МЭК 62852:2014/AMD1:2020)
Расчетный ток	50 A (согласно UL 6703)
	35 A (согласно UL 6703)
	30 A (согласно UL 6703)
Проходное сопротивление	≤ 0,45 мΩ
Переходное сопротивление	< 0,3 мΩ (Обжим к обжиму)

Тип подключения	Обжим
Длина снятия изоляции	8 мм

Ширина	20 мм
Высота	20 мм
Длина	75,6 мм

Цвет	черный
Цвет корпуса	черный
Материал Корпус	PPE
Материал Контакт	Cu
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	II
Изоляционный материал	mPPE
Материал кабельного сальника	EPDM
Материал, контактная поверхность	Ag

Наружный диаметр кабеля	5 мм ... 8 мм
Наружный диаметр кабеля	5 мм ... 8 мм
Отдельная жила, сечение	2,5 мм² 6 мм² 14 AWG 10 AWG
Длина снятия изоляции c одножильного кабеля	9 мм -1 мм
Усилие извлечения провода	> 80 Н (МЭК 62852:2014)

Наружный диаметр кабеля	5,00 мм 8,00 мм
Механические данные
Наружный диаметр кабеля	5,00 мм 8,00 мм
Циклы установки	100
Усилие установки	45 Н ±10 Н
Усилие съема	250 Н ±50 Н (в заблокированном состоянии)

Условия окружающей среды
Степень защиты	IP66/IP68 (2 m / 24 h) (вставлен)
	IP20 (неустановленный)
	IP66/IP68 (2 м / 24 ч)
Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C (В зависимости от кривой изменения параметров от температуры.)
Температура окружающей среды (при монтаже)	-5 °C ... 50 °C

Стандарты/нормативные документы	МЭК 62852:2014/AMD1:2020

Коммерческие данные

Номер артикула	1050770
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	ABLBBB
GTIN	4055626670218
Вес/шт. (с упаковкой)	13,313 g
Вес/шт. (без упаковки)	13,27 g
Номер таможенного тарифа	85359000
Страна происхождения	IN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	1500 В	50 A	14 - 10

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Технология обжимного соединения для автоматизированного монтажа

Высокая производительность благодаря посеребренным контактам

Международные допуски МЭК и UL позволяют использовать изделие во всем мире

Уникальная стыковочная часть SUNCLIX

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Triphenyl phosphate (№ CAS: 115-86-6)

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

PV-C1M-C-HSG - Штекерные соединители для ФГ-систем

1050770

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

UL одобрено

TÜV Rheinland

Совместимые изделия

Преимущества для вас

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

PV-C1M-C-HSG - Штекерные соединители для ФГ-систем 1050770

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

Совместимые изделия

PV-C PROTECTION CAP - Защитный колпачок 1785430

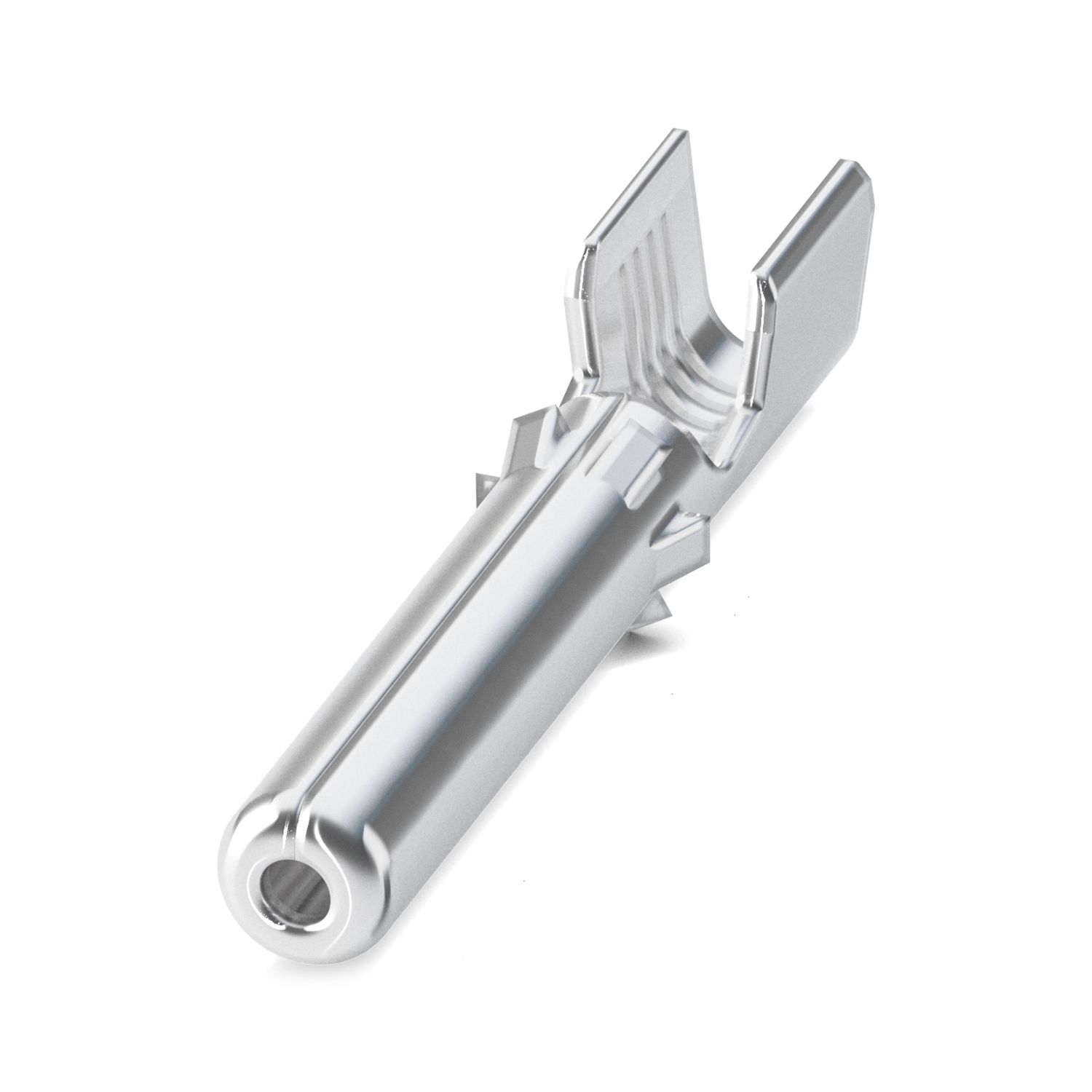

PV-C3M-C-6-R3000 - Обжимной контакт 1050766

PV-C3M-C-2,5-4-R3000 - Обжимной контакт 1050768

CRIMPFOX-P SR 6 - Обжимные клещи 1212755

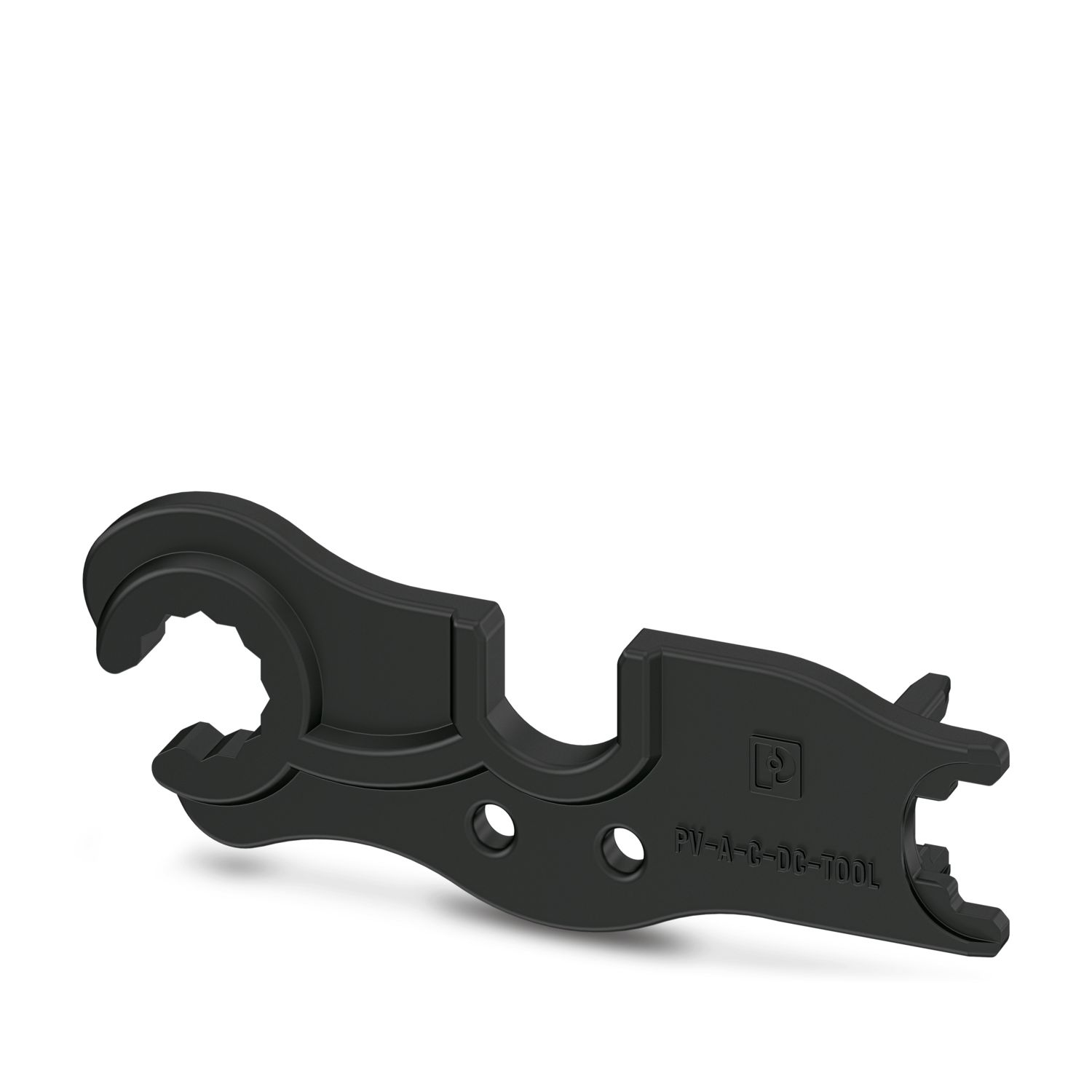

PV-A-C-DC-TOOL - Инструмент для демонтажа наконечников 1069522
