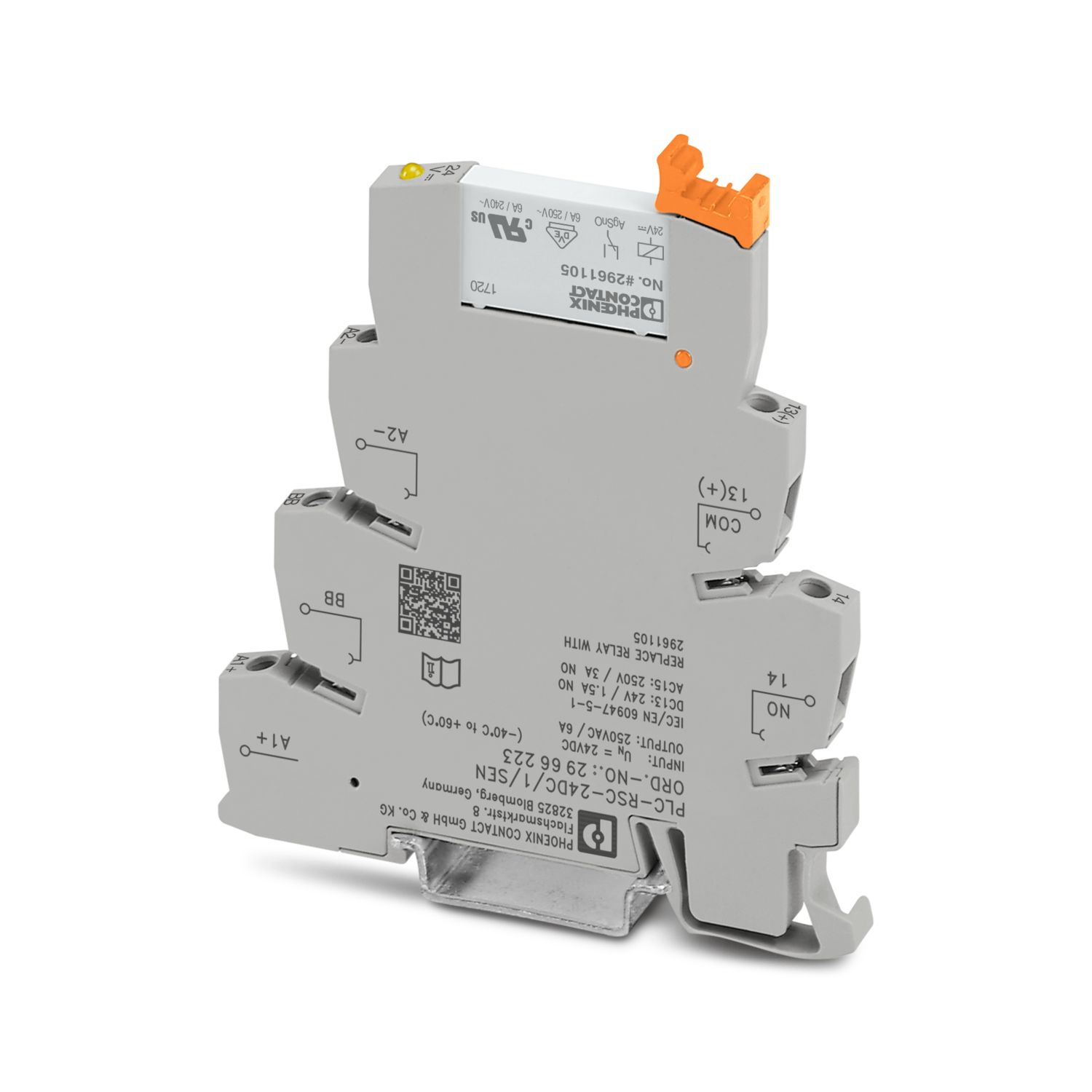

PLC-RSC- 24DC/ 1/SEN - Релейный модуль - 2966223

Подробная информация о продукте

Технические характеристики

Характеристики изделий

Тип изделия	Релейный модуль
Серия изделий	PLC-INTERFACE
Применение	Функция ввода
Режим работы	100 % ED
Долговечность механическая	2x 10⁷ коммутационных циклов
Состояние обслуживания данных
Дата последней ревизии данных	19.03.2025

Электрические характеристики

Макс. мощность потерь при номинальных условиях	0,22 Вт
Испытательное напряжение (Обмотка/контакт)	4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Изоляционные характеристики: Катушка/контакт
Расчетное напряжение изоляции	250 В
Расчетная стойкость к импульсному напряжению	6 кВ
Категория перенапряжения	III
Степень загрязнения	3

Входные данные

Активная часть
Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений	18,5 В DC ... 33,6 В DC (20 °C)
Номинальное напряжение (вставное электромеханическое реле)	24 В DC
Логика работы привода	с одним устойчивым положением
Привод (полярность)	поляризованный
Типовой входной ток при U_N	9 мА
Время срабатывания, типовое	5 мс
Время возврата, типовое	8 мс
Защитная схема	Нулевой диод, диод защиты от переполюсовки
Индикация рабочего напряжения	да

Выходные данные

Коммутация
Исполнение контакта	1 замыкающий контакт
Тип коммутационного контакта	Одинарный контакт
Материал контакта	AgSnO
Максимальное напряжение переключения	250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...)
Минимальное напряжение переключения	12 В AC/DC
Макс. ток продолжительной нагрузки	6 A
Максимальный пусковой ток	10 A (4 с)
Минимальный коммутационный ток	10 мА
Ток короткого замыкания	200 A (условный ток короткого замыкания)
Мощность отключения (активная нагрузка), максимальная	140 Вт (при 24 В DC)
		20 Вт (При 48 В DC)
		18 Вт (При 60 В DC)
		23 Вт (При 110 В DC)
		40 Вт (При 220 В DC)
		1500 ВА (при 250 В AC)
Выходные предохранители	4 A gL/gG NEOZED

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого провода	0,14 мм² ... 2,5 мм²
Сечение гибкого провода	0,14 мм² ... 2,5 мм²
	0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник)
	2x 0,5 мм² ... 1,5 мм² (Сдвоенный кабельный наконечник)
Сечение проводника AWG	26 ... 14
Момент затяжки	0,6 Нм ... 0,8 Нм

Размеры

Ширина	6,2 мм
Высота	80 мм
Глубина	94 мм

Спецификации материала

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0 (Корпус)

Экологические условия и условия эксплуатации

Условия окружающей среды
Степень защиты (Установочный блок реле)	IP20 (Установочный блок реле)
Температура окружающей среды (при эксплуатации)	-25 °C ... 70 °C (см. Изменение хар-к)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C

Допуски

CE
Сертификат	Соответствие требованиям ЕС
UKCA
Сертификат	Соответствие требованиям UKCA
Разрешение на применение в судостроении
Сертификат	TAE0000196
Испытание вредными газами
Маркировка	ISA-S71.04. G3 Harsh Group
Маркировка		EN 60068-2-60
Данные судостроения
Temperature	D
Humidity	A
Вибрации	B/C
EMC	B
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Данные по ЭМС

Электромагнитная совместимость	Соответствует Директиве по ЭМС
Директива по низкому напряжению	Соответствие Директиве по низкому напряжению

Стандарты и предписания

Стандарты / нормативные документы
Стандарты / нормативные документы	МЭК 60664
	МЭК 60664A
	DIN VDE 0110
	МЭК 60255/DIN VDE 0435 (соотв. разделы)

Монтаж

Тип монтажа	Установка на монтажную рейку
Указания по монтажу	устанавливаются в ряд без промежутков
Монтажное положение	на выбор

Коммерческие данные

Номер артикула	2966223
Упаковочная единица	10 Количество
Минимальное количество, предусмотренное условиями заказа	10 Количество
Код продажи	08
Ключ изделия	DK6226
GTIN	4017918130701
Вес/шт. (с упаковкой)	38,89 g
Вес/шт. (без упаковки)	33,61 g
Номер таможенного тарифа	85364190
Страна происхождения	DE

Классификация

Сертификаты

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да
насколько известно, действует освобождение от исполнения требований	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Hexahydromethylphthalic anhydride (№ CAS: Не применимо)
Указание на вещество-кандидата согласно REACH (№ CAS)		Lead (№ CAS: 7439-92-1)
SCIP	53b52dad-6949-4727-ac6f-a42994e8ced5
