Компактные реле времени в корпусе 6,2 мм для управления временными характеристиками.
Настройка времени осуществляется спереди с помощью ручки настройки с рифлёной головкой со шкалой, которая для предотвращения случайного сбоя настройки утоплена в корпус. Для настройки используйется отвертка (ширина стержня 2,5 мм).
Поставляются компактные реле времени, обеспечивающие настройку времени в различных диапазонах и оснащенные винтовыми, пружинными зажимами, а также зажимами Push-in.

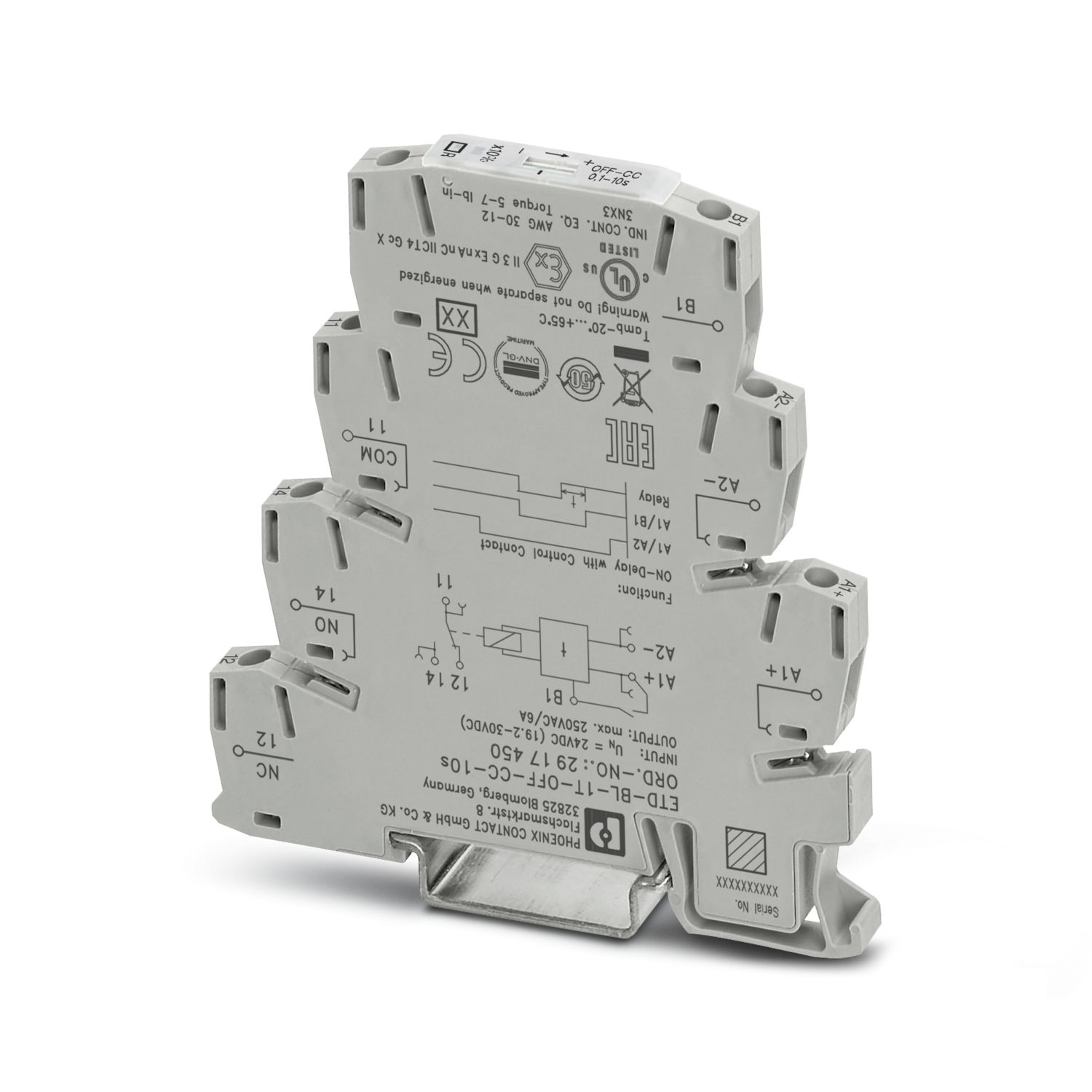

ETD-BL-1T-OFF-CC- 10S
-
Реле времени
2917450
Реле времени с задержкой отключения (с управляющим контактом), с регулируемым временным промежутком (0,1 - 10 секунд), с винтовыми зажимами
Подробная информация о продукте
| Тип изделия | Реле времени |
| Режим работы | 100 % ED |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Изоляционные характеристики | |
| Изоляция | Основная изоляция |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Долговечность, электрич. | прибл. 2x 105 коммутационных циклов при активной нагрузке, полная мощность 1000 ВА |
| Расчетное напряжение изоляции | 300 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Диапазон входных напряжений | 24 В DC (19,2 ... 30 В DC) |
| Номинальный ток, тип. | 15 мА (Реле ВКЛ) |
| 7 мА (Реле ОТКЛ) | |
| Функция | OFF-CC: задержка отключения с управляющим контактом |
| Диапазон настроек Время | 0,1 c ... 10 c |
| Точность настройки | ≤ 2,5 % (от конечного значения по шкале) |
| Стабильность повторяемости | ≤ 0,5 % (от предельного значения измерительного диапазона) |
| Управление | |

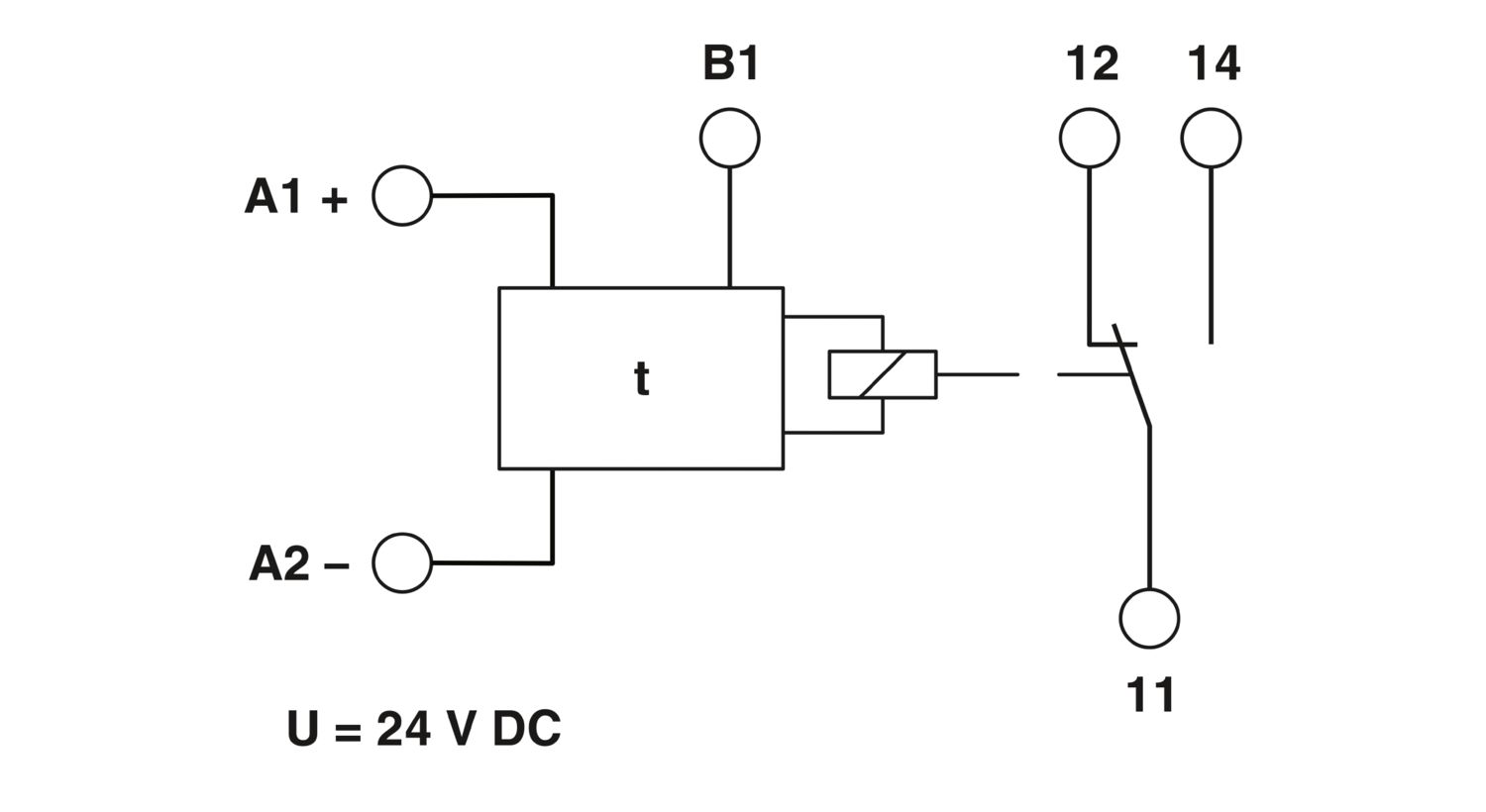

| Наименование, подключение | с потенциалом, клеммы A1-B1 |
| Длительность управляющего импульса | мин. 50 мс |
| Коммутация | |
| Исполнение контакта | 1 сухой переключающий контакт |
| Выходные предохранители | 6,3 A (быстродействующий) |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 30 ... 12 |
| Момент затяжки | 0,6 Нм ... 0,8 Нм |
| 5 lbf-in. ... 7 lbf-in. |
| Индикатор состояния | LED зел. (питание) |
| Желтый светодиод (реле активно) |
| Ширина | 6,2 мм |
| Высота | 80 мм |
| Глубина | 86 мм |
| Цвет | серый (RAL 7042) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Тип изоляционного материала, корпус | Полиамид РА, самозатухающий |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
| CE | |
| Сертификат | Соответствие требованиям ЕС |
| UKCA | |
| Сертификат | Соответствие требованиям UKCA |
| ATEX | |
| Маркировка | II 3 G Ex nA nC IIC T4 Gc X |
| UL, США / Канада | |
| Маркировка | UL/C-UL Listed UL 508 |
| GL | |
| Маркировка | GL EMC 1 C |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению |
| Помехоустойчивость | EN 61000-6-2 |
| Указание | В случае электромагнитных помех возможны незначительные отклонения. |
| Излучение помех | |
| Стандарты/нормативные документы | EN 61000-6-4 |
| Стандарты / нормативные документы | EN 50178 |
| Тип монтажа | Установка на монтажную рейку |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Монтажное положение | на выбор |
| Номер артикула | 2917450 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | DK66ZZ |
| Страница каталога | Стр. 261 (C-5-2019) |
| GTIN | 4046356367752 |
| Вес/шт. (с упаковкой) | 70,8 g |
| Вес/шт. (без упаковки) | 50,9 g |
| Номер таможенного тарифа | 85364900 |
| Страна происхождения | DE |
UNSPSC
| UNSPSC 21.0 | 39122329 |
| EU RoHS | |
| Отвечает требованиям Директивы RoHS | Да |
| насколько известно, действует освобождение от исполнения требований | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
|
| EU REACH SVHC | |
| Указание на вещество-кандидата согласно REACH (№ CAS) | Lead (№ CAS: 7439-92-1) |
Преимущества для вас
Малая ширина (6,2 мм)
Высокая точность установки с помощью накатной ручки настройки с маркировкой и подсветкой
