ELR W3/ 2-500 MM - Реле реверсирования нагрузки - 2982621

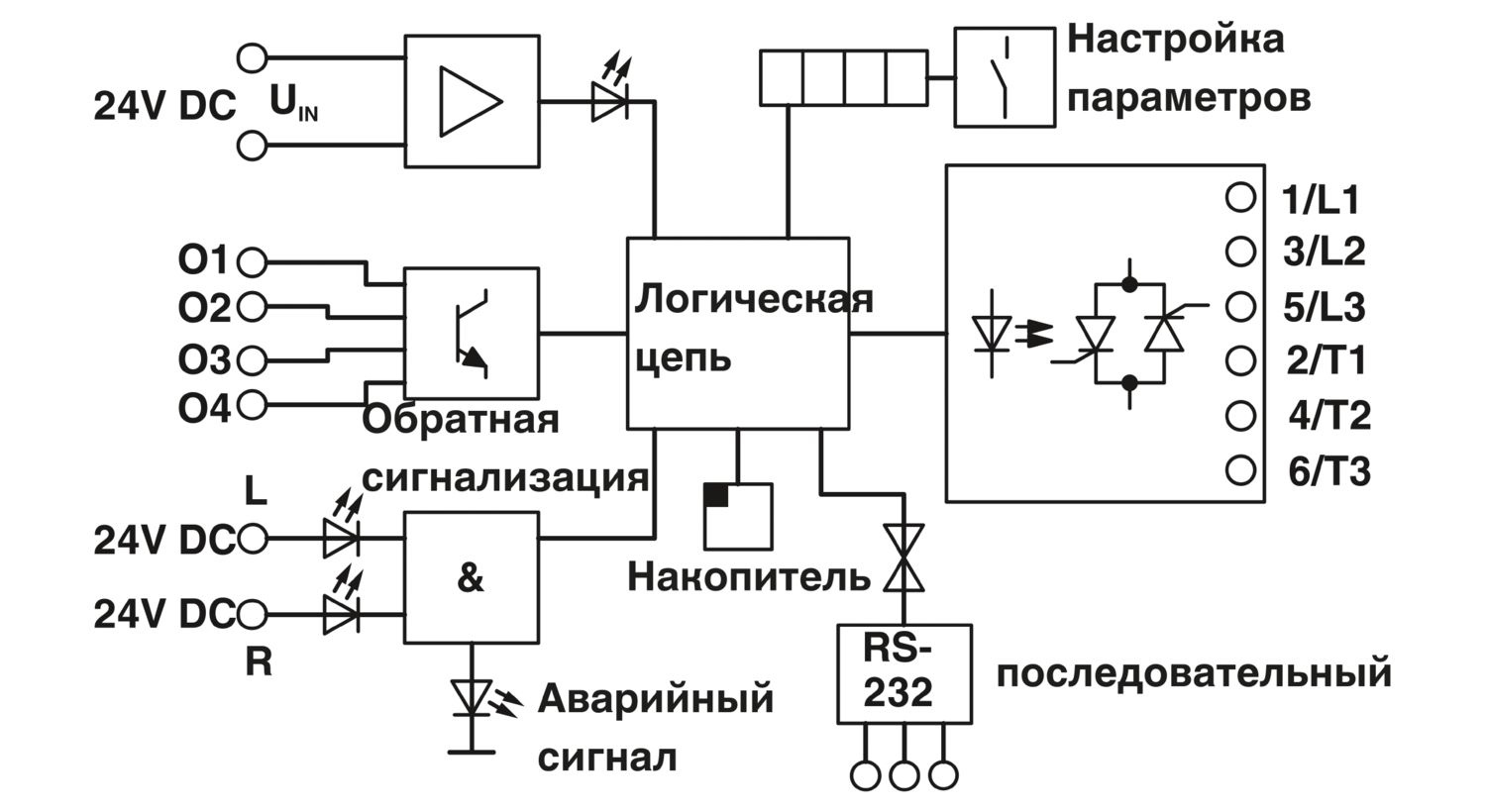

Режим работы	100 % ED

Количество фаз	3
Тип сети	3 фазная
Испытательное напряжение, вход / выход	2,5 кВ
Частота реверсирования	≤ 2,5 Гц (при сos φ = 0,5)
Питание
Наименование, вход	Питание устройства
Номинальное напряжение питания	24 В DC
Диапазон напряжений питания относительно U_VN	0,8 ... 1,2
Ток покоя	80 мА
Защитная схема	Защита от переполюсовки; Последовательно подключенные диоды для защиты от неправильного подключения
	Защита от перенапр.
Индикация рабочего напряжения	LED зел.
Индикация ошибок	СИД красн.
Индикатор состояния	СИД (желт.)

Управление
Наименование, вход	Вход управляющего сигнала, справа / слева
Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,8 ... 1,2
	0,8 ... 1,2
Типовой входной ток при U_N	7 мА
Время отклика в режиме нормальной нагрузки	< 35 мс
Время включения, типовое	< 25 мс
Время отключения, типовое	< 25 мс
Время отклика в режиме нормальной нагрузки	< 35 мс
Частота коммутации	< 2,5 Гц (при сos φ = 0,5)
Измерение тока
Базовая точность	± 2 % (от предельного значения, cos(phi) 0,3 - 0,7)
Диапазон токов	0,1 A ... 2 A
Измерение свыше	Преобразователь тока для каждой цепи

Выход AC
Номинальное напряжение	500 В AC
Диапазон номинального выходного напряжения	110 В AC ... 550 В AC
Пиковое запирающее напряжение	1500 В
Частота сети	50 Гц
	60 Гц
Ток нагрузки	1,8 A (См. график завис. пар.)
Диапазон токовой нагрузки	150 мА
Ток утечки	тип. 7 мА
Остаточное напряжение	тип. 1,4 В
Импульсный ток	360 A (tp = 10 мс, при 25 °C)
Предельная нагрузка	645 A²c
Защитная схема	RC-звено; RC-звено
	Защита от перенапр.
Ограничение верхнего предела напряжения	> 880 В
Контакты обратной связи O1-O4
Количество выходов	4
Номинальное напряжение	U_VN - 1 В
Ток длительной нагрузки	макс. 50 мА

Цепь управления
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого провода	0,2 мм² ... 6 мм²
Сечение гибкого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 10
Цепь нагрузки
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого провода	0,2 мм² ... 6 мм²
Сечение гибкого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 10

Данные
Интерфейс	RS-232
Скорость передачи данных	4800 бит

Ширина	62 мм
Высота	94 мм
Глубина	122 мм

Цвет	зеленый (RAL 6021)

Условия окружающей среды
Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178
	безопасное разделение
Требования к электростанции
Стандарты / нормативные документы	DWR 1300/ZXX01/DD/7080.8d
Соответствующие требованиям по ЭМВ
Стандарты / нормативные документы	EN 61000-6-2
	EN 61000-6-4

Указания по монтажу	устанавливаются в ряд с промежутком > 20 мм
Монтажное положение	Вертикально (монтажная рейка горизонтальная)

Номер артикула	2982621
Упаковочная единица	1 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	DK7221
GTIN	4017918975241
Вес/шт. (с упаковкой)	874,7 g
Вес/шт. (без упаковки)	748,92 g
Номер таможенного тарифа	85364900
Страна происхождения	DE

Преимущества для вас

Возможность подсоединения к модулю ELR-PB-GATEWAY

Специальные устройства ELR-MM EX для применения в химической и нефтехимической промышленности. Сертификат о прохождении испытаний прилагается.

Постоянный контроль состояния

Индикация результатов измерения полезной мощности каждые 6,6 мс

Коммутация позиционных и регулирующих приводов, насосов и инструментов, контроль функциональности, загрязнения или износа

Индикация полной, полезной и реактивной мощности, токов, напряжений, фазовых углов, показателей счетчика коммутационных циклов и рабочего времени

Свободное параметрирование порогов сигнализации и переключения для распознавания недостаточной или чрезмерной нагрузки

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
