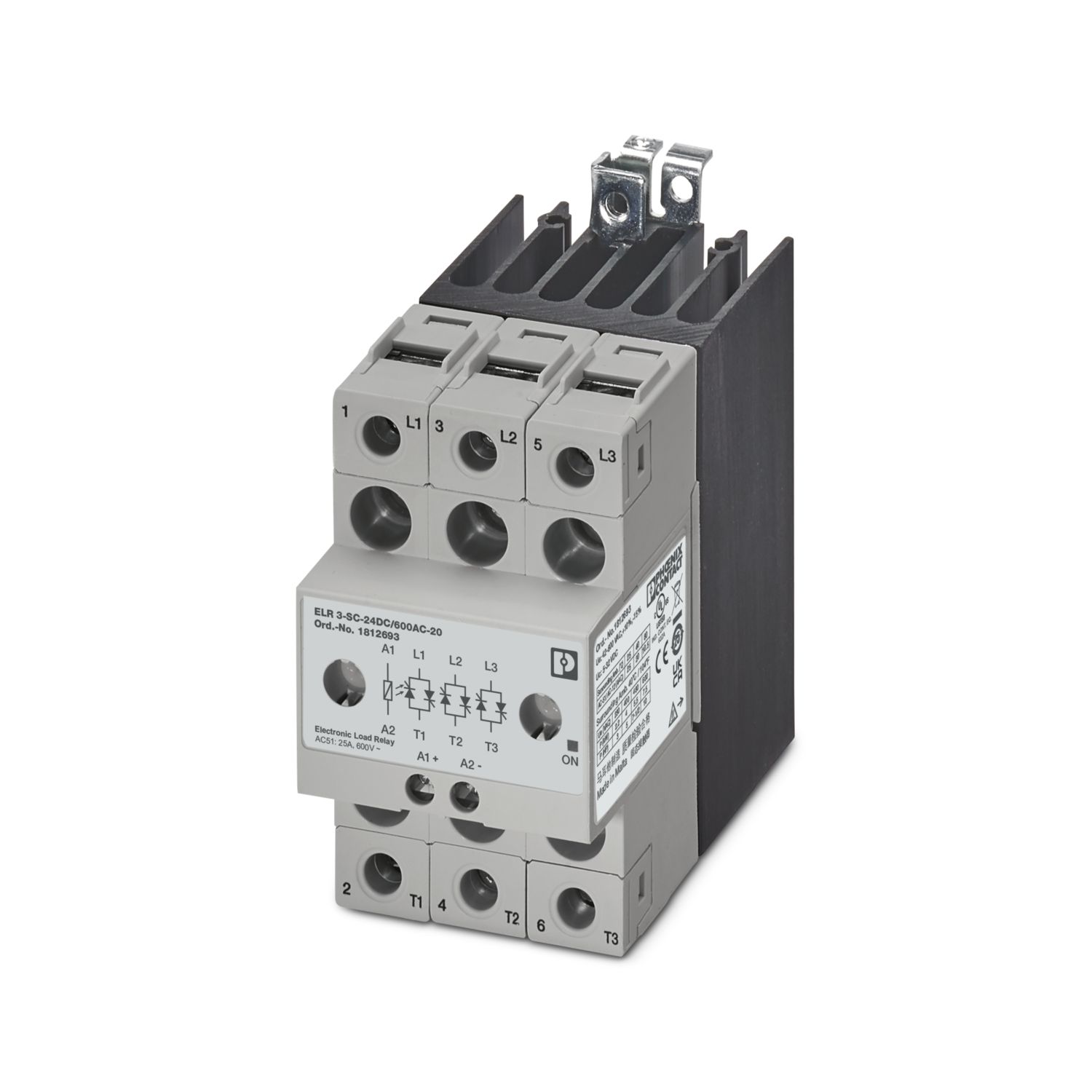

ELR 3-SC-24DC/600AC-20
-
Полупроводниковый контактор
1812693
3-фазный полупроводниковый контактор, входное напряжение: 24 В DC, выходной ток: 20 A, выключатель нулевого напряжения
Подробная информация о продукте
| Тип изделия | Полупроводниковый контактор |
| Макс. мощность потерь при номинальных условиях | 60 Вт |
| Тип сети | 3 фазная |
| Испытательное напряжение | 4 кВ |
| Изоляционные характеристики | |
| Расчетное напряжение изоляции | 600 В |
| Расчетное импульсное напряжение | 6 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Управление | |
| Наименование, вход | Вход управляющего сигнала |
| Номинальное напряжение цепи управления UC | 24 В DC |
| Диапазон напряжения срабатывания | 5 В DC ... 32 В DC |
| Номинальный ток цепи управления IC | 29 мА |
| Порог срабатывания | ≤ 1 В DC (Сигнал «0») |
| ≥ 4,8 В DC (Сигнал «1») | |
| Защитная схема | Защита от переполюсовки |
| Защита от перенапр. | |
| Индикация рабочего напряжения | LED зел. |
| Выход нагрузки | |
| Диапазон рабочих напряжений | 42 В AC ... 660 В AC |
| Расчетный рабочий ток при AC-51 | 20 A |
| Расчетный рабочий ток при AC-53a | 10 A (TA = 40 °C) |
| Частота сети | 45 Гц ... 65 Гц |
| Диапазон токовой нагрузки | 250 мА ... 20 A (см. Изменение хар-к) |
| Ток утечки | 5 мА (в состоянии off) |
| Импульсный ток | 600 A (t = 10 мс) |
| Предельная нагрузка | 1800 A2c |
| Защитная схема | Варистор |
| Фазовый угол cos phi, мин. | 0,5 |
| Цепь управления | |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,5 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,5 мм² ... 2,5 мм² |
| Сечение проводника AWG | 18 ... 12 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| 4,4 lbf-in. ... 5,3 lbf-in. | |
| Цепь нагрузки | |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 12 мм |
| Резьба винтов | M4 |
| Сечение жесткого провода | 2,5 мм² ... 6 мм² |
| Сечение гибкого провода | 1 мм² ... 4 мм² |
| Сечение проводника AWG | 14 ... 10 |
| Момент затяжки | 1,5 Нм ... 2 Нм |
| 13,3 lbf-in. ... 17,7 lbf-in. | |
| Подключение защитного проводника | |
| Тип подключения | Кольцевой кабельный наконечник |
| Резьба винтов | M5 |
| Момент затяжки | 1,5 Нм |
| Ширина | 54 мм |
| Высота | 110 мм |
| Глубина | 102,5 мм |
| Цвет | серый (RAL 7042) |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Тип монтажа | Установка на монтажную рейку |

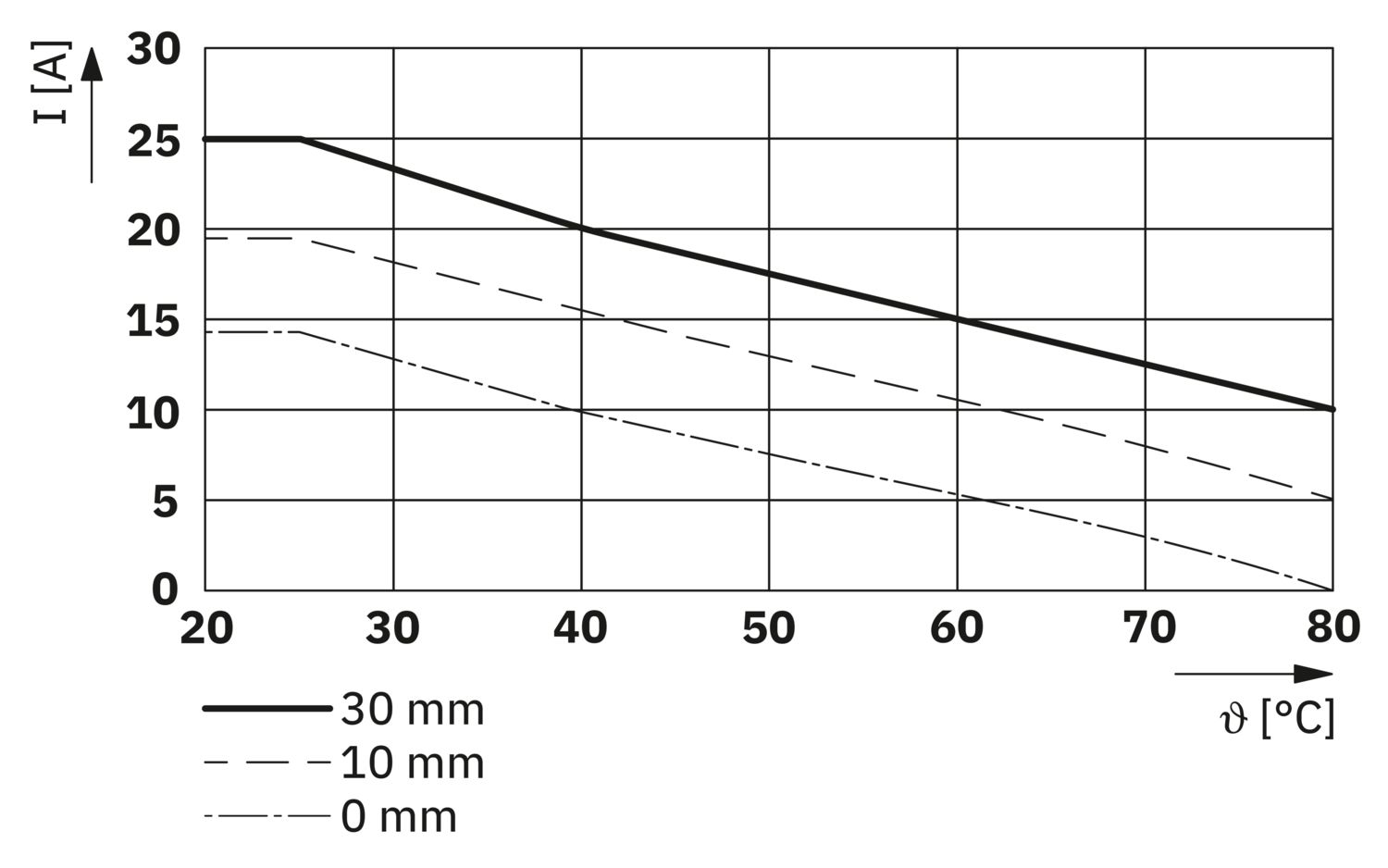

| Указания по монтажу | см. график зависимости от темп. |
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Номер артикула | 1812693 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | DK6841 |
| GTIN | 4067923440302 |
| Номер таможенного тарифа | 85364190 |
ECLASS
| ECLASS-13.0 | 27371003 |
| ECLASS-15.0 | 27371003 |
ETIM
| ETIM 9.0 | EC000066 |
| EU RoHS | |
| Отвечает требованиям Директивы RoHS | Да |
| насколько известно, действует освобождение от исполнения требований | 6(c), 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
|
| EU REACH SVHC | |
| Указание на вещество-кандидата согласно REACH (№ CAS) | Lead (№ CAS: 7439-92-1) |
