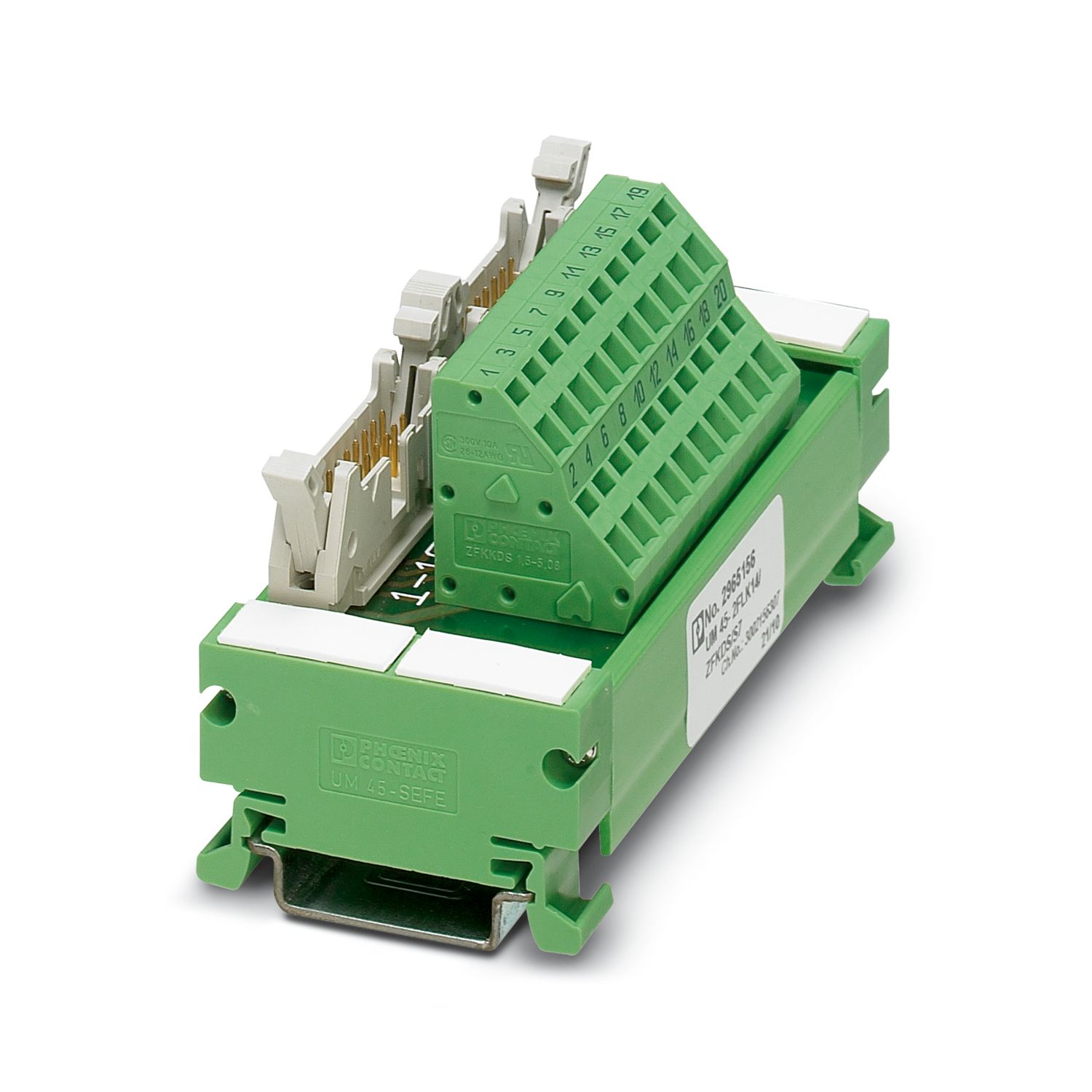

UM 45- 2FLK14/ZFKDS/S7
-
Пассивный модуль
2965156
Интерфейсный модуль VARIOFACE для Siemens SIMATIC® S7-300 для максимум 16 каналов, с маркировкой SIMATIC® (1-20), с пружинными зажимами, ширина модуля: 98 мм
Подробная информация о продукте
| Тип изделия | Интерфейсный модуль |
| Серия изделий | VARIOFACE |
| Полюсов | 14 |
| Количество каналов | 2 |
| 4 | |
| 6 | |
| 8 | |
| 16 | |
| Изоляционные характеристики: Воздушные пути и пути утечки | |
| Изоляция | Функциональная изоляция |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Рабочее напряжение (DC) | ≤ 60 В DC |
| Ток (на ветвь) | ≤ 1 A |
| Ток (Напряжение сети питания на байт) | ≤ 3 A |
| Воздушные пути и пути утечки | |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0,6 кВ (1,2 / 50 мкс) |
| Поддерживаемые устройства управления GE-FANUC 90-30 | |
| Подходящая плата ввода-вывода | IC693 MDL732 |
| IC693 MDL733 | |
| IC693 MDL740 | |
| IC693 MDL741 | |
| IC693 MDL742 | |
| IC693 ALG220 | |
| IC693 ALG221 | |
| IC693 ALG222 | |
| IC693 ALG223 | |
| IC693 ALG390 | |
| IC693 ALG391 | |
| IC693 ALG392 | |
| IC693 ALG442 | |
| Поддерживаемые устройства управления SIEMENS S7-300 / ET 200 M | |
| Подходящая плата ввода-вывода | CPU 312C |
| CPU 313C-2DP | |
| CPU 314C-2PtP | |
| 6ES7321-1BH50-0AA0 | |
| 6ES7321-7BH01-0AB0 | |
| 6ES7321-1BH02-0AA0 | |
| 6ES7321-1BL00-0AA0 | |
| 6ES7322-1BH01-0AA0 | |
| 6ES7322-8BF00-0AB0 | |
| 6ES7322-1BL00-0AA0 | |
| 6ES7323-1BH01-0AA0 | |
| 6ES7323-1BL00-0AA0 | |
| 6ES7331-7KF02-0AB0 | |
| 6ES7331-7KB02-0AB0 | |
| 6ES7331-7NF00-0AB0 | |
| 6ES7331-7PF01-0AB0 | |
| 6ES7331-7PF11-0AB0 | |
| 6ES7332-5HD01-0AB0 | |
| 6ES7332-5HB01-0AB0 | |
| 6ES7332-7ND02-0AB0 | |
| 6ES7334-0CE01-0AA0 | |
| 6ES7334-0KE00-0AB0 | |
| 6ES7335-7HG01-0AB0 | |
| 6ES7335-7HG01-0AB0 | |
| 6ES7338-4BC01-0AB0 | |
| 6ES7350-1AH03-0AE0 | |
| 6ES7350-2AH01-0AE0 | |
| 6ES7351-1AH01-0AE0 | |
| 6ES7352-1AH02-0AE0 | |
| 6ES7353-1AH01-0AE0 | |
| 6ES7354-1AH01-0AE0 | |
| 6ES7355-0VH10-0AE0 | |
| 6ES7355-1VH10-0AE0 | |
| 6ES7357-4AH01-0AE0 | |
| 6ES7321-7BH01-0AB0 | |
| 6ES7331-7HF01-0AB0 | |
| 6ES7321-1BH10-0AA0 | |
| 6ES7322-1BH10-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| 6ES7336-4GE00-0AB0 | |
| Подключение 1 (уровень управления) | |
| Подключение согласно стандарту | МЭК 60603-13 |
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 2 |
| Полюсов | 14 |
| Циклы установки | > 50 |
| Размер шага | 2,54 мм |
| Подключение 2 (полевой уровень) | |
| Тип подключения | Пружинный зажим |
| Длина снятия изоляции | 7,5 мм |
| Полюсов | 20 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| 0,25 мм² ... 1,5 мм² (Кабельный наконечник без изолирующего хомута) | |
| 0,25 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение проводника AWG | 24 ... 14 |
| Размер шага | 5,08 мм |
| Индикатор состояния имеется | нет |
| Размеры изделия | |
| Ширина | 98 мм |
| Высота | 45 мм |
| Глубина | 50 мм |
| Цвет | зеленый (RAL 6021) |
| Тип изоляционного материала, корпус | ПВХ |
| Условия окружающей среды | |
| Степень защиты (Модуль) | IP00 |
| Степень защиты (Место установки) | ≥ IP54 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Высота | ≤ 2000 м |
| UKCA | |
| Сертификат | Соответствие требованиям UKCA |
| Воздушные пути и пути утечки | |
| Стандарты / нормативные документы | EN IEC 60664-1 |
| Тип монтажа | Установка на монтажную рейку |
| Монтажное положение | на выбор |
| Указания по эксплуатации | Для применения по назначению необходимо соблюдать требования директивы по установке (см. материалы для загрузки). При применении или использовании с продуктами сторонних производителей необходимо также соблюдать технические условия, указания по технике безопасности соответствующего стороннего производителя. |
| Номер артикула | 2965156 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Указание | Позаказное производство (возврат невозможен) |
| Ключ изделия | DK21AS |
| Страница каталога | Стр. 253 (IF-2011) |
| GTIN | 4017918126360 |
| Вес/шт. (с упаковкой) | 109,9 g |
| Вес/шт. (без упаковки) | 109,9 g |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
ECLASS
| ECLASS-13.0 | 27141152 |
ETIM
| ETIM 9.0 | EC002780 |
UNSPSC
| UNSPSC 21.0 | 39121400 |
| EU RoHS | |
| Отвечает требованиям Директивы RoHS | Да (Нет освобождения от исполнения требований) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Отсутствие опасных веществ, превышающих предельные значения
|
| EU REACH SVHC | |
| Указание на вещество-кандидата согласно REACH (№ CAS) | Нет веществ с массовой долей более 0,1% |
Преимущества для вас
Маркировка цифрами (1-20)
Специально для S7 300
Подключение производится с помощью двух 14-жильных системных кабелей
