VAL-MS-T1/T2 600DC-PV/2+V-FM
-
Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2
2801164
Молниеотвод / устройство защиты от импульсных перенапряжений для 2-полюсных изолированных и заземленных ФГ-систем 600 В DC, установка на монтажную рейку, 3-полюсный базовый элемент с контактом дистанционной сигнализации, три штекерных защитных элемента с контролем температуры, индикаторы состояния на каждом штекере.
Подробная информация о продукте
| Общая информация | |
| Указание | Устройство предназначено для защищенного от прикосновения монтажа в корпусе. С боковой стороны и со стороны ввода проводников между токоведущими и заземленными частями необходимо оставить зазор не менее 8 мм. |
| Тип изделия | Разрядник для ФГ |
| Серия изделий | VALVETRAB MS |
| Класс испытания согл. МЭК | PV I / II |
| PV T1 / T2 | |
| Тип EN | T1 / T2 |
| Система энергоснабжения IEC | DC |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Расстояние до активных и заземленных компонентов | 8 мм |
| Место монтажа | Внутреннее помещение |
| Место встраивания расцепителя | Внутреннее |
| Доступность | Доступное |
| Конфигурация подсоединения | Конфигурация Y |
| Поведение SPD в случае отказа | OCFM (Устойчивость к сбою разъединения) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Индикатор / дистанционная сигнализация | |
| Наименование, подключение | Контакт для дистанционной передачи сигнала неисправности |
| Функция переключения | Переключающий контакт |
| Рабочее напряжение | 5 В AC ... 250 В AC |
| 30 В DC | |
| Рабочий ток | 5 мA AC ... 1,5 A AC |
| 1 A DC | |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм (1,5 мм² ... 16 мм²) |
| 4,5 Нм (25 мм² ... 35 мм²) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1,5 мм² ... 16 мм² |
| Контакт для дистанционной передачи сигнала неисправности | |
| Тип подключения | Штекерное / винтовое подключение COMBICON |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
| Чертеж |
|
| Ширина | 53,4 мм |
| Высота | 98,7 мм |
| Глубина | 65,7 мм (вкл. монтажная рейка 7,5 мм) |
| Горизонтальный шаг | 3 TE |
| Цвет | черный (RAL 9005) |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Величина CTI материала | 600 |
| Изоляционный материал | PA 6.6-FR |
| PBT-FR | |
| Группа материала | I |
| Материал корпуса | PA 6.6-FR |
| PBT-FR |
| Механические данные | |
| Открытая боковая стенка | Нет |

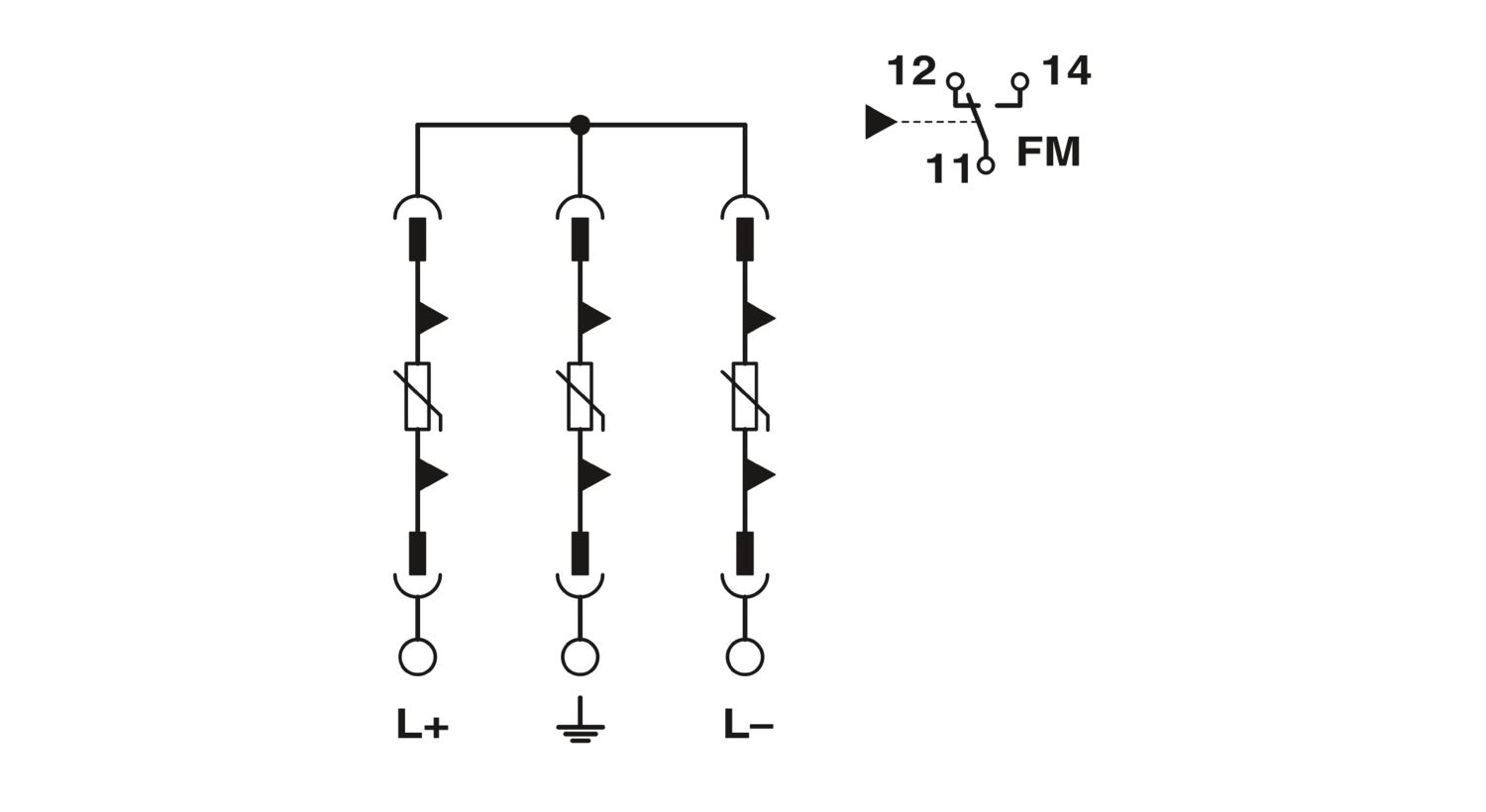

| Защитная цепь | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Направление действие | (L+)-PE & (L-)-PE & (L+)-(L-) |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 20 мкА пост. тока |
| ≤ 350 мкА перем. тока | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 25 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 15 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Ток разряда молнии(10/350)мкс, заряд | 2,5 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 6,25 кДж/Ом |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 5 кA |
| Mаксимальный отводимый импульсный ток ITotal (8/20) мкс | 40 кA |
| Mаксимальный отводимый импульсный ток ITotal (10/350) мкс | 7 кA |
| Уровень защиты Up | ≤ 2,6 кВ |
| Остаточное напряжение Ures | ≤ 2,6 кВ (при In) |
| ≤ 2 кВ (при 5 кА) | |
| ≤ 2,3 кВ (при 10 кА) | |
| ≤ 2,8 кВ (при 20 кА) | |
| ≤ 3,1 кВ (при 30 кА) | |
| ≤ 3,6 кВ (при 40 кА) | |
| Время срабатывания tA | ≤ 25 нс |
| Защитная цепь ФГ | |
| Конфигурация подсоединения | Конфигурация Y |
| Поведение SPD в случае отказа | OCFM (Устойчивость к сбою разъединения) |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Напряжение без нагрузки UOCSTC | ≤ 600 В DC |
| Макс. разрядный ток Imax (8/20) мкс | 40 кA |
| Время срабатывания tA | ≤ 25 нс |
| Ток разряда молнии(10/350)мкс, заряд | 2,5 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 6,25 кДж/Ом |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 5 кA |
| Mаксимальный отводимый импульсный ток ITotal (8/20) мкс | 40 кA |
| Mаксимальный отводимый импульсный ток ITotal (10/350) мкс | 7 кA |
| Сопротивление изоляции Riso | > 5 ГОм (при 500 В DC) |
| Номинальный импульсный ток утечки In (8/20) мкс | 15 кA |
| Номинальный ток IL | 80 A |
| Длительный ток ICPV | < 20 мкA |
| Макс. напряжение при длительной нагрузке UCPV | 720 В DC |
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Остаточное напряжение Ures | ≤ 2,6 кВ (при In) |
| ≤ 2 кВ (при 5 кА) | |
| ≤ 2,3 кВ (при 10 кА) | |
| ≤ 2,8 кВ (при 20 кА) | |
| ≤ 3,1 кВ (при 30 кА) | |
| ≤ 3,6 кВ (при 40 кА) | |
| Ток защитного проводника IPE | ≤ 20 мкА пост. тока |
| ≤ 350 мкА перем. тока | |
| Уровень защиты Up | ≤ 2,6 кВ |
| Потребляемая мощность в режиме ожидания ПК | ≤ 25 mVA |
| Условия окружающей среды | |
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 60г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z) |
| Вибрация (при эксплуатации) | 7,5г (5-500 Гц / 2,5 ч / XYZ) |
| Спецификации UL | |
| Максимальное напряжение длительной нагрузки MCOV | 800 В DC |
| Стойкость к короткому замыканию (SCCR) | 50 кA |
| Ограничитель номинального напряжения VPR | 2 кВ |
| Номинальный разрядный ток In | 20 кA |
| Защитная цепь | (L+) - (L-) |
| (L+) - G | |
| (L-) - G | |
| Номинальное напряжение | 800 В DC |
| Система распределения энергии | DC PV |
| Тип SPD | 1 |
| Индикатор / дистанционная сигнализация UL | |
| Рабочее напряжение | 125 В AC |
| Рабочий ток AC (переменный) | 1 A AC |
| Параметры подключения UL | |
| Момент затяжки | 30 lbf-in. |
| Сечение проводника AWG | 14 ... 2 |
| Стандарты/нормативные документы | EN 61643-31 |
| Указание | 2019 |
| Стандарты/нормативные документы | МЭК 61643-31 |
| Указание | 2018 |
| Тип монтажа | Монтажная рейка: 35 мм |
Преимущества для вас
Качество, проверенное миллионы раз в самых разных условиях
Быстрая установка при помощи перемычек благодаря стандартной для промышленности ширине 1 TE
Простая проверка и измерение изоляции благодаря штекерным защитным модулям
