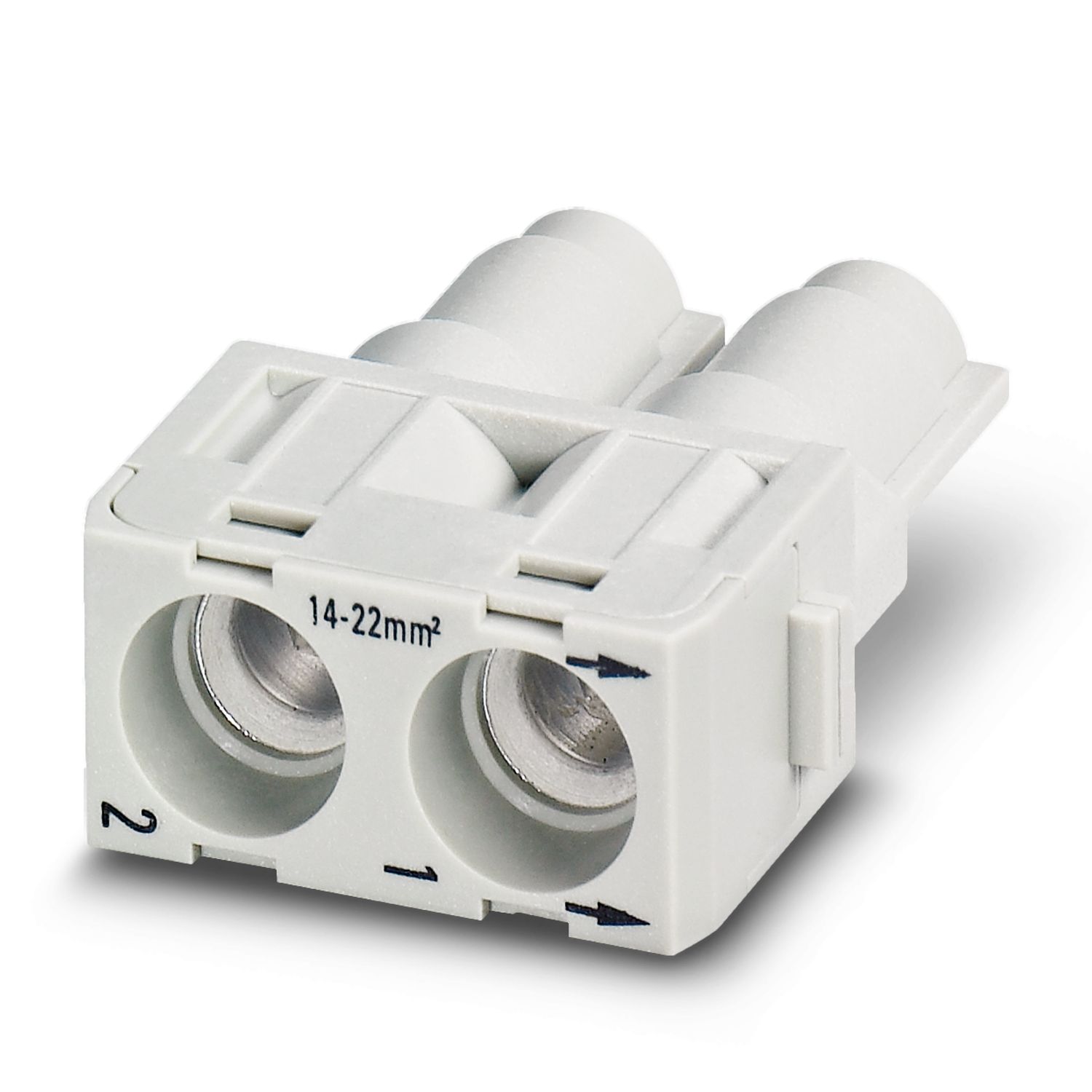

HC-M-02-HS-70/22-MOD-BU
-
Модуль для установки контактов
1585731
Модуль HEAVYCON для гнездовых контактных вставок, 2-полюсный, до 70 А, аксиальные винтовые зажимы
Подробная информация о продукте
| Общая информация | Для корпусов HEAVYCON типа HC-B6–B48, требуется стопорная рама с шарниром HC-M-MHR..., аксиальный разъем для торцового шестигранного ключа 2,5 мм |
| Указания по монтажу | Аксиальные зажимы затягиваются и ослабляются 2,5-мм торцовым шестигранным ключом. Применяются только для гибких проводников. Для корпусов высотой h ≥ 52 мм. Обслуживание разъемных соединений выполнять только после отключения нагрузки и электропитания. |
| Указания по использованию аксиальных контактов: Только для гибких проводников. Указанное сечение проводников относится к геометрическому сечению вставленных проводников. Перед использованием проводников, геометрическое сечение которых значительно отличается от номинального, необходимо провести соответствующее испытание. Вводное отверстие аксиального зажима рассчитано на тонкопроволочные проводники, соответствующие VDE 0295, класс 5. Перед применением проводников другой конструкции (например, класса 6) требуется предварительная проверка. Указания по монтажу Перед началом монтажа следует убедиться, что конусообразный винт полностью выкручен (секция открыта). Не следует допускать скручивания проводников. Вставить проводники в контактную секцию до упора (до соприкосновения изоляции с контактом). Удерживая жилу в конечном положении, затянуть зажим ключом. Перед повторным подсоединением часть проводника с надрезанной изоляцией следует удалить. Во избежание обрыва проводника допускается только однократное подтягивание винта. Во избежание повреждений контакта жилу / провод необходимо механически закрепить на подобающем расстоянии от места подключения (например, посредством размещения в вырезе стального листа). Указания по квалифицированному исполнению содержатся в DIN VDE 0100-520:2003-06. Не используемые соединения следует затянуть с максимальным моментом вращения. |
|
| Внутренний шестигранник | SW2,5 |
| Тип изделия | Контактная вставка, модульная |
| Серия | HC-M-02 |
| Применение | Мощность |
| Полюсов | 2 |
| Вид при установке | 2 |
| Нумерация контактов | 1 - 2 |
| Количество модулей | 1 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Технология подключения | |
| Способ подключения | С осевыми винт. зажимами |
| Соединение провода | |
| Сечение проводников | 14 мм² ... 22 мм² |
| Сечение AWG | 6 ... 4 |
| Момент затяжки | 4 Нм (для 14 мм²... 16 мм²) |
| 5 Нм (22 мм²) | |
| Длина зачищенной части одной жилы | 11 мм +1 мм (14 мм² ... 16 мм²) |
| 12,5 мм +1 мм (для 22 мм²) | |

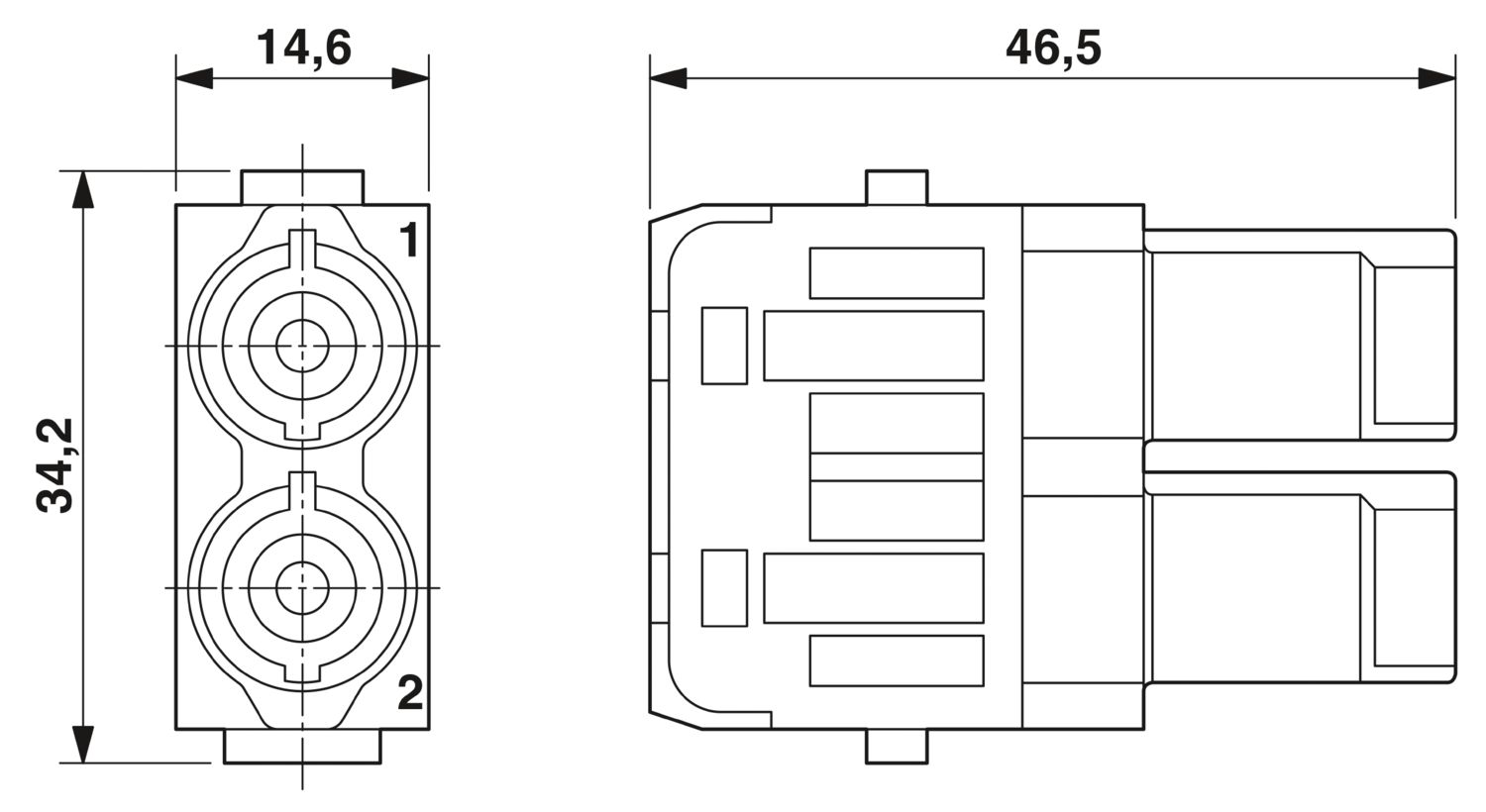

| Чертеж |
|

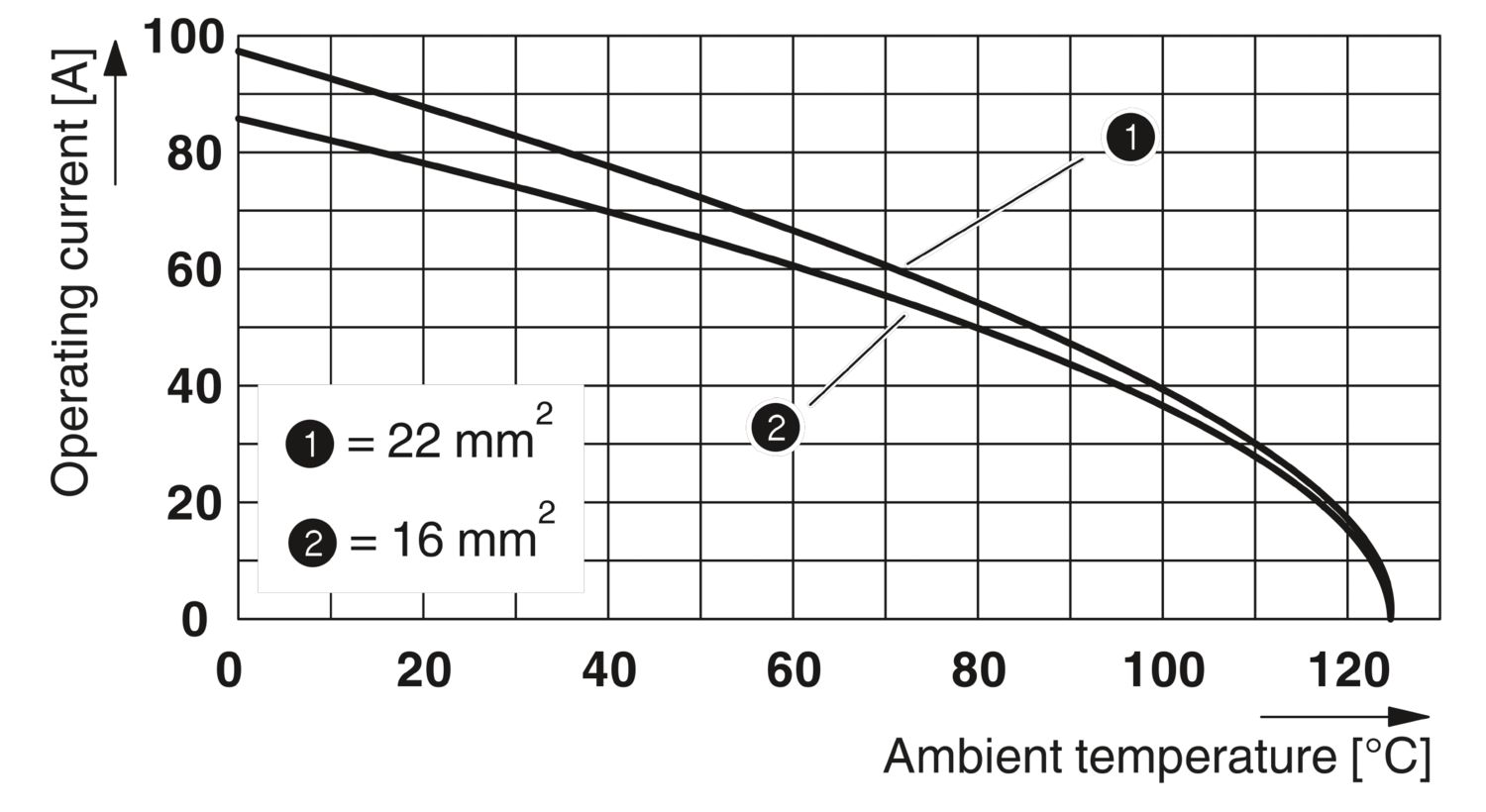

| Ширина | 34,2 мм |
| Высота | 46,5 мм |
| Длина | 14,6 мм |
| Механические параметры | |
| Минимальная высота корпуса | 72 мм |
| Расчетное напряжение (III/3) | 1000 В |
| Расчетное импульсное напряжение | 8 кВ |
| Расчетный ток | 70 A |
| Механические данные | |
| Циклы установки | ≥ 500 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PC |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
