HC-QA-B 10-ST/PER
-
Контактная вставка
1678965
Штыревая вставка клеммного переходника HEAVYCON, серия B10, 10-полюсная, подключение защитного проводника справа для левой стороны электротехнического шкафа, система QUICKON; в качестве ответной части разъема используются контактные вставки с винтовыми зажимами, выводами под обжим и QUICKON
Подробная информация о продукте
| Общая информация | Для монтажных фланцев HEAVYCON-ADVANCE и монтажных корпусов HEAVYCON типа B10. В качестве ответной части разъема используются контактные вставки с винтовыми зажимами, зажимами под обжим и QUICKON. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
| Тип изделия | Клеммные адаптеры |
| Конструкция | B10 |
| Полюсов | 10 |
| Вид при установке | 10+PE |
| Исполнение | для левой стороны шкафа управления |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное напряжение силовых контактов | 230/400 В |
| Расчетное импульсное напряжение | 4 кВ |
| Расчетный ток | 16 A |
| Технология подключения | |
| Способ подключения | Тип подключения QUICKON |
| Подключение согласно стандарту | МЭК / EN |
| Соединение провода | |
| Сечение проводников | 0,5 мм² ... 1,5 мм² |
| Сечение AWG | 20 ... 16 |

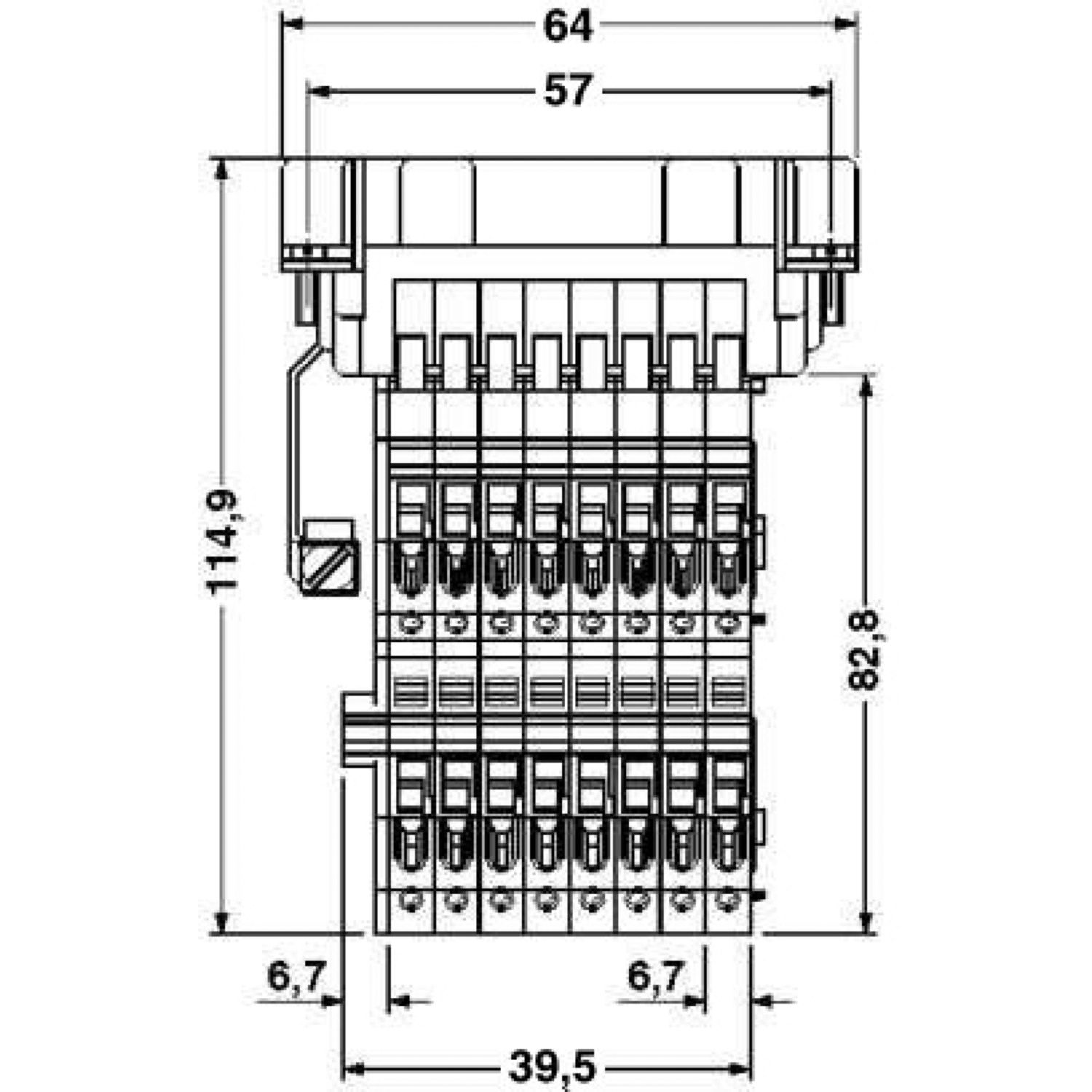

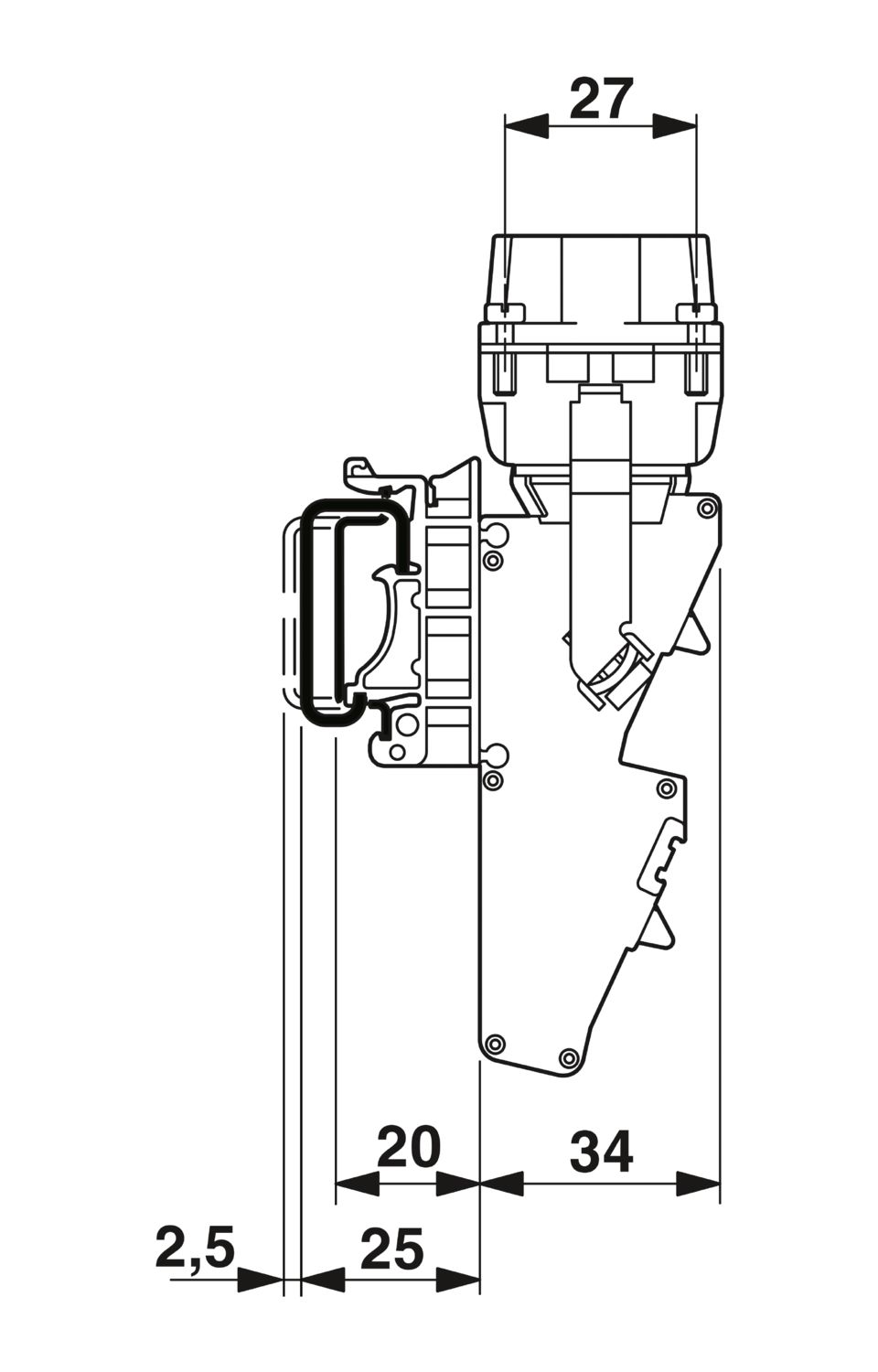

| Чертеж |
|
| Ширина | 64 мм |
| Ширина, адаптер клеммного модуля | 39,5 мм |
| Высота | 34 мм |
| Длина | 114,9 мм |
| Материал Изоляция провода | PVC / PE |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PA/PC |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295 кл.1-5 / 0,2 мм |
| Диаметр проводника вкл. изоляцию | 3 мм |
| Механические данные | |
| Циклы установки | ≥ 500 |
| Условия окружающей среды | |

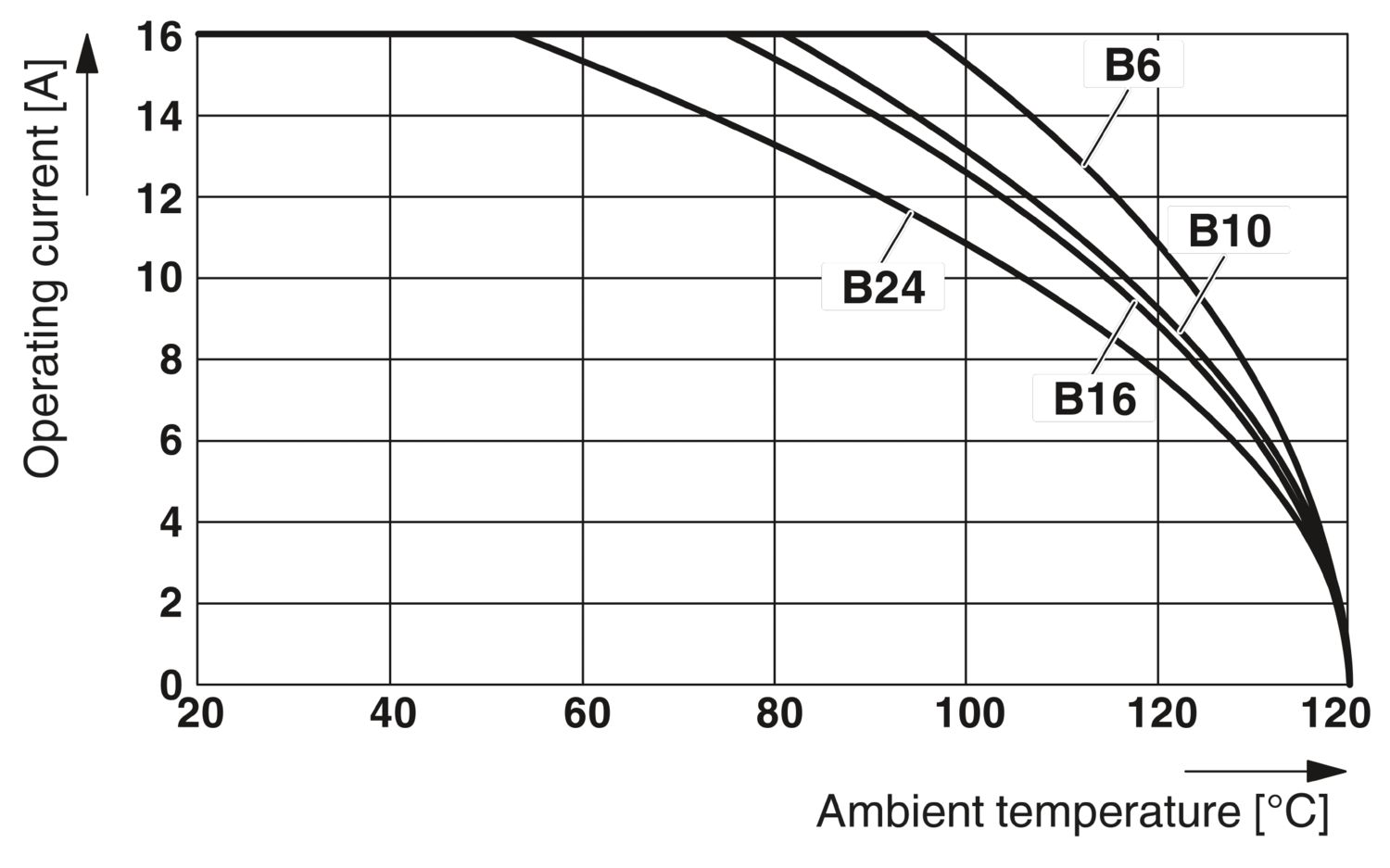

| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Температура при подключении кабеля | -25 °C ... 50 °C |
| Указания по монтажу | Не применяются с ответными частями разъемов с пружинными зажимами и Push-in. При новом подключении провода производится обрезание по последней контактной детали. |
