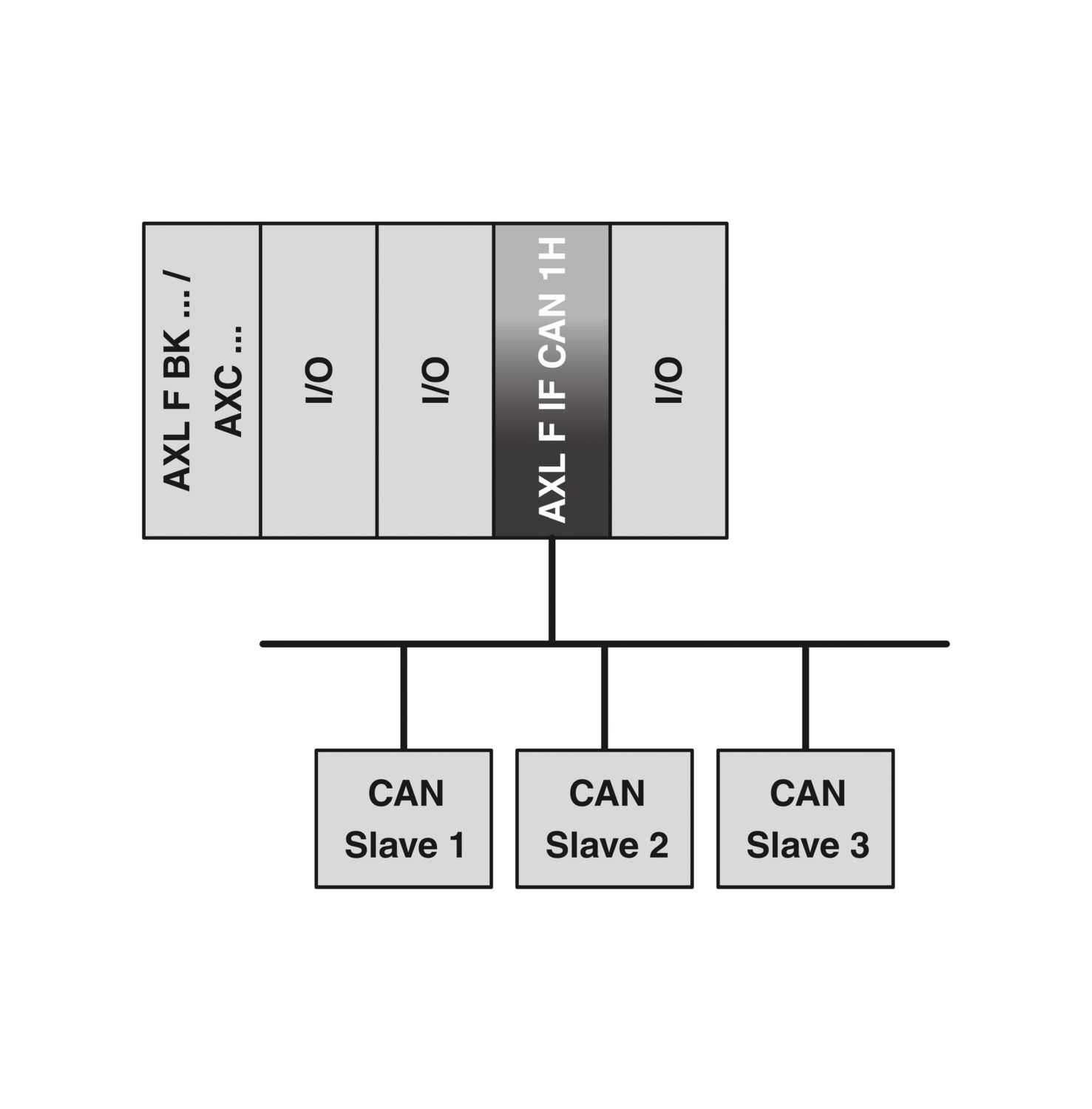

Данный модуль предназначен для применения внутри станции Axioline F. При помощи данного модуля вы можете интегрировать нижестоящую шинную систему CAN в станцию Axioline F и используемую шинную систему. Данный модуль Axioline F служит в качестве интерфейса для прозрачного считывания и записи сообщений CAN. С соответствующим программированием вышестоящего контроллера он подходит для протоколов CANopen®, J1939, NMEA 2000 и собственных протоколов CAN.

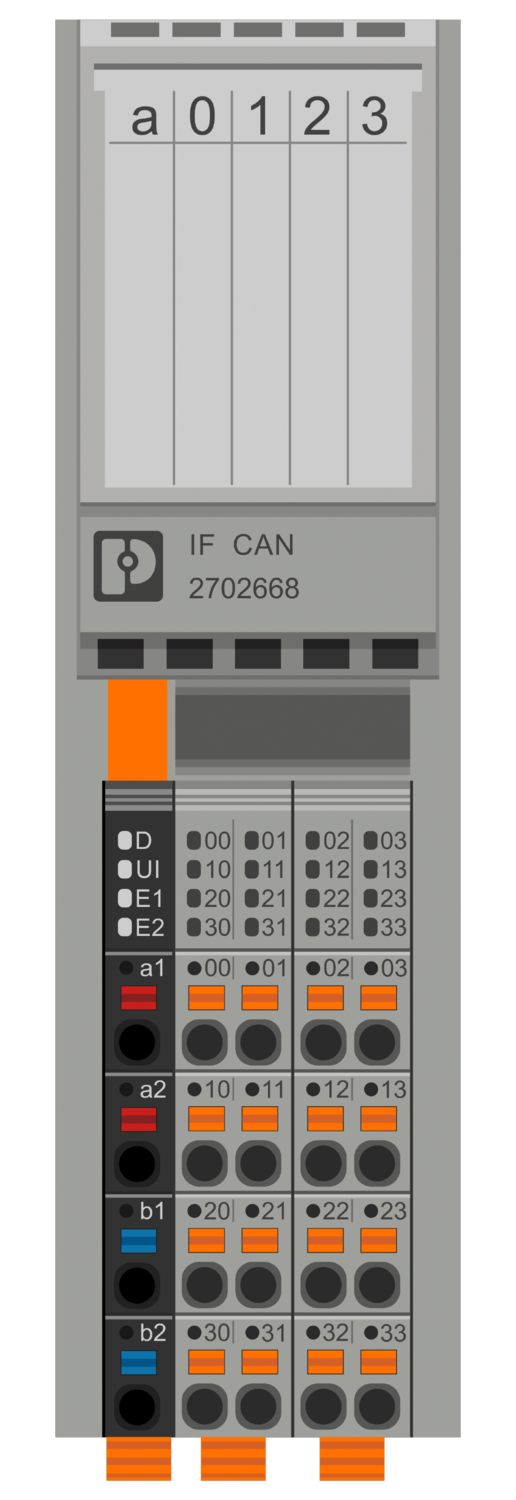

AXL F IF CAN 1H
-
Коммуникационный модуль
2702668
Axioline F, модуль Interface, CAN, прозрачный протокол, макс. скорость передачи данных 1 Мбит/с, класс защиты IP20, в комплекте с цокольным модулем и штекерами Axioline F
Доступно для бесплатного скачивания.
Загрузки
Подробная информация о продукте

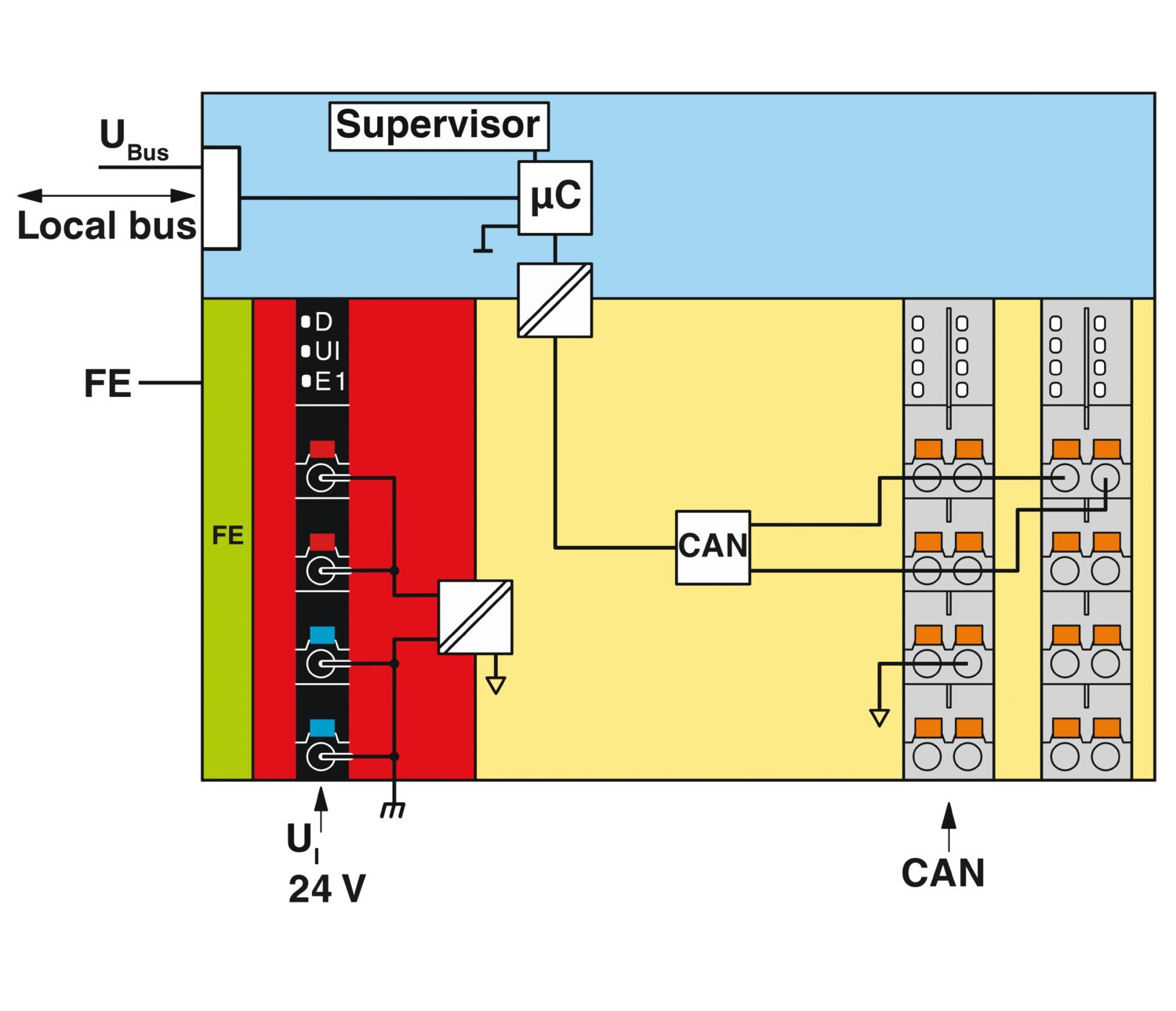

| Чертеж |
|
| Ширина | 35 мм |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
| Указание по применению | |
| Указание по применению | Только для промышленного использования |
| Локальная шина Axioline F | |
| Количество интерфейсов | 2 |
| Тип подключения | Цокольный модуль шины |
| Скорость передачи данных | 100 Мбит/с |
| Шина CAN | |
| Тип подключения | Зажимы Push-in |
| Диапазон скорости передачи данных | 10 кбит/с ... 1 Мбит/с (По умолчанию: 20 Кбит/с) |
| Среда передачи | Шина CAN согласно стандарту ISO 11898-2 (высокоскоростная CAN) |
| Количество каналов | 1 |
| Модуль | |
| Канал данных процесса | 64 байт |
| Адресное пространство ввода | 64 байт |
| Адресное пространство вывода | 64 байт |
| Потребность в параметрических данных | 1 байт |
| Потребность в конфигурационных данных | 7 байт |
| Тип изделия | Компоненты ввода-вывода |
| Серия изделий | Axioline F |
| Конструкция | блочно-модульный |
| Монтажное положение | Любая (нет изменения характеристик в зависимости от температуры) |
| Изоляционные характеристики | |
| Категория перенапряжения | II (МЭК 60664-1, EN 60664-1) |
| Степень загрязнения | 2 (МЭК 60664-1, EN 60664-1) |
| Макс. мощность потерь при номинальных условиях | 1,35 Вт |
| Потенциалы: Питание локальной шины Axioline F (UBus) | |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребление тока | макс. 150 мА |
| Потенциалы: Подача напряжения питания (UI) | |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC включая все отклонения и коэффициент пульсации |
| Потребление тока | макс. 25 мА |
| Гальваническая развязка/изоляция диапазонов напряжения | |
| Испытательное напряжение: 5 В питание локальной шины (UBus) / 24 В питание (периферийных устройств) | 500 В AC, 50 Гц, 1 мин |
| Испытательное напряжение: 5 В питание локальной шины (UBus) / периферийные устройства CAN | 500 В AC, 50 Гц, 1 мин |
| Испытательное напряжение: Питание 24 В (периферия) / периферийные устройства CAN | 500 В AC, 50 Гц, 1 мин |
| Испытательное напряжение: 5 В питание локальной шины (UBus) / функциональное заземление | 500 В AC, 50 Гц, 1 мин |
| Испытательное напряжение: Питание 24 В (периферийное устройство) / заземление | 500 В AC, 50 Гц, 1 мин |
| Технология подключения | |
| Наименование, подключение | Axioline F штекер |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Соединение провода | |
| Тип подключения | Зажимы Push-in |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 24 ... 16 |
| Длина снятия изоляции | 8 мм |
| Axioline F штекер | |
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение провода AWG | 24 ... 16 |
| Длина снятия изоляции | 8 мм |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Степень защиты | IP20 |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
| Тип монтажа | Установка на монтажную рейку |
| Монтажное положение | Любая (нет изменения характеристик в зависимости от температуры) |
PRS
ID допуска: TE/1020/880590/21BSH
ID допуска: 840RINA
ID допуска: ELE008423XGcULus Listed
ID допуска: E238705
Преимущества для вас
Прозрачное считывание и запись сообщений CAN
Встроенный буферный накопитель для 256 сообщений CAN на приеме и 64 сообщений CAN для отправления
Настраиваемая функция фильтрации для 60 фильтров (CAN-идентификатор 11 бит) и 30 фильтров (CAN-идентификатор 29 бит)
Сохранение в памяти таблички спецификации устройства
Индикаторы состояния и диагностики
