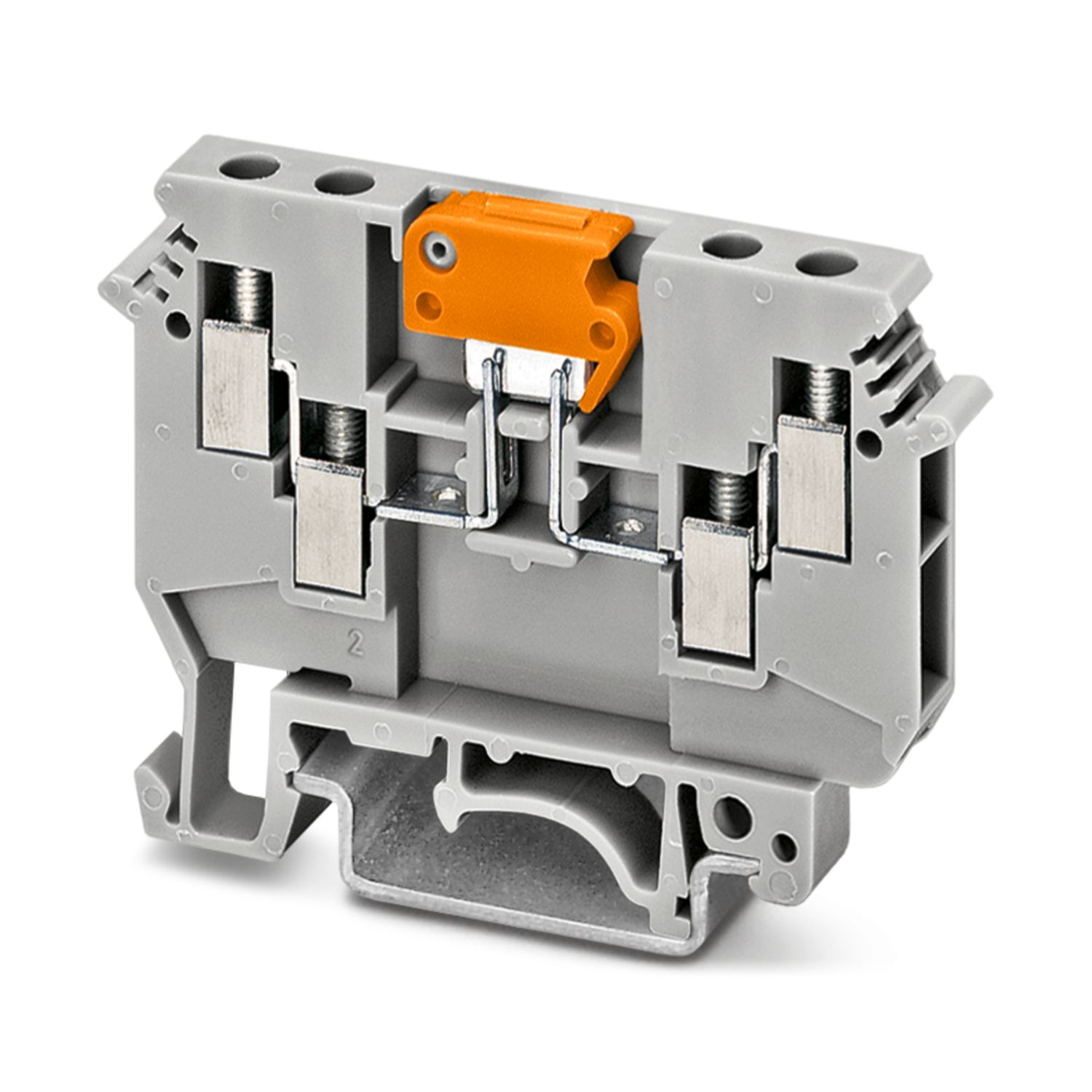

UDK 4-MTK - Клеммы с ножевыми размыкателями

2775265

Клеммы с ножевыми размыкателями, номинальное напряжение: 630 В, номинальный ток: 16 A, тип подключения: Винтовые зажимы, cечение: 0,2 мм² - 6 мм², монтаж: NS 32, NS 35/7,5, NS 35/15, цвет: cерый

Подробная информация о продукте

Технические характеристики

Характеристики изделий

Тип изделия	Клемма с размыкателем
Количество точек подключения	4
Количество рядов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Электрические характеристики

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	1,02 Вт

Характеристики клемм

Количество точек подключения на ярус	4
Номинальное сечение	4 мм²
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Длина снятия изоляции	8 мм
Сечение жесткого провода	0,2 мм² ... 6 мм²
Сечение проводника AWG	24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода	0,2 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 1,5 мм²
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)	0,5 мм² ... 1 мм²
2 жестких провода одинакового сечения	0,2 мм² ... 1 мм²
2 жестких провода одинакового сечения AWG	24 ... 18 (пересчитано согласно МЭК)
2 гибких провода одинакового сечения	0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения AWG	24 ... 16 (пересчитано согласно МЭК)
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,25 мм² ... 1,5 мм²
Номинальный ток	16 A
Номинальное напряжение	630 В (При напряжении развязки > 500 В все точки подключения должны быть подсоединены с данным моментом затяжки.)

Размеры

Ширина	6,2 мм
Высота	63,5 мм
Глубина на NS 32	52 мм
Глубина на NS 35/7,5	47 мм
Глубина на NS 35/15	54,5 мм

Спецификации материала

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V2
Группа изоляционного материала	I
Изоляционный материал	PA

Механические характеристики

Механические данные
Открытая боковая стенка	Да

Экологические условия и условия эксплуатации

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Монтаж

Тип монтажа	NS 32
	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	2775265
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE1231
GTIN	4017918068547
Вес/шт. (с упаковкой)	16,154 g
Вес/шт. (без упаковки)	16,51 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	15 A	30 - 10
Группа использования C
	300 В	15 A	30 - 10
Группа использования F
	600 В	15 A	30 - 10
Группа использования D
	600 В	5 A	30 - 10

Environmental product compliance

Совместимые изделия

Принадлежности

EU RoHS
Отвечает требованиям Директивы RoHS	Да
насколько известно, действует освобождение от исполнения требований	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Lead (№ CAS: 7439-92-1)
SCIP	ec69ce59-49c9-4694-bea6-c04d239cb85a
