MKDSO 2,5/ 3-L BU VPE100
-
Клеммы для печатной платы
2853873

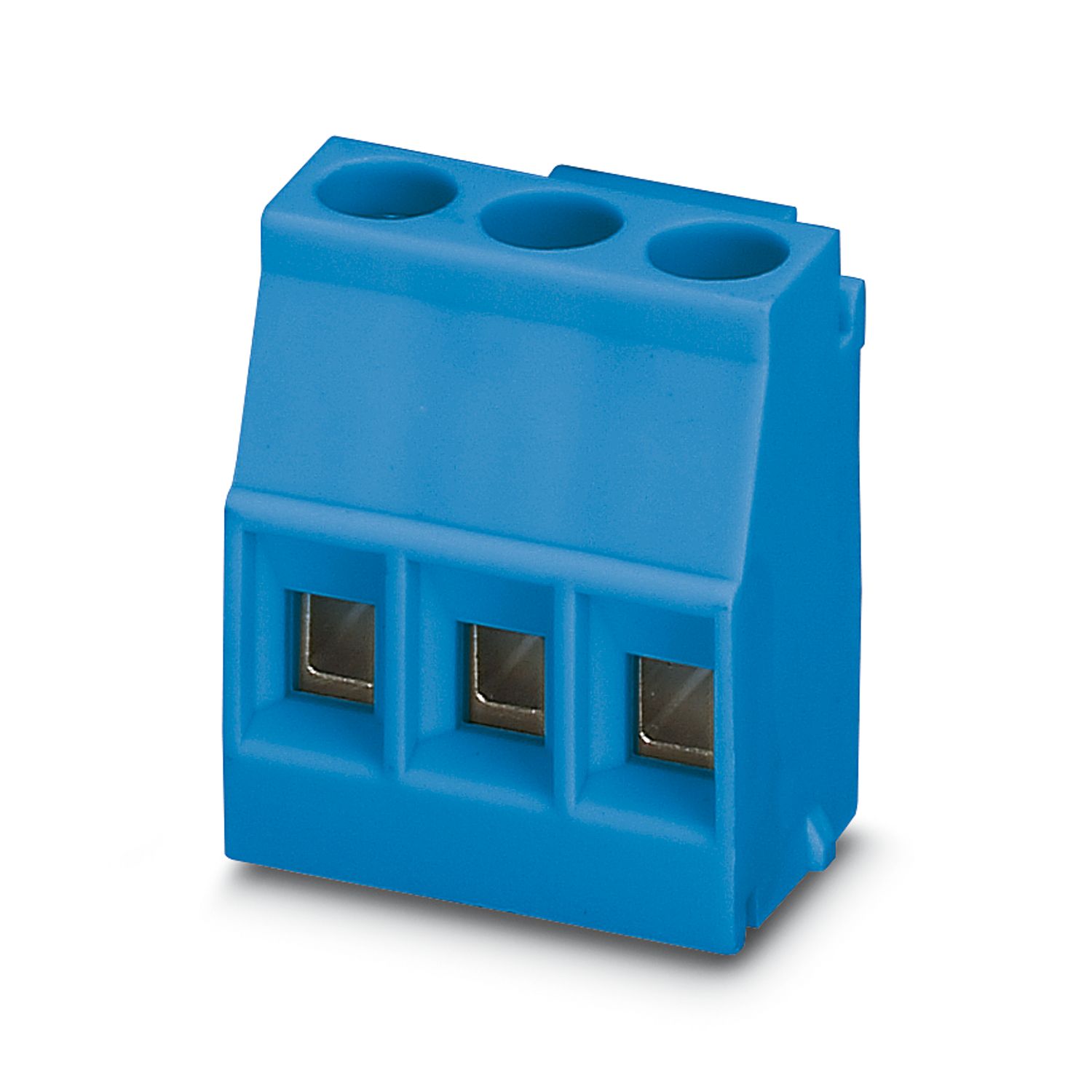

Клемма для монтажа на печатные платы, номинальный ток: 24 A, расчетное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм2, количество потенциалов: 3, количество рядов: 1, число контактов в ряду: 3, cемейство изделий: MKDSO 2,5/..-L, размер шага: 5 мм, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: Пайка волной, направление подключения проводник/печатная плата: 0 °, цвет: синий, Расположение контактов: Линейное расположение выводов, Длина выводов [P]: 3,5 мм, количество паечных выводов на потенциал: 1. Изделие с боковым расположением выводов
Подробная информация о продукте
| Тип изделия | Клемма для монтажа на печатные платы |
| Серия изделий | MKDSO 2,5/..-L |
| Линейка изделий | COMBICON Terminals M |
| Конструкция | Вертикальный блок клемм для печатного монтажа |
| Полюсов | 3 |
| Размер шага | 5 мм |
| Количество точек подключения | 3 |
| Количество рядов | 1 |
| Количество потенциалов | 3 |
| Расположение выводов | Линейное расположение выводов |
| Количество паечных выводов на потенциал | 1 |
| Свойства | |
| Номинальный ток IN | 24 A |
| Номинальное напряжение UN | 400 В |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное напряжение (III/2) | 400 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Технология подключения | |
| Номинальное сечение | 2,5 мм² |
| Соединение провода | |
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 2,5 мм² |
| 2 жестких провода одинакового сечения | 0,14 мм² ... 0,75 мм² |
| 2 гибких провода одинакового сечения | 0,14 мм² ... 0,75 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 0,25 мм² ... 0,75 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 1,5 мм² |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Тип монтажа | Пайка волной |
| Расположение выводов | Линейное расположение выводов |
| Данные о материале - контакт | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность точки подключения (промежуточное покрытие) | Никель (2 - 3 мкм Ni) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (2 - 3 мкм Ni) |
| Данные о материале - корпус | |
| Цвет (Корпус) | синий (5015) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
| Указание по применению | Для надежного соединения проводов необходимо всегда учитывать определенный момент затяжки. При соединении провода (монтаже) необходимо предусмотреть опору для клемм (придерживать рукой, опора на корпус). |
| Чертеж |
|
| Размер шага | 5 мм |
| Длина [l] | 15,3 мм |
| Высота | 18 мм |
| Длина вывода под пайку [P] | 3,5 мм |
| Размеры штыря | 0,8 x 1 мм |
| Дизайн печатных плат | |
| Диаметр отверстий | 1,4 мм |
| Испытание на повреждение и расшатывание проводника | |
| Спецификации по испытанию | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Результат | Испытание пройдено |
| Испытание на растяжение | |
| Спецификации по испытанию | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение | 0,14 мм² / жесткий / > 10 Н |
| 0,14 мм² / гибкий / > 10 Н | |
| 2,5 мм² / жесткий / > 50 Н | |
| 2,5 мм² / гибкий / > 50 Н | |
| Испытание на нагрев | |
| Спецификации по испытанию | DIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10 |
| Требования, испытание на нагревание | Сумма температуры окружающей среды и нагрева соединительной клеммы печатной платы не должна превышать верхний предел температуры. |
| Стойкость к кратковременным токам | |
| Спецификации по испытанию | DIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10 |
| Сопротивление изоляции | |
| Спецификации по испытанию | DIN EN 60512-3-1:2003-01 |
| Сопротивлением изоляции между соседними полюсами | > 5 МОм |
| Воздушные зазоры и пути утечки | | |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Группа изоляционного материала | I |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Расчетное напряжение изоляции (III/3) | 250 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/3) | 3 мм |
| минимальное значение пути утечки (III/3) | 3,2 мм |
| Расчетное напряжение изоляции (III/2) | 400 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/2) | 3 мм |
| минимальное значение пути утечки (III/2) | 2 мм |
| Расчетное напряжение изоляции (II/2) | 630 В |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| минимальное значение воздушного зазора - негомогенное поле (II/2) | 3 мм |
| минимальное значение пути утечки (II/2) | 3,2 мм |
| Испытание на вибростойкость | |
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,35 мм (10 Гц ... 60,1 Гц) |
| Ускорение | 5г (60,1 Гц ... 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Испытание нитью накала | |
| Спецификации по испытанию | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Температура | 850 °C |
| Время воздействия | 5 c |
| Снижение эффективности от времени | |
| Спецификации по испытанию | DIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10 |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
| Относительная влажность воздуха (хранение/транспорт) | 30 % ... 70 % |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
Преимущества для вас
Отсутствие необходимости в ТО и вибростойкость благодаря использованию принципа Reakdyn или подпружиненных элементов
Клемма для печатных плат устанавливается перпендикулярно печатной плате
Признанный во всем мире надежный винтовой зажим
