cULus Recognized
ID допуска: E221474| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 125 В | 4 A | - 22 |
cULus Listed
ID допуска: E221474| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 125 В | 4 A | - 22 |
SAC-5P-P12MS/ 1,5-PUR/P12FR
-
Кабелькабель для датчиков и исполнительных устройств
1224223
Кабелькабель для датчиков и исполнительных устройств, 5-контактный, PUR без галогенов, темно-серый RAL 7021, Штекеры прямое M12 Push-Pull, кодирование: A, к Гнездо угловой M12 Push-Pull, кодирование: A, длина кабеля: 1,5 м
Подробная информация о продукте
| Тип изделия | Кабель для датчиков и исполнительных устройств |
| Применение | Стандартн. |
| Полюсов | 5 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | нет |
| Механические ключи | A |
| Изоляционные характеристики | |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Материал | PK (Держатель штыревых контактов) |
| (Держатель гнездовых контактов) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, уплотнение | FKM |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал резьбового соединения | латунь, никелированный |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 48 В AC |
| 60 В DC | |
| Номинальный ток IN | 4 A |
| Механические данные | |
| Циклы установки | ≥ 100 |
| Индикатор состояния | нет |
| Индикатор состояния имеется | нет |
| Подключение 1 | |
| Конструкция | Штекеры прямое M12 Push-Pull |
| Полюсов | 5 |
| Тип фиксатора | Push-Pull |
| Вид кодировки | A |
| Подключение 2 | |
| Конструкция | Гнездо угловой M12 Push-Pull |
| Полюсов | 5 |
| Тип фиксатора | Push-Pull |
| Вид кодировки | A |
| Длина кабеля | 1,5 м |
| PUR без галогена черного цвета [PUR] | |

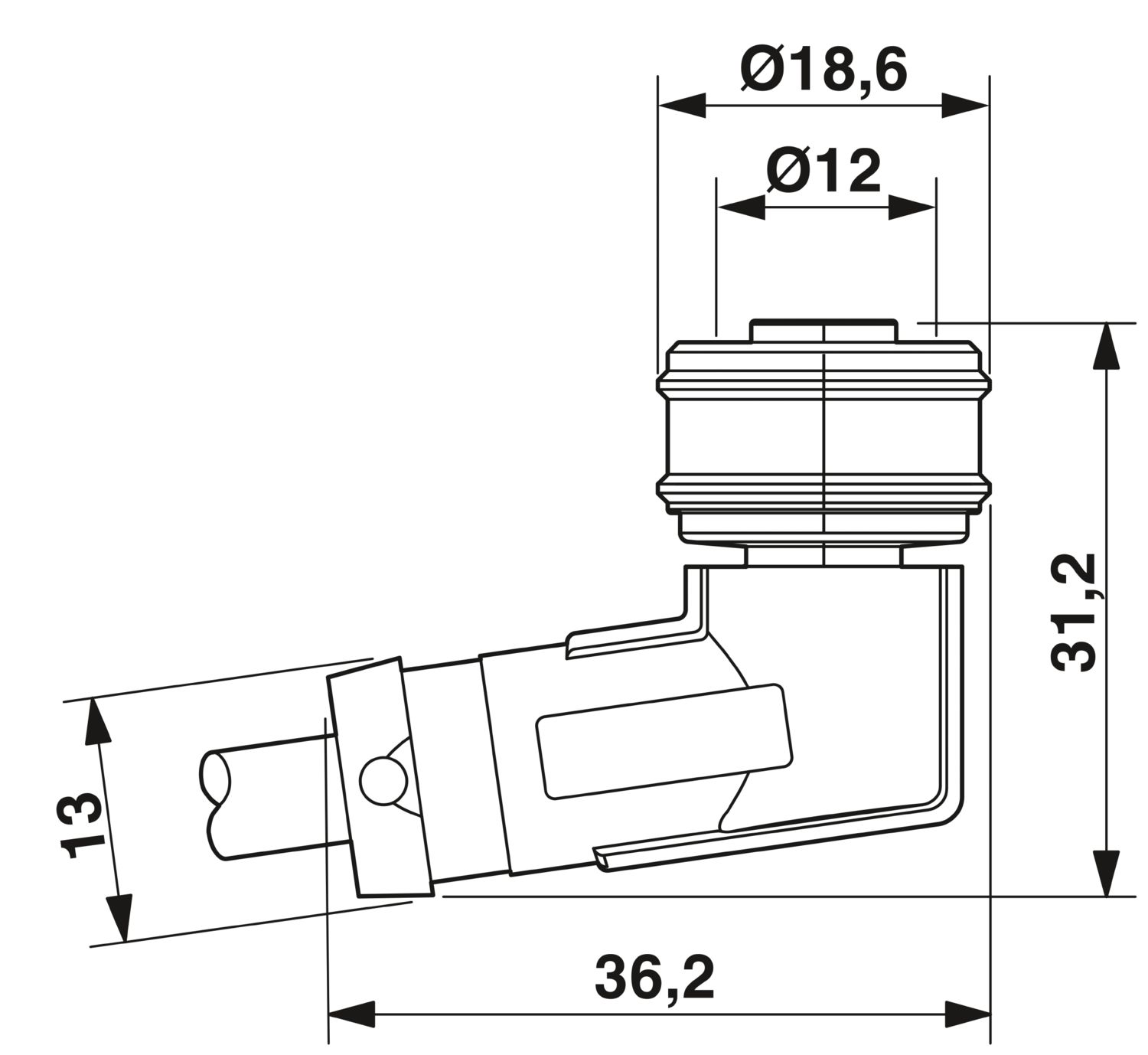

| Размерный чертеж |
|
| Вес проводника | 33 кг/км |
| UL AWM Style | 20549 |
| Полюсов | 5 |
| Экранирован. | нет |
| Тип кабеля | PUR без галогена черного цвета [PUR] |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| AWG, сигнальная линия | 22 |
| Сечение жил кабеля | 5x 0,34 мм² (Сигнальный провод) |
| Диаметр проводника вкл. изоляцию | 1,27 мм 0,05 мм (Сигнальный провод) |
| Наружный диаметр кабеля | 4,55 мм ±0,15 мм |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Отдельная жила, цвет | черный, коричневый, синий, белый, желто-зеленый |
| Толщина стенки, изоляция | около 0,50 мм |
| Сопротивление кабеля, макс. | макс. 58 Ом/км (при 20 °C) |
| Сопротивление изоляции | ≥ 16 ГОм*км (при 20 °C) |
| Номинальное напряжение, кабель | 300 В |
| Испытательное напряжение | 3000 В |
| Минимальный радиус изгиба, при жесткой прокладке | 23 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 46 мм |
| Динамическая устойчивость (изгиб) | Макс. количество циклов изгибания: 10000000, Радиус изгиба: 46 мм, Радиус изгиба: 10 x D, Путь перемещения: 10 м, Скорость поперечного перемещения: 3 м/c, Ускорение: 10 м/c² |
| Динамическая устойчивость (кручение) | Скручивание: ±180 °/м, Циклы кручения: ≥2000000, Частота кручения: 35 Циклы/мин. |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| Негорючесть | согласно UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 с) | |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям |
| устойчивость к гидролизу и микроорганизмам | |
| стойкость к морской воде | |
| условно устойчив к УФ-излучению (согласно DIN EN ISO 4892-2-A) | |
| Прочие характеристики | для тяговых цепей |
| не содержит силикона | |
| материалы, не ухудшающие свойств при попадании на них лаков и красок | |
| гибкий | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) | |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) (Вилка / розетка) | -25 °C ... 85 °C (вилка / розетка) |
| Обозначение стандарта | M12-Push-Pull |
| Стандарты/нормативные документы | МЭК 61076-2-010 |
Преимущества для вас
Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
Экономия времени благодаря установке при помощи системы быстрой фиксации push-pull
