SAC-3P-Y/2X 4,0-PVC/M12FR B VA
-
Кабелькабель для датчиков и исполнительных устройств
1549887
Кабелькабель для датчиков и исполнительных устройств, 3-контактный, ПВХ, черный RAL 9005, Штекеры прямое M12, кодирование: A, к Гнездо угловой M12, кодирование: A, PIN 2+4 с перемычкой, длина кабеля: 4 м
Подробная информация о продукте
| Тип изделия | Разветвители с кабелем |
| Полюсов | 3 |
| Количество подключаемых кабелей | 2 |
| Экранирован. | нет |
| Механические ключи | A |
| Изоляционные характеристики | |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Класс воспламеняемости согласно UL 94 | HB |
| Материал, уплотнение | NBR |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал резьбового соединения | Нержавеющая сталь |
| Сопротивление изоляции | ≥ 10 ГОм |
| Номинальное напряжение UN | 250 В |
| Номинальный ток IN | 4 A |
| Механические данные | |
| Циклы установки | ≥ 100 |
| Индикатор состояния | нет |
| Индикатор состояния имеется | нет |
| Подключение 1 | |
| Конструкция | Штекеры прямое M12 |
| Вид кодировки | A |
| Подключение 2 | |
| Конструкция | Гнездо угловой M12 |
| Вид кодировки | A |
| Длина кабеля | 4 м |
| ПВХ черного цвета [ПВХ] | |

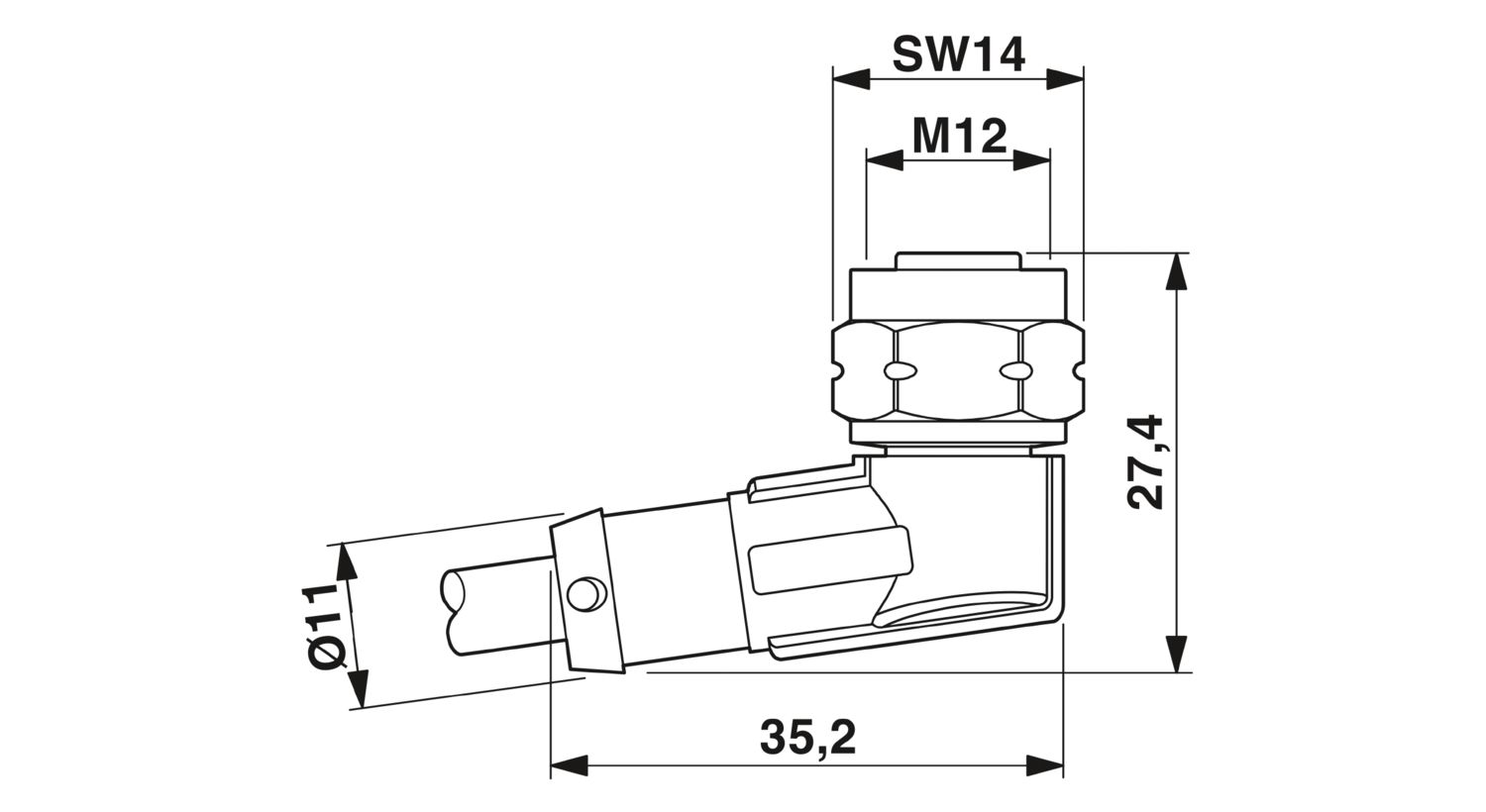

| Размерный чертеж |
|
| Вес проводника | 40 кг/км |
| UL AWM Style | 2464 / 1729 (80 °C / 300 В) |
| Полюсов | 3 |
| Экранирован. | нет |
| Тип кабеля | ПВХ черного цвета [ПВХ] |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| AWG, сигнальная линия | 22 |
| Сечение жил кабеля | 3x 0,34 мм² (Сигнальный провод) |
| Диаметр проводника вкл. изоляцию | 1,45 мм ±0,02 мм |
| Наружный диаметр кабеля | 5,20 мм ±0,2 мм |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | ПВХ |
| Отдельная жила, цвет | коричневый, синий, черный |
| Толщина стенки, изоляция | ≥ 0,23 мм (Изоляция жилы) |
| Толщина стенки, внешняя оболочка | ≥ 0,76 мм |
| Общая скрутка | 3 жилы в скрутке |
| Сопротивление кабеля, макс. | макс. 58 Ом/км (при 20 °C) |
| Сопротивление изоляции | ≥ 100 МОм*км (при 20 °C) |
| Номинальное напряжение, кабель | ≤ 300 В |
| Испытательное напряжение | ≥ 2500 В |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Минимальный радиус изгиба, при жесткой прокладке | 26 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 52 мм |
| Негорючесть | согласно UL стиль 2464 |
| Маслостойкость | согласно DIN EN 60811-2-1, 168 ч при 90 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) | |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| IP69K | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| -25 °C ... 80 °C (кабель, жестко прокладываемый) | |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) | |
