SAC-17P-MS/1,0-35T/M23FS SHSCO
-
Кабелькабель для датчиков и исполнительных устройств
1437410
Кабелькабель для датчиков и исполнительных устройств, 17-контактный, PUR/ПВХ, черный RAL 9005, экранирован., Штекеры прямое M12 SPEEDCON, кодирование: A, к Гнездо прямое M23, длина кабеля: 1 м
Подробная информация о продукте
| Тип изделия | Кабель для датчиков и исполнительных устройств |
| Применение | Стандартн. |
| Полюсов | 17 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | есть |
| Механические ключи | A |
| Изоляционные характеристики | |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Материал, уплотнение | FKM |
| Материал корпуса ручки | PUR |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PBT/PA 6.6 |
| Материал резьбового соединения | латунь, никелированный |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 30 В AC |
| 30 В DC | |
| Номинальный ток IN | 1,5 A |
| Индикатор состояния | нет |
| Индикатор состояния имеется | нет |
| Соединение провода | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Подключение 1 | |
| Конструкция | Штекеры прямое M12 SPEEDCON |
| Полюсов | 17 |
| Тип фиксатора | SPEEDCON |
| Вид кодировки | A |
| Подключение 2 | |

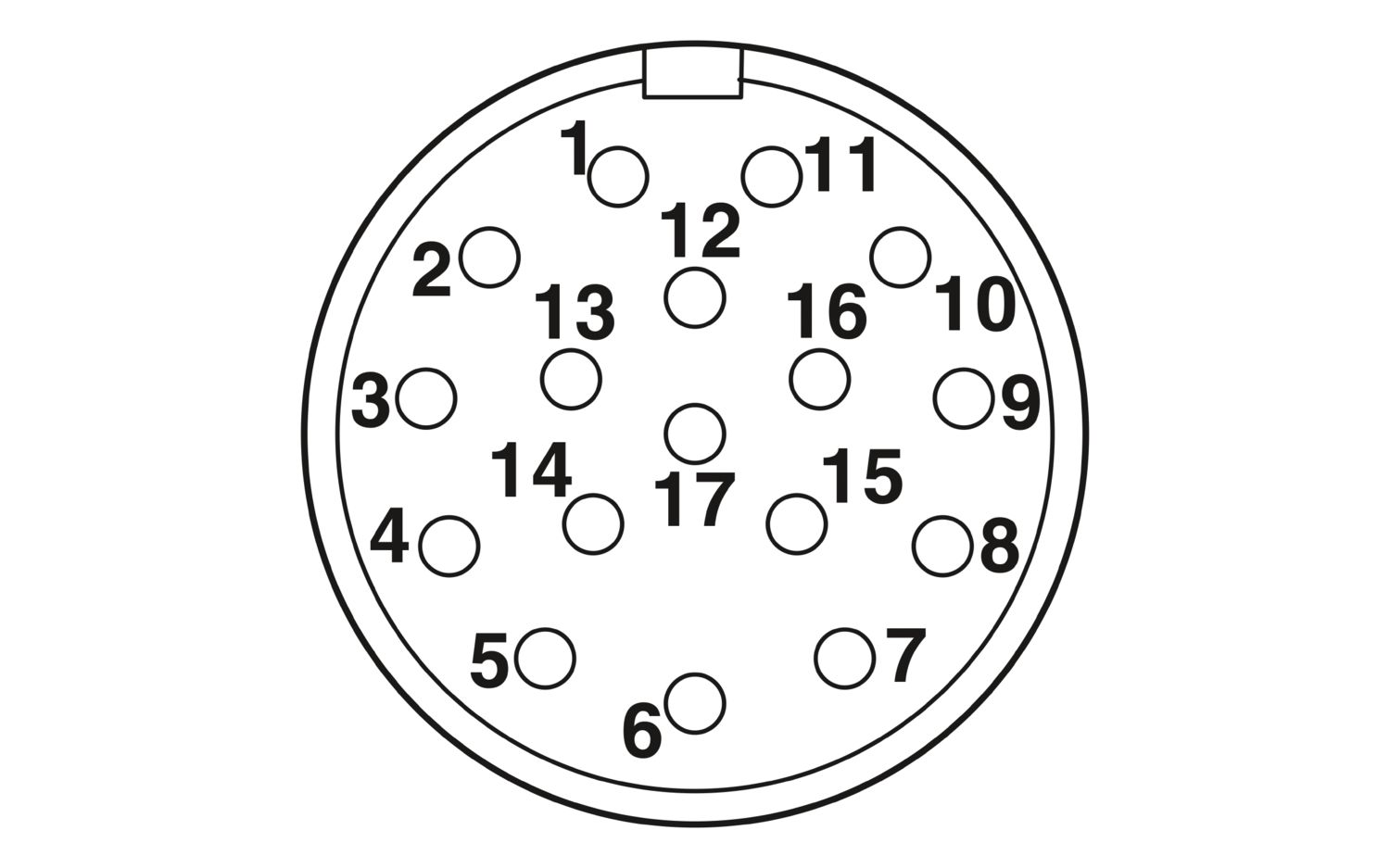

| Конструкция | Гнездо прямое M23 |
| Полюсов | 17 |
| Длина кабеля | 1 м |
| Полиуретан/ПВХ, черный, витая пара [35T] | |

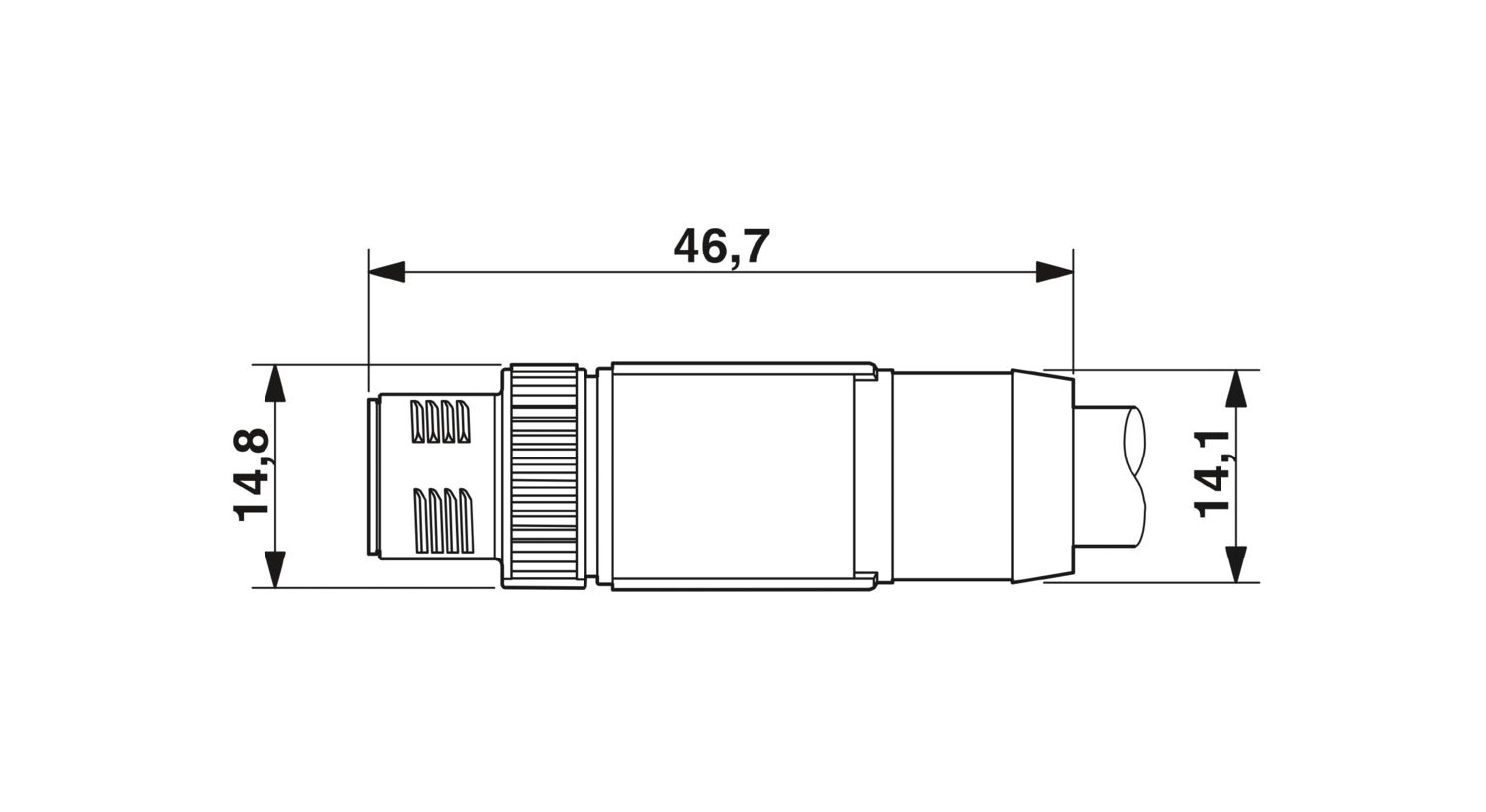

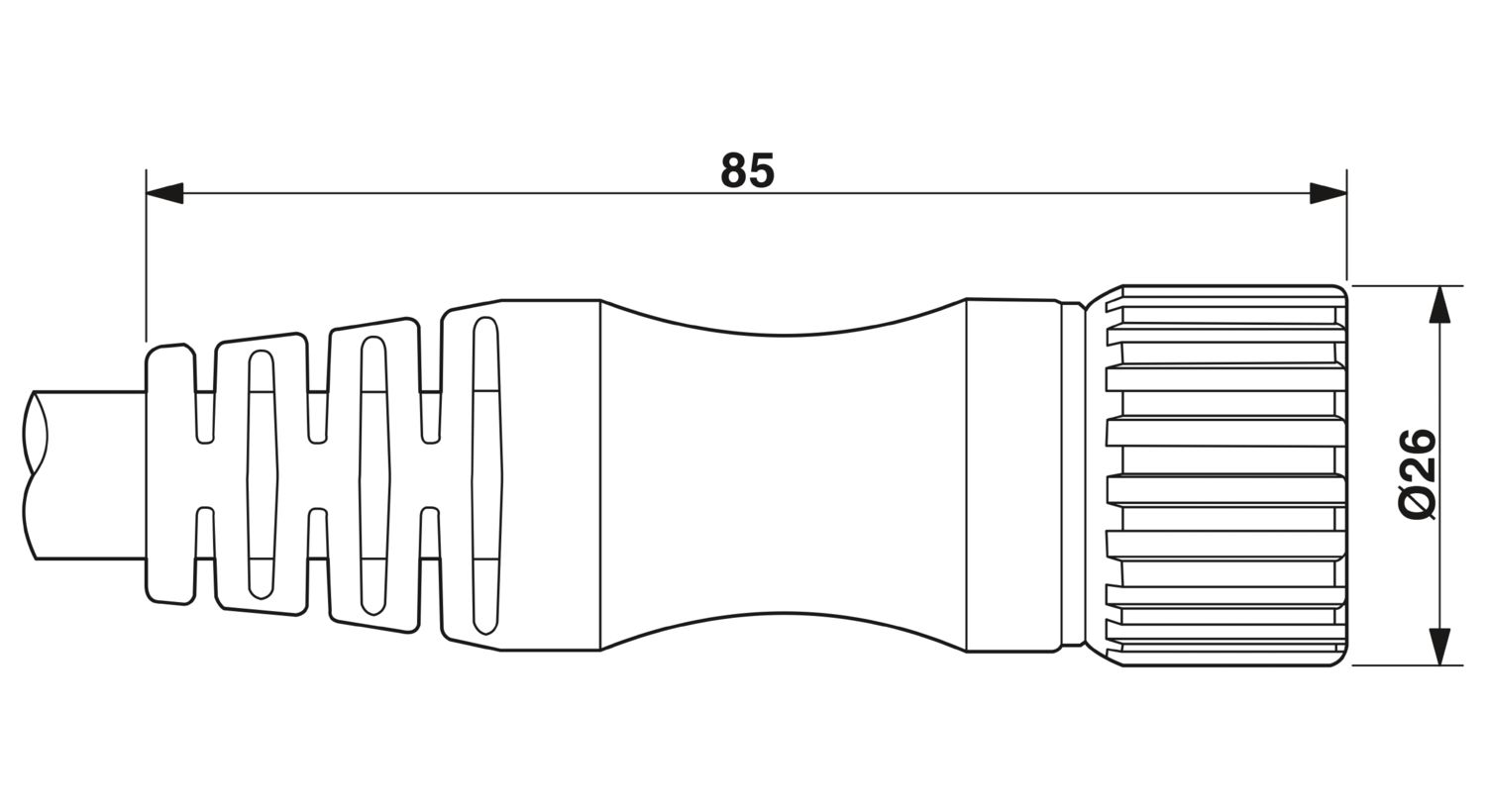

| Размерный чертеж |
|
| Вес проводника | 105 кг/км |
| UL AWM Style | 20233 / 1061 (80 °C / 300 В) |
| Полюсов | 17 |
| Экранирован. | есть |

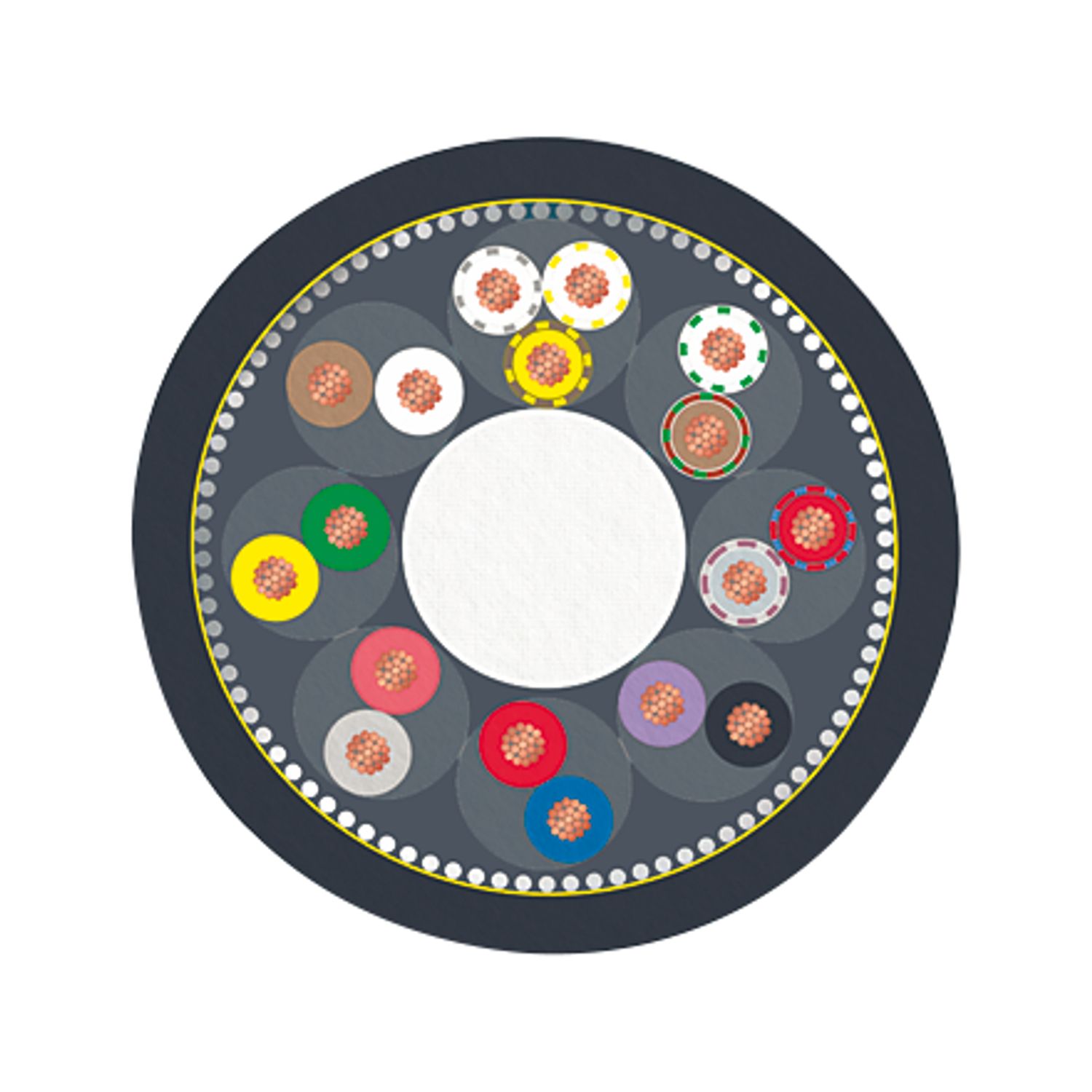

| Тип кабеля | Полиуретан/ПВХ, черный, витая пара [35T] |
| Конструкция кабеля, сигнальная линия | 18x 0,10 мм |
| AWG, сигнальная линия | 26 |
| Сечение жил кабеля | 17x 0,14 мм² (Сигнальный провод) |
| Диаметр проводника вкл. изоляцию | 1 мм ±0,05 мм (Сигнальный провод) |
| Наружный диаметр кабеля | 9,20 мм ±0,2 мм |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | ПВХ |
| Отдельная жила, цвет | белый-коричневый, зеленый-желтый, серый-розовый, синий-красный, черный-фиолетовый, серый/розовый-красный/синий, белый/зеленый-коричневый/зеленый, белый/желтый-желтый/коричневый-белый/серый |

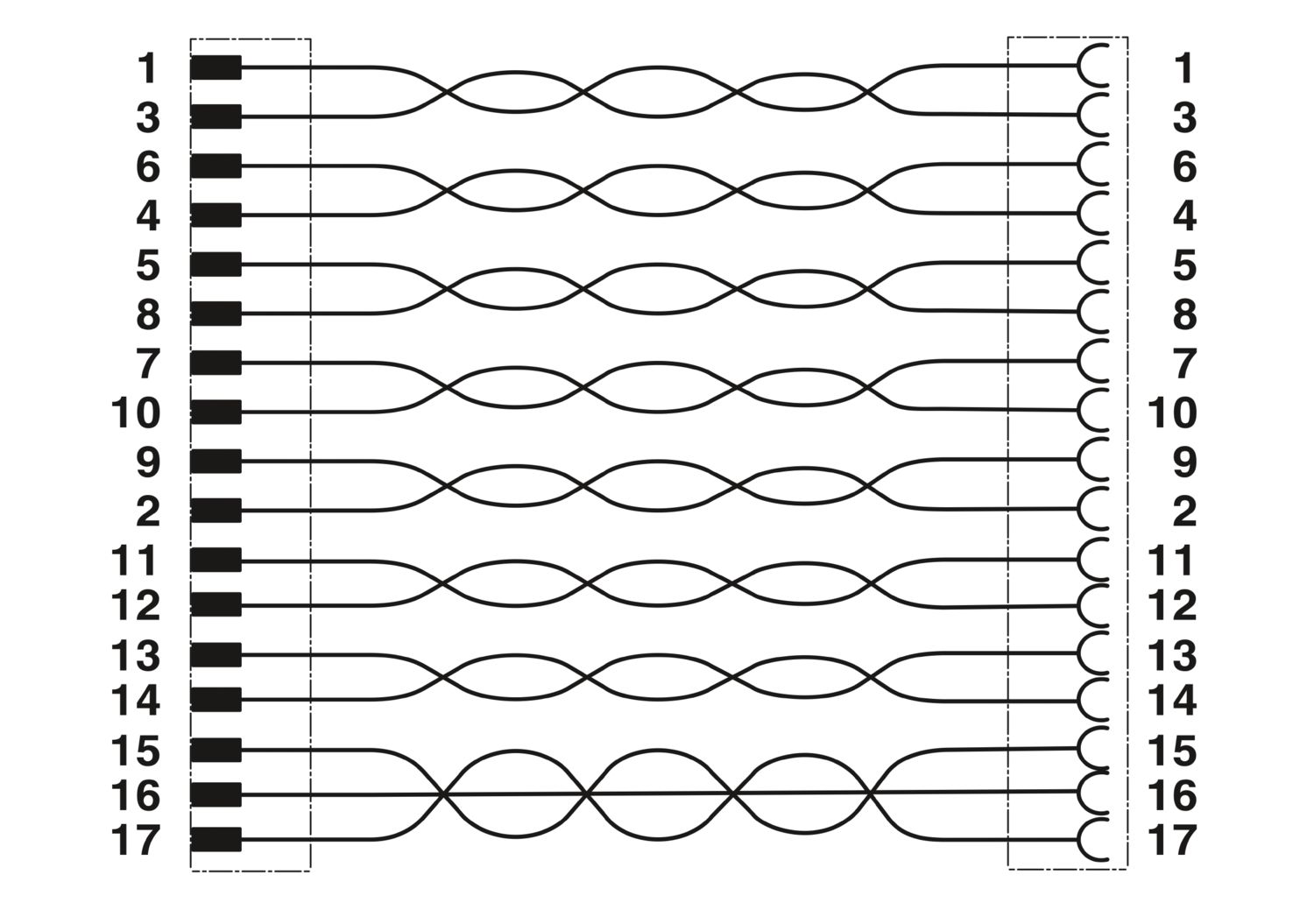

| Общая скрутка | 7 пар и 1 тройка, свитые вместе |
| защитный экран оптоволоконного кабеля | 85 % |
| Сопротивление кабеля, макс. | 142 Ом/км (при 20 °C) |
| Сопротивление изоляции | ≥ 10 МОм*км (при 20 °C) |
| Номинальное напряжение, кабель | 42 В AC |
| Испытательное напряжение | 1500 В AC |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Минимальный радиус изгиба, при жесткой прокладке | 46 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 92 мм |
| Динамическая устойчивость (изгиб) | Макс. количество циклов изгибания: 4000000, Радиус изгиба: 92 мм, Путь перемещения: 10 м, Скорость поперечного перемещения: 3 м/c, Ускорение: 10 м/c² |
| Негорючесть | согласно DIN EN 60332-1-2 |
| согласно VW-1 | |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Стойкость, прочие данные | устойчивость к гидролизу и микроорганизмам (согласно EN 50396) |
| Прочие характеристики | для тяговых цепей |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) | |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) (Вилка / розетка) | -25 °C ... 90 °C (вилка / розетка) |
| -40 °C ... 125 °C (вилка / розетка) | |
| Температура окружающей среды (при эксплуатации) (Кабель, жесткий монтаж) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| Температура окружающей среды (при эксплуатации) (Кабель, подвижный монтаж) | -5 °C ... 80 °C (кабель, для подвижного монтажа) |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | МЭК 61076-2-101 |
Преимущества для вас
Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
Экономия времени благодаря установке при помощи устройства быстрой фиксации SPEEDCON
Экономия места – благодаря многополюсным разъемам
Надежная передача сигналов – экран 360° в условиях повышенных электромагнитных нагрузок
