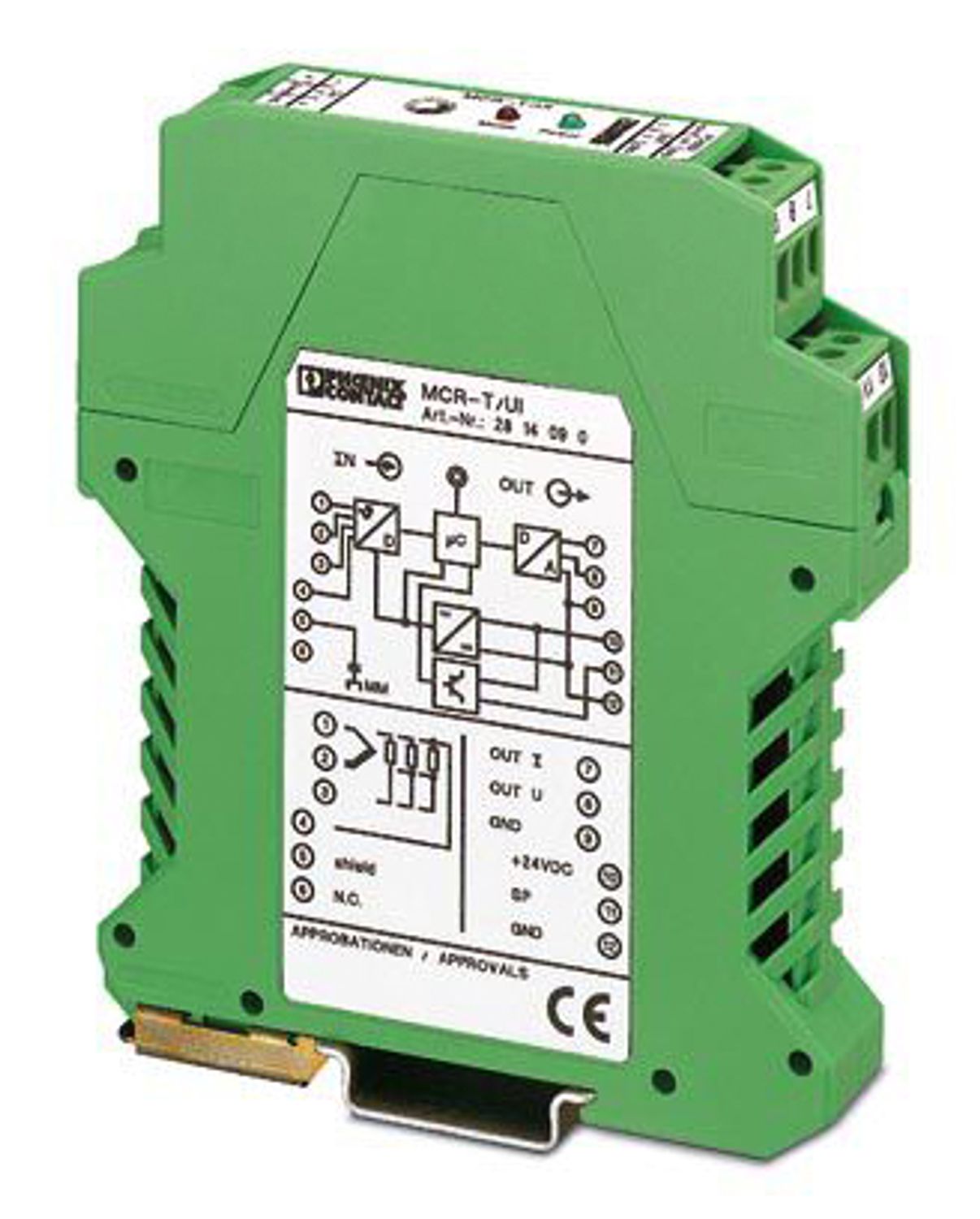

MCR-T-UI
-
Измерительный преобразователь температуры
2814090
Модуль MCR-T, программируемый измерительный температурный преобразователь, сконфигурирован, для датчиков с термоэлементом и термометров сопротивления, 2-, 3- или 4-проводная схема подключения
Доступно для бесплатного скачивания.
Загрузки
Подробная информация о продукте
| Ограничение износа | |
| Указание по ЭМС | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Тип изделия | Temperature transmitter |
| Ошибка охлаждения, типовая | 1,5 К |
| Ошибка охлаждения, максимальная | ≤ 3 К |
| Испытательное напряжение, вход / выход | 1 кВ AC (50 Hz, 60 s) |
| Испытательное напряжение, вход / питание | 1 кВ AC (50 Hz, 60 s) |
| Температурный коэффициент, максимальный | 0,01 %/K |
| Температурный коэффициент, стандартн. | 0,005 %/K |
| Ошибка передачи, макс. | ≤ 0,1 % (с максимальным диапазоном, ± 6 мВ или. ± 12 мкА на выходе) |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 30 В DC |
| Потребляемый ток, типовой | 40 мА |
| Потребляемый ток, макс. | ≤ 60 мА |
| Сигнал | |
| Входной сигнал | Температура |
| Измерение | |
| Конфигурируемый / программируемый | да, предварительно сконфигурирован |
| Применяемые типы датчиков (RTD) | Платиновый, никелевый, медный датчики |
| Применяемые типы датчиков (TC) | U, T, L, J, E, K, N, S, R, B, C, W, HK |
| Диапазон измерения температуры | в зависимости от используемого типа сенсора |
| Измерительный диапазон температуры | мин. 20 К (RTD, внешний CU10 - 100 K) |
| мин. 50 К (TC, кроме типа B 100 K) | |
| Тип датчика: | -200 °C ... 850 °C (настраивается пользователем) |
| -60 °C ... 180 °C (настраивается пользователем) | |
| -70 °C ... 500 °C (настраивается пользователем) | |
| -50 °C ... 160 °C (настраивается пользователем) | |
| -50 °C ... 200 °C (настраивается пользователем) | |
| -50 °C ... 180 °C (настраивается пользователем) | |
| -55 °C ... 150 °C (настраивается пользователем) | |
| -200 °C ... 600 °C (настраивается пользователем) | |
| -200 °C ... 400 °C (настраивается пользователем) | |
| -200 °C ... 900 °C (настраивается пользователем) | |
| -210 °C ... 1200 °C (настраивается пользователем) | |
| -226 °C ... 1000 °C (настраивается пользователем) | |
| -200 °C ... 1372 °C (настраивается пользователем) | |
| -200 °C ... 1300 °C (настраивается пользователем) | |
| -50 °C ... 1760 °C (настраивается пользователем) | |
| -50 °C ... 1760 °C (настраивается пользователем) | |
| 500 °C ... 1820 °C (настраивается пользователем) | |
| -18 °C ... 2316 °C (настраивается пользователем) | |
| -18 °C ... 2316 °C (настраивается пользователем) | |
| -200 °C ... 800 °C (настраивается пользователем) | |
| -200 °C ... 850 °C (настраивается пользователем) | |
| -200 °C ... 850 °C (настраивается пользователем) | |
| -200 °C ... 850 °C (настраивается пользователем) | |
| -200 °C ... 850 °C (настраивается пользователем) | |
| -60 °C ... 180 °C (настраивается пользователем) | |
| -60 °C ... 180 °C (настраивается пользователем) | |
| -60 °C ... 180 °C (настраивается пользователем) | |
| -60 °C ... 180 °C (настраивается пользователем) | |
| Ток питания датчика | 250 мкA (Термометр сопротивления) |
| Диапазон сопротивлений, линейн. | 0 Ω ... 8000 Ω (свободная настройка, мин. измерительный диапазон 100 Ω) |
| диапазон напряжения сигнала (мВ), линейный | -20 мВ ... 2400 мВ (свободная настройка, мин. измерительный диапазон 10 мВ) |
| Способ подключения | 2-, 3-, 4-проводной |
| Тип подключения | вставные винтовые клеммы |
| Защитная схема | Защита от бросков тока при переходных процессах |
| Защита от перенапряжений, 30 В DC | |
| Коммутация: Транзистор | |
| Описание выходов | с нагрузкой 100 мА, подключение питающего напряжения (без защиты от короткого замыкания); запирается в соответствии с заказанной конфигурацией или настраивается с помощью программы MCR/PI-CONF-WIN |
| Ток длительной нагрузки | 100 мА |
| Диапазон выходного напряжения | 18 В DC ... 30 В DC (подключение питающего напряжения, не защищен от короткого замыкания ) |
| Сигнал: Выход напряжения | |
| Конфигурируемый / программируемый | да, предварительно сконфигурирован |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| 0 В ... 5 В | |
| -5 В ... 5 В | |
| -10 В ... 10 В | |
| 10 В ... 0 В | |
| 5 В ... 0 В | |
| 10 В ... -10 В | |
| 5 В ... -5 В | |
| 1 В ... 5 В | |
| Выходной сигнал напряжения, максимальный | ± 12 В |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| 20 мА ... 0 мА | |
| 20 мА ... 4 мА | |
| Выходной сигнал тока, максимальный | 24 мА |
| Диапазон значений выходного напряжения при обрыве линии | -12 В ... 12 В |
| Диапазон значений выходного напряжения при выходе за верхнюю / нижнюю границу измерительного диапазона | -12 В ... 12 В |
| Диапазон значений выходного тока при обрыве линии | 0 A ... 24 мА |
| Диапазон значений выходного тока при выходе за верхнюю / нижнюю границу измерительного диапазона | 0 A ... 24 мА |
| Нагрузка / выходная нагрузка, выход напряжения | ≥ 10 кΩ |
| Нагрузка / выходная нагрузка, выход тока | ≤ 500 Ω |
| Пульсации | < 20 мB(ДА) |
| Защитная схема | Защита от бросков тока при переходных процессах |
| Разрешение преобразователя D/A | ± 12 бит |
| Тип подключения | вставные винтовые клеммы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Чертеж |
|
| Ширина | 17,5 мм |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Цвет | зеленый (RAL 6021) |
| Материал корпуса | Полиамид РА, неусиленный |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| CE | |
| Сертификат | Соответствие требованиям ЕС |
| UL, США / Канада | |
| Маркировка | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| GL | |
| Маркировка | DNV GL |
| Монтажное положение | на выбор |
Преимущества для вас
Свободное программирование с помощью MCR/PI-CONF-WIN
С транзисторным переключающим контактом
Инверсный диапазон выходного сигнала на выбор
Для резистивных термометров и термоэлементов
Измерение дифференциальных температур
