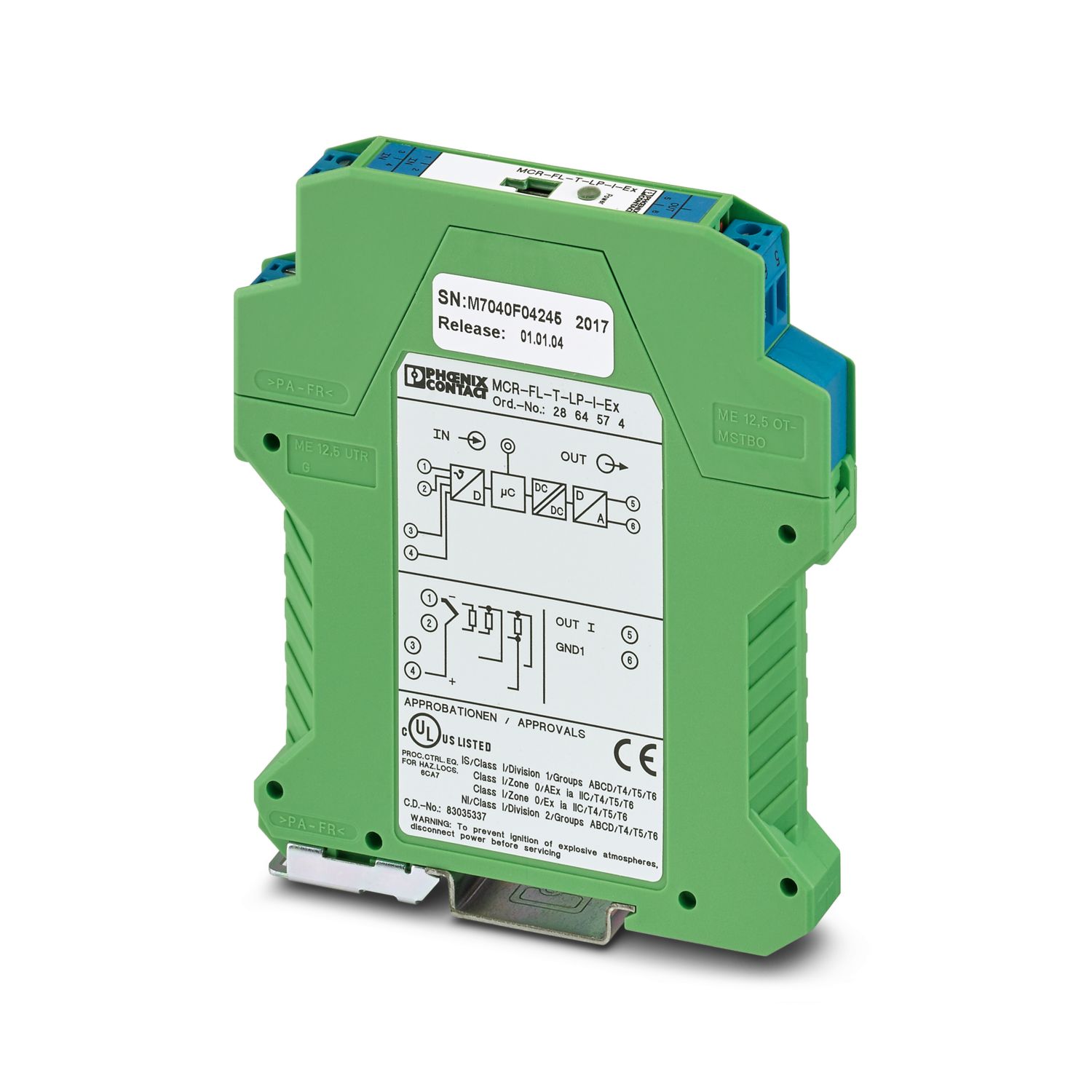

MCR-FL-T-LP-I-EX
-
Измерительный преобразователь температуры
2864574
Температурный преобразователь MCR, устанавливаемый в гильзе: программируемый измерительный температурный преобразователь с питанием от сигнальной цепи. Резистивный термометр, термоэлемент, датчик сопротивления и напряжения.
Доступно для бесплатного скачивания.
Загрузки
Подробная информация о продукте
| Тип изделия | Temperature transmitter |
| Применение | Температура |
| Конфигурирование | с помощью программного пакета для конфигурирования MCR-PI-CONF-WIN |
| Функциональность | |
| Конфигурирование | с помощью программного пакета для конфигурирования MCR-PI-CONF-WIN |
| Задержка включения | 4 c |
| Контроль линии | NE 43 |
| Испытательное напряжение, вход / выход | 2 кВ AC (50 Hz, 60 s) |
| Ступенчатая характеристика (10-90%) | < 2 c |
| Ошибка передачи, датчик напряжения | ±20 мкВ (-10 мВ ... 100 мВ) |
| Ошибка передачи, термоэлементы | тип. 0,5 K (K, J, T, E, L, U), 1,0 K (N, C, D), 2,0 K (S, B, R) |
| Ошибка передачи, датчик сопротивления | ±0,1 Ом (10 ... 400 Ом), ±1,5 Ом (10 ... 2000 Ом) |
| Ошибка передачи, термометр сопротивления | 0,2 K (Pt 100, Ni 100), 0,5 K (Pt 500, Ni 500), 0,3 K (Pt 1000, Ni 1000) |
| Питание | |
| Наименование | с питанием от сигнальной цепи |
| Диапазон напряжения питания | 12 В DC ... 30 В DC |
| Потребляемый ток, макс. | < 3,5 мА |
| Сигнал | |
| Количество входов | 1 |
| Входной сигнал | Температура |
| Измерение | |
| Конфигурируемый / программируемый | есть, программируемый |
| Применяемые типы датчиков (RTD) | Pt-, Ni- (100,500,1000); мин. измерительный диапазон 10 K |
| Применяемые типы датчиков (TC) | B, C, D, E, J, K, L, N, R, S, T, U; мин. измерительный диапазон 50 K/500 K |
| Тип датчика: | -200 °C ... 850 °C (настраивается пользователем) |
| -200 °C ... 250 °C (настраивается пользователем) | |
| -200 °C ... 250 °C (настраивается пользователем) | |
| -60 °C ... 180 °C (настраивается пользователем) | |
| -60 °C ... 150 °C (настраивается пользователем) | |
| -60 °C ... 150 °C (настраивается пользователем) | |
| 0 °C ... 1820 °C (настраивается пользователем) | |
| 0 °C ... 2320 °C (настраивается пользователем) | |
| 0 °C ... 2495 °C (настраивается пользователем) | |
| -270 °C ... 1000 °C (настраивается пользователем) | |
| -210 °C ... 1200 °C (настраивается пользователем) | |
| -270 °C ... 1372 °C (настраивается пользователем) | |
| -200 °C ... 900 °C (настраивается пользователем) | |
| -270 °C ... 1300 °C (настраивается пользователем) | |
| -50 °C ... 1760 °C (настраивается пользователем) | |
| -50 °C ... 1760 °C (настраивается пользователем) | |
| -270 °C ... 400 °C (настраивается пользователем) | |
| -200 °C ... 600 °C (настраивается пользователем) | |
| Способ подключения | 2-, 3-, 4-проводной |
| Диапазон сопротивлений, линейн. | 10 Ω ... 400 Ω (минимальный диапазон измерений 10 Ом) |
| 10 Ω ... 2000 Ω (минимальный диапазон измерений 100 Ом) | |
| диапазон напряжения сигнала (мВ), линейный | -10 мВ ... 100 мВ (мин. диапазон измерения 5 мВ) |
| Коммутация: | |
| Конфигурируемый / программируемый | нет |
| Сигнал | |
| Описание выходов | выход тока |
| Количество выходов | 1 |
| Конфигурируемый / программируемый | есть |
| Выходной сигнал, ток | 4 мА ... 20 мА |
| 20 мА ... 4 мА | |
| Выходной сигнал тока, максимальный | ≤ 23 мА |
| Выходной ток при коротком замыкании | ≤ 3,6 мА или ≥ 21 мА (настраивается; не предназначено для термоэлементов) |
| Выходной ток при обрыве линии | ≤ 3,6 мА или ≥ 21 мА (pегулируется) |
| Диапазон значений выходного тока при выходе за верхнюю / нижнюю границу измерительного диапазона | 3,8 мА ... 20,5 мА |
| Нагрузка / выходная нагрузка, выход тока | ≤ 520 Ω (при UV = 24 В; Uпит. - 12 В / 0,023 А) |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Данные по технике безопасности | |
| Макс. напряжение Ui | 30 В |
| Макс. ток Ii | 100 мА |
| Макс. мощность Pi | 750 мВт |
| Макс. выходное напряжение Uo | 4,4 В DC |
| Макс. выходной ток Io | 9,6 мА |
| Макс. выходная мощность Po | 10,6 мВт |
| Температура окружающей среды, макс. | T4 = 85 °C, T5 = 65 °C, T6 = 50 °C |
| Максимальное безопасное напряжение Um | 250 В |
| IIA: макс. внешняя индуктивность Lo / макс. внешняя емкость Co | 100 мГн / 12 мкФ |
| IIB: макс. внешняя индуктивность Lo / макс. внешняя емкость Co | 100 мГн / 12 мкФ |
| IIC: макс. внешняя индуктивность Lo / макс. внешняя емкость Co | 100 мГн / 2,4 мкФ |
| Чертеж |
|
| Ширина | 12,5 мм |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Цвет | зеленый (RAL 6021) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | Полиамид РА, неусиленный |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C |
| CE | |
| Сертификат | Соответствие требованиям ЕС |
| ATEX | |
| Маркировка | II 2(1) G Ex ia IIC T4...T6 |
| UL, США / Канада | |
| Маркировка | cULus |
| Стандарты | |
| Стандарты / нормативные документы | Рекомендации NAMUR NE 21 |
| Тип монтажа | Установка на монтажную рейку |
| Монтажное положение | на выбор |
Преимущества для вас
Вход для резистивных термометров, термоэлементов и линейных милливольтных сигналов, Ex ia IIC
Конфигурация с помощью ПО
Возможность установки в зоне 1
Гальваническая развязка 2 цепей
1-канальный
Питание от контура
Поддержка HART (MCR-FL-TS-LP-I-EX)
Выход: 4 мА ... 20 мА/20 мА ... 4 мА
