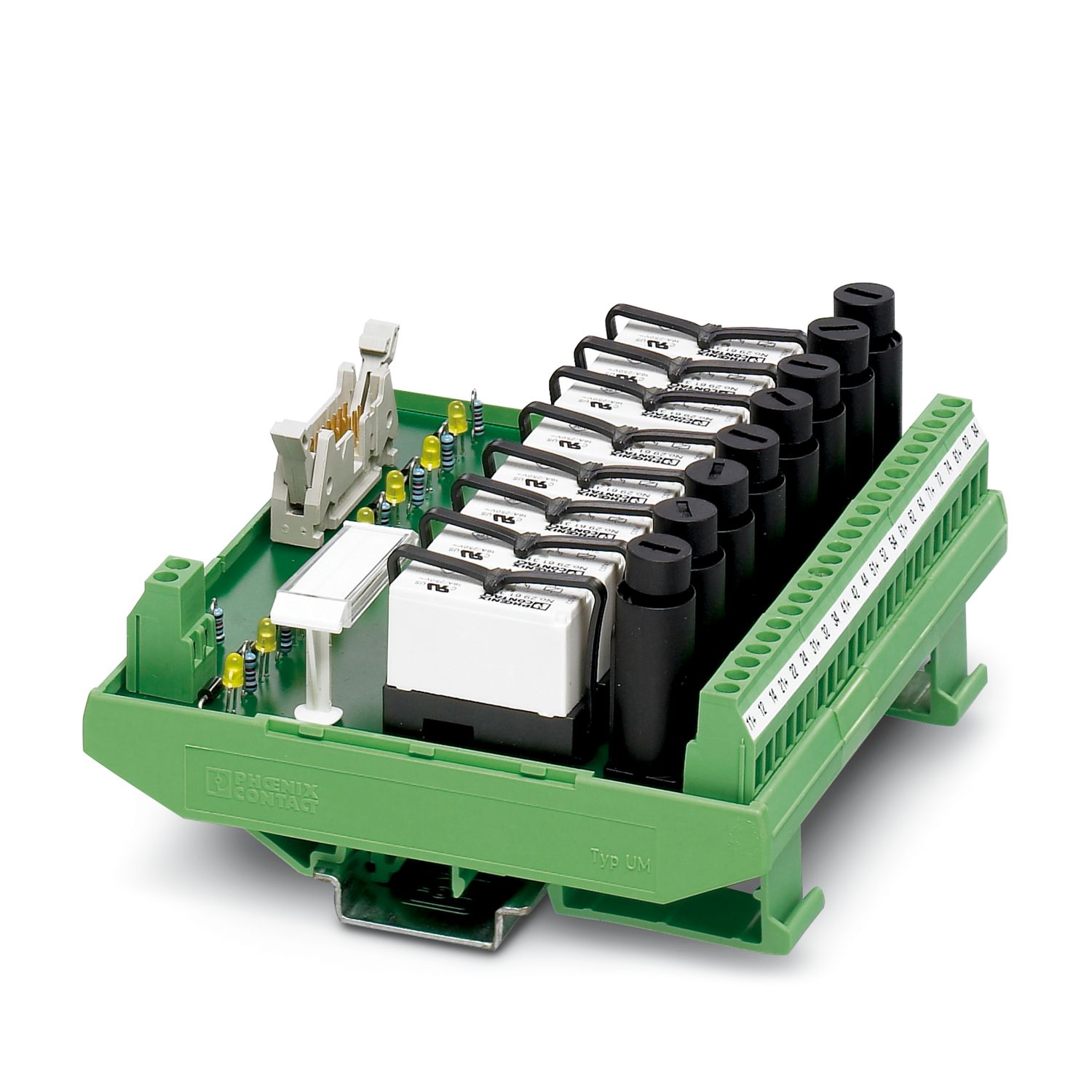

UM- 8RM/KSR-G24/21/SI/PLC - Активный модуль - 2900892

Тип изделия	Интерфейсный модуль
Количество каналов	8
Режим работы	100 % ED
Долговечность механическая	3x 10⁷ коммутационных циклов
В комплекте с	есть
Изоляционные характеристики: Воздушные зазоры и пути утечки выход/выход
Категория перенапряжения	III
Степень загрязнения	2

Воздушные зазоры и пути утечки выход/выход
Расчетное напряжение изоляции	300 В AC
Расчетное импульсное напряжение	4 кВ (Базовая изоляция между цепями выходных контактов)
	6 кВ (Безопасное разделение и усиленная изоляция, между входной электрической цепью и цепью выходного контакта)
Поддерживаемые устройства управления MITSUBISHI MELSEC Q
Подходящая плата ввода-вывода	QY82P
Поддерживаемые устройства управления MITSUBISHI MELSEC L
Подходящая плата ввода-вывода	LY41PT1P
	LY42PT1P

Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,9 ... 1,1
Диапазон входных напряжений	21,6 В DC ... 26,4 В DC
Типовой входной ток при U_N	17 мА
Время срабатывания, типовое	8 мс
Время возврата, типовое	10 мс
Защитная схема	Безынерционный диод
Индикация рабочего напряжения	LED зел.
Индикатором состояния / канал	LED желт.

Коммутация
Исполнение контакта	1 переключающий контакт
Тип коммутационного контакта	Одинарный контакт
Материал контакта	AgNi
Максимальное напряжение переключения	250 В AC
	63 В DC
Минимальное напряжение переключения	12 В AC/DC

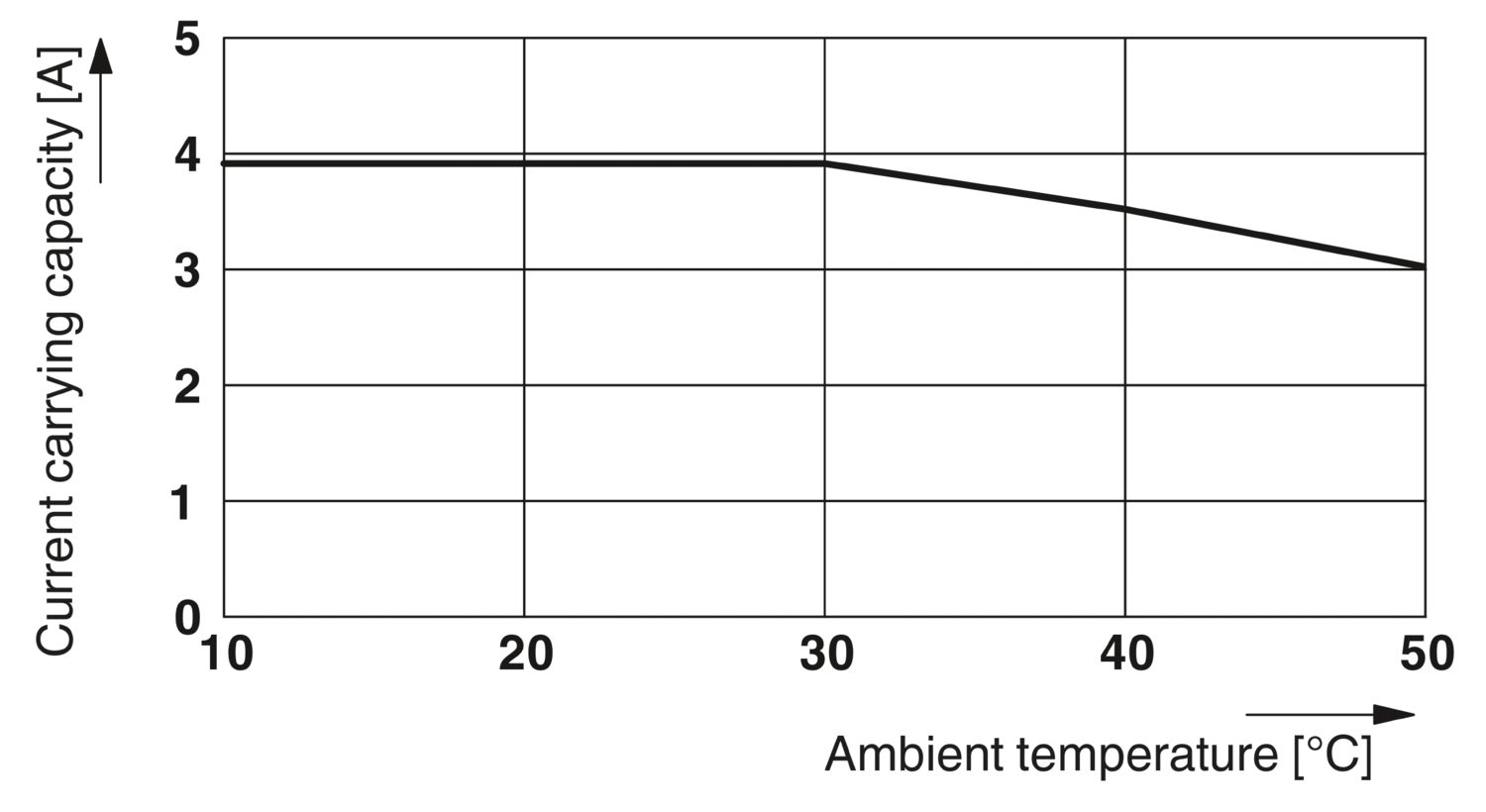

Макс. ток продолжительной нагрузки	3,9 A (Cоблюдайте кривые)
Минимальный коммутационный ток	10 мА
Мощность отключения (активная нагрузка), максимальная	93 Вт (24 В DC)
	58 Вт (48 B DC)
	48 Вт (60 B DC)
	975 ВА (250 В AC)
Выходные предохранители	4 A плавкий предохранитель 5 х 20 (инертного типа)

Уровень управления
Тип подключения	IDC/FLK штыревой разъем
Количество точек подключения	1
Полюсов	14
Размер шага	2,54 мм
Уровень полевых устройств
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение гибкого провода	0,2 мм² ... 2,5 мм²
Сечение проводника AWG	24 ... 12
Питание
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Количество точек подключения	2
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение гибкого провода	0,2 мм² ... 2,5 мм²
Сечение проводника AWG	24 ... 12

Индикатор состояния имеется	да

Ширина	127 мм
Высота	112 мм
Глубина	59,5 мм

Цвет	зеленый (RAL 6021)

Условия окружающей среды
Степень защиты	IP00
Температура окружающей среды (при эксплуатации)	-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Воздушные зазоры и пути утечки выход/выход
Стандарты / нормативные документы	EN 61010-2-201
	МЭК 60664

Тип монтажа	Установка на монтажную рейку
Указания по монтажу	устанавливаются в ряд без промежутков
Монтажное положение	на выбор

Указания по эксплуатации	Учитывать максимальную коммутационную способность используемых реле
Указания по эксплуатации	Не подключать к соседним каналам смешанно БСНН / ЗСНН и опасное напряжение прикосновения.
Указания по эксплуатации	Выходы не предназначены для коммутации различных внешних проводов. Сумма коммутационных напряжений, используемых для соседних выходов, не должна превышать значение номинального напряжения изоляции
Указания по эксплуатации	Относительно соседних модулей (по направлению к несущей рейке) необходимо учитывать соответствующие требования к изоляции (базовая или усиленная изоляция), приняв необходимые меры (например, используя разделительные пластины).
Указания по эксплуатации	Для применения по назначению необходимо соблюдать требования директивы по установке (см. материалы для загрузки). При применении или использовании с продуктами сторонних производителей необходимо также соблюдать технические условия, указания по технике безопасности соответствующего стороннего производителя.

Номер артикула	2900892
Упаковочная единица	1 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	DK2191
Страница каталога	Стр. 565 (C-7-2015)
GTIN	4046356545112
Вес/шт. (с упаковкой)	435 g
Вес/шт. (без упаковки)	434,8 g
Номер таможенного тарифа	85369010
Страна происхождения	DE

Преимущества для вас

Монтажная ширина всего 127 мм

Диод защиты от неправильной полярности

Индикатор состояния цепи питания (светодиод)

Светодиодный индикатор состояния и диод свободного хода на каждой сигнальной цепи

Предохранитель на каждой выходной цепи для защиты от коротких замыканий

Вставные мини-реле с одним переключающим контактом с возможностью ручного управления или без нее

EU RoHS
Отвечает требованиям Директивы RoHS	Да
насколько известно, действует освобождение от исполнения требований	7(a)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Hexahydromethylphthalic anhydride (№ CAS: Не применимо)
		Lead (№ CAS: 7439-92-1)
