PT-IQ-2X1-24DC-PT
-
Устройство защиты от импульсных перенапряжений
2801247
Защита от перенапряжений, включает в себя защитный штекер и базовый элемент, со встроенным многоступенчатым индикатором состояния на модуле для двух сигнальных проводников с общим опорным потенциалом. Может использоваться в ориентированных на безопасность цепях до SIL 3.
Для эксплуатации данного изделия требуется наличие дополнительных изделий.
Необходимые принадлежности
Подробная информация о продукте

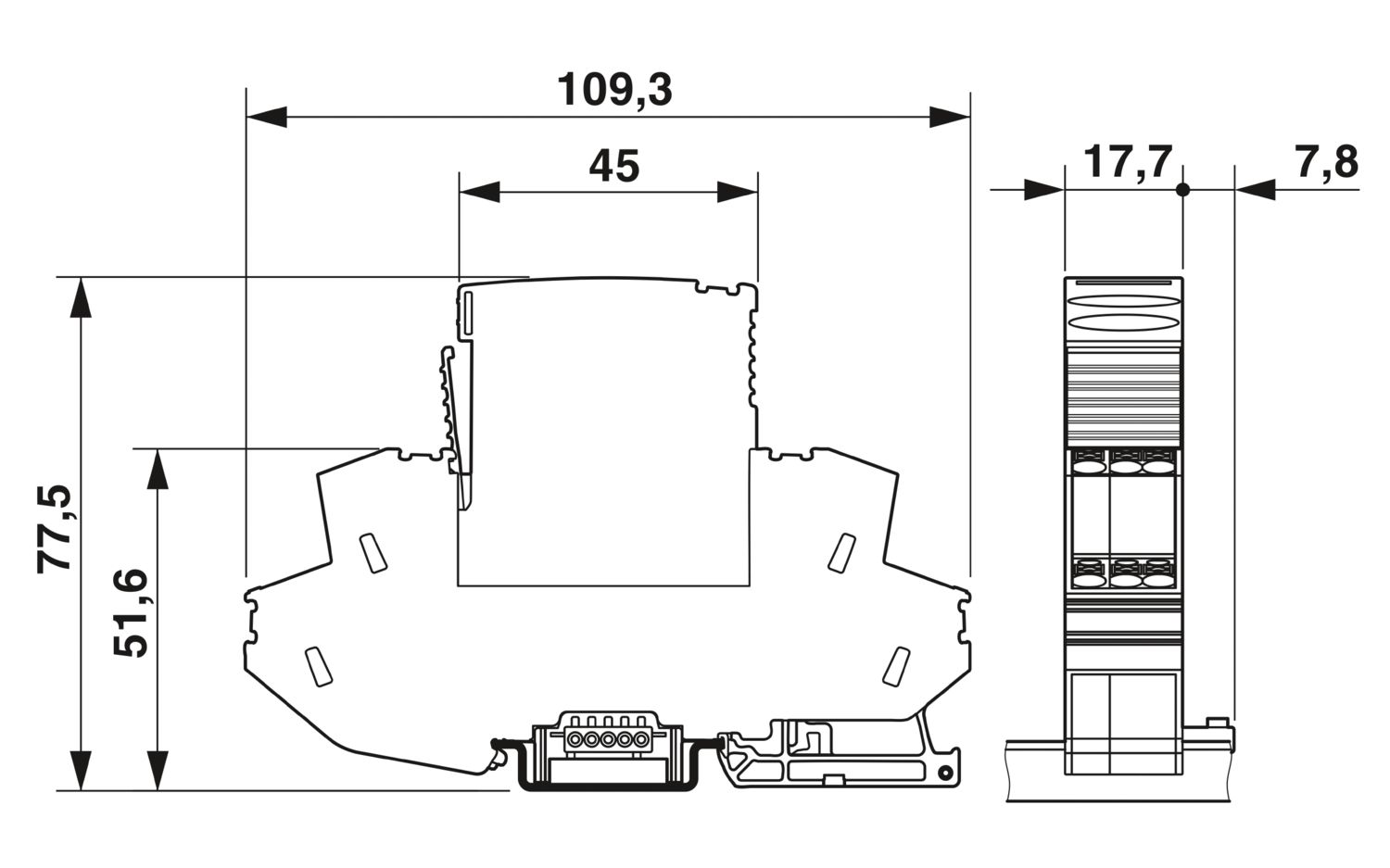

| Общая информация | |
| Указание | Сигнал удаленного оповещения, а также питание шинного соединителя для монтажных реек подключается при подсоединении модуля к шинному соединителю. |
| Тип изделия | Защита от импульсных перенапряжений КИПиА |
| Серия изделий | PLUGTRAB IQ |
| Класс испытания согл. МЭК | C1 |
| C2 | |
| C3 | |
| D1 | |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, многоступенчатая |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Номинальное напряжение UN | 24 В DC |
| Тип подключения | Зажимы Push-in |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Чертеж |
|
| Ширина | 17,7 мм |
| Высота | 109,3 мм |
| Глубина | 77,5 мм (вкл. монтажная рейка 7,5 мм) |
| Горизонтальный шаг | 1 TE |
| Цвет | черный (RAL 9005) |
| черный (RAL 9005) | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Материал корпуса | PA 6.6 |
| Механические данные | |
| Открытая боковая стенка | Нет |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Макс. напряжение при длительной нагрузке UC | 30 В DC |
| 21 В AC | |
| Расчетный ток | 1000 мА (40 °C) |
| Эффективный рабочий ток IC при UC | ≤ 1 мА (на цепь) |
| Ток защитного проводника IPE | ≤ 1 мА (на цепь) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2,5 кA |
| Mаксимальный отводимый импульсный ток ITotal (8/20) мкс | 20 кA |
| Уровень защиты Up (жила-земля) | ≤ 75 В (C1 - 1 кВ / 500 A) |
| ≤ 135 В (C2 - 10 кВ / 5 кА) | |
| ≤ 55 В (C3 - 25 A) | |
| ≤ 60 В (C3 - 50 A) | |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс |
| Вносимое затухание aE, асим. | тип. 0,3 дБ (≤ 300 кГц / 150 Ом) |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ω | тип. 1,1 МГц |
| Сопротивление на цепь | 1,2 Ω ±5 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, многоступенчатая |
| Номинал предохранителя, макс. | 1 A (FF) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 – 10 kV / 5 kA | |
| C2 - 10 кА | |
| C3 - 50 A | |
| D1 - 2,5 kA | |
| Время сброса импульса (фаза-земля) | ≤ 350 мс |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 4000 м (amsl) |
| Стандарты/нормативные документы | МЭК 61643-21 |
| Указание | 2000 + A1:2008 + A2:2012 |
| Стандарты/нормативные документы | EN 61643-21 |
| Указание | 2001 + A1:2009 + A2:2013 |
| Стандарты/нормативные документы | EN 61000-6-3 |
| Указание | 2007 + A1:2011 |
| Стандарты/нормативные документы | EN 61000-6-2 |
| Указание | 2005 |
| Тип монтажа | Монтажная рейка: 35 мм |
Преимущества для вас
Прогнозирующий контроль с помощью 3-ступенчатого светодиодного дисплея
Подключение индикация состояния в управление установкой благодаря групповой удаленной сигнализации
Быстрая и безошибочная установка при помощи соединителя для несущей рейки
Большое удобство обслуживания благодаря 2-компонентной конструкции
Максимальная защита для приложений контрольно-измерительных приборов и автоматики благодаря высокой пропускной способности
