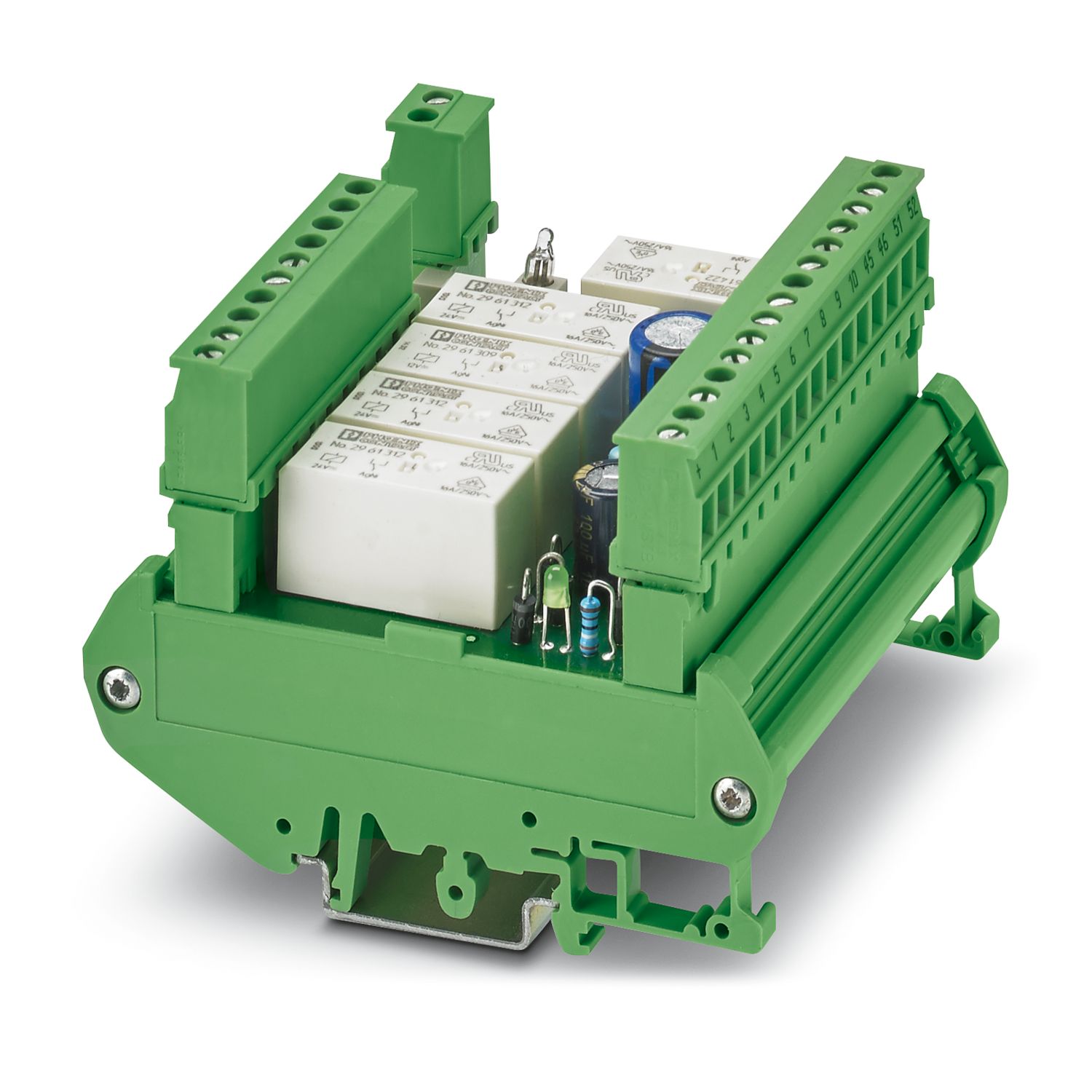

UMK-5REL/KSR-24/230/KRK5S/MSTB
-
Релейный модуль
2908666
соответствующий специальным требованиям заказчика релейный модуль, со штекерными колодками для пяти коммутационных мини-реле
Подробная информация о продукте
| Ограничение износа | |
| Указание по ЭМС | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Тип изделия | Релейный блок |
| Долговечность механическая | 3x 107 коммутационных циклов |
| Изоляционные характеристики: Воздушные зазоры и пути утечки вход/выход | |
| Изоляция | усиленная изоляция |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Изоляционные характеристики: Воздушные зазоры и пути утечки, выход K10-K13 | |
| Изоляция | Основная изоляция |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Воздушные зазоры и пути утечки вход/выход | |
| Расчетное напряжение изоляции | 260 В |
| Расчетное импульсное напряжение | 6 кВ (1,2 / 50 мкс) |
| Воздушные зазоры и пути утечки, выход K10-K13 | |
| Расчетное напряжение изоляции | 260 В |
| Расчетное импульсное напряжение | 4 кВ (1,2 / 50 мкс) |
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Диапазон входных напряжений | 21,6 В DC ... 26,4 В DC |
| Коммутация | |
| Исполнение контакта | Одиночный, 1 переключающий |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Предельный ток длительной нагрузки | 6 A (Ограничена шириной диапазона проводника на выходе) |
| Коммутационная способность минимальная | 3000 ВА |
| Вход | |
| Тип подключения | Винтовые зажимы |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Выход | |
| Тип подключения | Винтовые зажимы |
| Сечение жесткого провода | 0,2 мм² ... 2 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Ширина | 78,5 мм |
| Высота | 90 мм |
| Глубина | 64 мм |
| Условия окружающей среды | |
| Степень защиты | IP00 |
| Степень защиты (Место установки) | ≥ IP54 (Место установки) |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Высота | ≤ 2000 м |
| Воздушные зазоры и пути утечки вход/выход | |
| Стандарты / нормативные документы | DIN EN 50178: 1998-04 |
| Воздушные зазоры и пути утечки, выход K10-K13 | |
| Стандарты / нормативные документы | DIN EN 50178: 1998-04 |
| Тип монтажа | Установка на монтажную рейку |
| Монтажное положение | на выбор |
| Номер артикула | 2908666 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 50 Количество |
| Указание | Позаказное производство (возврат невозможен) |
| Ключ изделия | DK61Y1 |
| GTIN | 4055626320267 |
| Вес/шт. (с упаковкой) | 239,2 g |
| Вес/шт. (без упаковки) | 230 g |
| Номер таможенного тарифа | 85364190 |
| Страна происхождения | DE |
ECLASS
| ECLASS-13.0 | 27371603 |
| ECLASS-15.0 | 27371603 |
ETIM
| ETIM 9.0 | EC001456 |
UNSPSC
| UNSPSC 21.0 | 39122300 |
| EU RoHS | |
| Отвечает требованиям Директивы RoHS | Да |
| насколько известно, действует освобождение от исполнения требований | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
|
| EU REACH SVHC | |
| Указание на вещество-кандидата согласно REACH (№ CAS) | Hexahydromethylphthalic anhydride (№ CAS: Не применимо) |
| Lead (№ CAS: 7439-92-1) | |
| SCIP | 14b76bd2-86fb-4023-9edb-edeb07019fce |
| EF3.0 Изменение климата | |
| CO2e кг | 6,071 кг CO2e |
