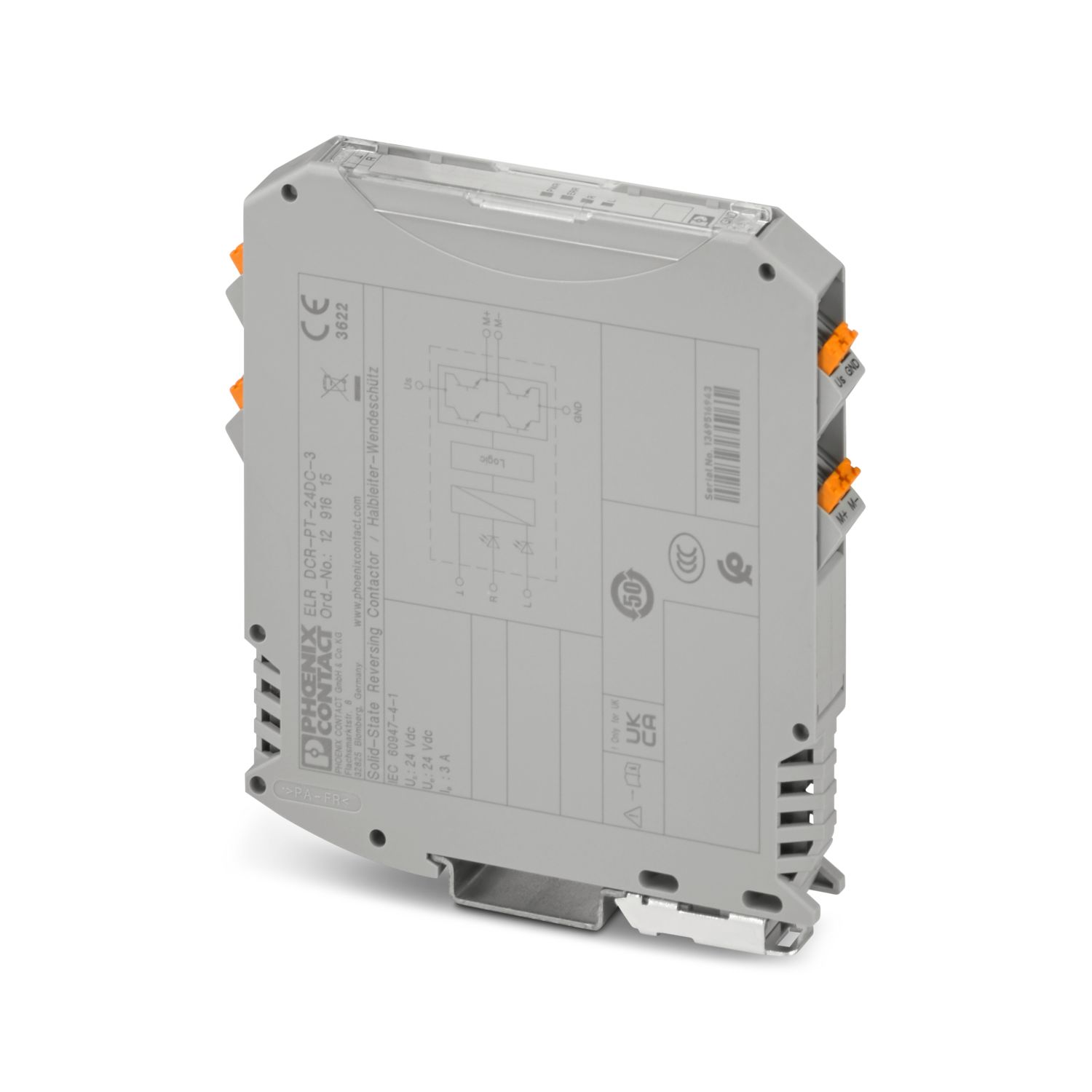

ELR DCR-PT-24DC-3
-
Реле реверсирования нагрузки
1291615
Электронное реле реверсирования нагрузки, для управления электродвигателями постоянного тока, со светодиодным индикатором и защитной цепью, выход: 24 В DC/3 A, со временем коммутации 5 мс
Подробная информация о продукте
| Тип изделия | Полупроводниковый контактор |
| Серия изделий | CONTACTRON |
| Режим работы | 100 % ED |
| MTTF | 244 лет ( = 20 °C) |
| Изоляционные характеристики: Воздушный путь и путь утечки между цепями | |
| Изоляция | Основная изоляция |
| Количество фаз | 1 |
| Частота коммутации | ≤ 10 Гц |
| Тип сети | 1 фазная |
| Испытательное напряжение (Вход/выход) | 2,5 кВeff (50 Hz, 60 s) |
| Частота коммутации | ≤ 10 Гц |
| Изоляционные характеристики | |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 800 В |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Воздушный путь и путь утечки между цепями | Основная изоляция |
| Наименование, вход | Вход DC |
| Расчетное напряжение питания цепи управления US | 24 В DC |
| Диапазон напряжения питания цепи управления | 11 В DC ... 30 В DC |
| Защитная схема | Защита от перенапр. |
| Управление | |
| Наименование, вход | Вход управляющего сигнала, справа / слева |
| Потребляемый ток | 3 мА |
| Номинальное напряжение цепи управления UC | 24 В DC |
| Диапазон напряжения срабатывания | 19,2 В DC ... 28,8 В DC |
| Номинальный ток цепи управления IC | < 2 мА |
| Защитная схема | Защита от переполюсовки |
| Защита от перенапр. | |
| Ограничение верхнего предела напряжения | > 33 В DC |
| Время переключения RL/LL (время включения) | 5 мс |
| Выход DC | |
| Расчетное импульсное напряжение Ue | 24 В DC |
| Диапазон рабочих напряжений | 11 В DC ... 30 В DC |
| Расчетный рабочий ток (DC-13 / Выход нагрузки) | 3 A (см. Изменение хар-к) |
| Ток покоя | 14 мА |
| Ток короткого замыкания | 100 A |
| Защитная схема | Защита от переполюсовки |
| Защита от перенапр. | |
| Ограничение верхнего предела напряжения | > 33 В DC |
| Ограничение тока при коротком замыкании | 75 A |
| Цепь управления | |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Цепь нагрузки | |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Индикатор состояния | СИД (желт.) |
| Индикация рабочего напряжения | LED зел. |
| Индикация ошибок | СИД красн. |
| Ширина | 12,5 мм |
| Высота | 107 мм |
| Глубина | 114,5 мм |
| Цвет | серый (RAL 7042) |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м |
| UKCA | |
| Сертификат | Соответствие требованиям UKCA |
| Сертификат UL | |
| Сертификат | NKCR.E172140 |
| Воздушный путь и путь утечки между цепями | |
| Стандарты / нормативные документы | EN 60947-5-1 |
| Тип монтажа | Установка на монтажную рейку |
| Указания по монтажу | установка в ряд, расстояние см. на графике изменения характеристик |
| Монтажное положение | Вертикальное (горизонтальная монтажная рейка, отвод двигателя снизу) |
| Номер артикула | 1291615 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | DK7622 |
| GTIN | 4063151523985 |
| Вес/шт. (с упаковкой) | 114,4 g |
| Вес/шт. (без упаковки) | 92,37 g |
| Номер таможенного тарифа | 85371098 |
| Страна происхождения | DE |
ECLASS
| ECLASS-13.0 | 27371014 |
ETIM
| ETIM 9.0 | EC002055 |
| EU RoHS | |
| Отвечает требованиям Директивы RoHS | Да |
| насколько известно, действует освобождение от исполнения требований | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
|
| EU REACH SVHC | |
| Указание на вещество-кандидата согласно REACH (№ CAS) | Lead (№ CAS: 7439-92-1) |
| SCIP | 93b31a84-4d8e-45fd-aef0-6e740e316201 |
