SACC-PO12MS-8CT-CM SH
-
Штекерный соединитель
1319944
Штекерный соединитель, Универсальный, 8-контактный, экранирован., Штекеры прямое M12 Внешняя блокировка Push-Pull, кодирование: A, Oбжимное соединение, материал накатанной гайки: PA 6.6, наружный диаметр проводника 4,5 мм ... 7,5 мм, без обжимаемых контактов
Для эксплуатации данного изделия требуется наличие дополнительных изделий.
Необходимые принадлежности
Подробная информация о продукте

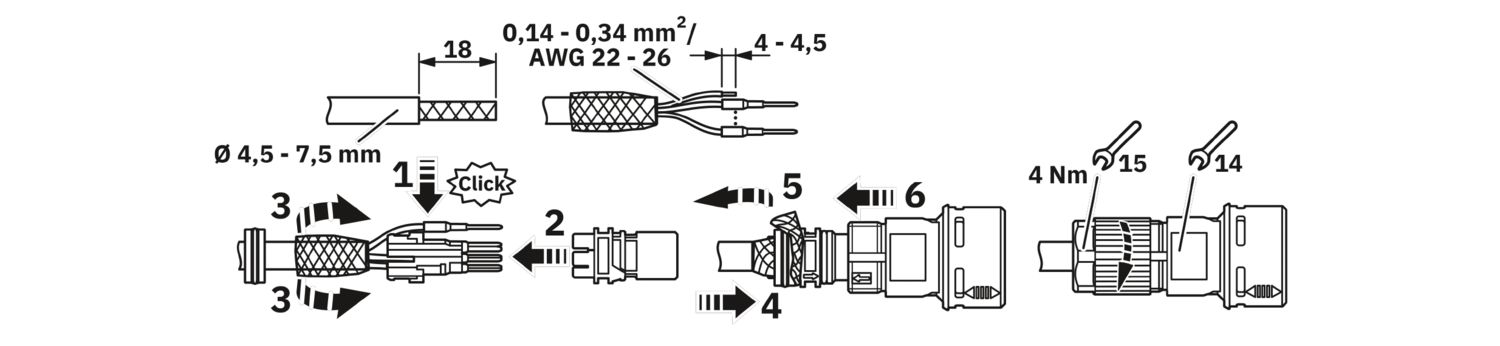

| Указание по монтажу | ПРЕДУПРЕЖДЕНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен степень защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельной стяжки. |
| Указания по монтажу | Контакты можно фиксировать и отсоединять без инструмента |
| Тип изделия | Круглый штекерный соединитель (со стороны кабеля) |
| Тип датчика | Универсальный |
| Полюсов | 8 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | есть |
| Механические ключи | A |
| Кабельный отвод | прямое |
| Изоляционные характеристики | |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Чертеж |
|
| Длина | 44 мм |
| Раствор ключа - накидная гайка | 15 мм |
| Раствор ключа - контргайка | 14 мм |
| Наружный размер | |
| Наружный диаметр | 4,5 мм ... 7,5 мм |
| Корпуса | |
| Диаметр корпуса | 22 мм |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, уплотнение | NBR |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал резьбового соединения | PA 6.6 |
| Соединение провода | |
| Тип подключения | Oбжимное соединение |
| Сечение проводников | 0,14 мм² ... 0,34 мм² (гибкий) |
| Сечение AWG | 26 ... 22 (гибкий) |
| Длина зачищенной части одной жилы | 4 мм +0,5 мм |
| Момент затяжки | 4 Нм (Контргайка с соединительной втулкой) |
| Расчетное импульсное напряжение | 0,8 кВ |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 30 В AC |
| 30 В DC | |
| Номинальный ток IN | 2 A |
| Механические данные | |
| Циклы установки | ≥ 100 |
| Подключение 1 | |
| Исполнение головки | Штекеры |
| Кабельный отвод головки | прямое |
| Тип резьбы головки | M12 |
| Тип фиксатора головки | Внешняя блокировка Push-Pull |
| Механические ключи | A |
| Тип сигнала/категория | Универсальный |
| Длина снятия изоляции c одножильного кабеля | 4 мм +0,5 мм |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) (Вилка / розетка) | -40 °C ... 85 °C (вилка / розетка) |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | МЭК 61076-2-101 |
| Указание | с примыканием |
| Обозначение стандарта | Шок, вибрация |
| Стандарты/нормативные документы | EN 50155:2001 |
Преимущества для вас
Plug&Produce: удобный и безопасный процесс установки благодаря унифицированной системе фиксации
Сверхкомпактные благодаря высокой плотности контактов и небольшой контактной зоне
Однозначная реакция: штекерный соединитель выскакивает обратно, если неправильно зафиксирован
Надежное экранирование: экран остается на месте даже при экстремальных механических нагрузках
Прочное соединение: рассчитано на высокие ударные и вибрационные нагрузки при использовании в ж/д отрасли
