PWO 16-POT/S - Проходная клемма через стенку - 1705654

Характеристики изделий

Тип изделия	Проходные зажимы
Серия изделий	PWO 16-POT
Полюсов	1
Размер шага	12,1 мм
Количество точек подключения	2
Количество потенциалов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Электрические характеристики

Свойства
Номинальный ток I_N	76 A
Номинальное напряжение U_N	1000 В
Расчетное напряжение (III/3)	1000 В
Расчетное импульсное напряжение (III/3)	8 кВ
Расчетное напряжение (III/2)	1000 В
Расчетное импульсное напряжение (III/2)	8 кВ
Расчетное напряжение (II/2)	1000 В
Расчетное импульсное напряжение (II/2)	6 кВ

Характеристики клемм

Технология подключения
Система штекерных соединителей	UW 16 / PW 16
Номинальное сечение	16 мм²
Соединение провода снаружи
Тип подключения	Пружинный зажим Push-in
Направление подключения проводника к направлению вставления	45 °
Сечение жесткого провода	1,5 мм² ... 16 мм²
Сечение гибкого провода	1,5 мм² ... 16 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки	1,5 мм² ... 16 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом	1,5 мм² ... 16 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	1,5 мм² ... 4 мм²
Длина снятия изоляции	18 мм
Соединение провода внутри
Тип подключения	Подсоединение кабельного наконечника
Направление подключения проводника к направлению вставления	0 °

Монтаж

Толщина стенок	1 мм...6 мм
Крепление в проходной стенке
Момент затяжки	1 Нм (Момент затяжки крепежного винта)
Винт	M4

Спецификации материала

Данные о материале - контакт
Указание	Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт	Сплав меди
Качество поверхности	луженый
Данные о материале - корпус
Цвет (Корпус)	серый (7042)
Изоляционный материал	PA
Группа изоляционного материала	I
CTI согласно МЭК 60112	600
Класс воспламеняемости согласно UL 94	V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12	850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13	775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2	125 °C

Примечания

Указания по безопасности
Указания по безопасности	• Устанавливать и эксплуатировать изделие разрешается только квалифицированным специалистам. Специалисты должны владеть основами электротехники, чтобы быть в состоянии идентифицировать и не допускать опасности.
		• Учитывайте приведенные здесь технические характеристики и расположенные в разделе загрузок документы. В разделе загрузок вы найдете важную информацию, например, инструкции по установке, технические чертежи и данные 3D.
		• Для соблюдения номинального напряжения выровнять кабельный наконечник параллельно и по центру, а также залить клемму с внутренней стороны.
		• Воронкообразное отверстие для ввода кабеля не имеет защиты от прикосновений. Никогда не подсоединять и не отсоединять клеммы под напряжением. Должны быть предприняты соответствующие меры для защиты от контакта с токоведущими частями.

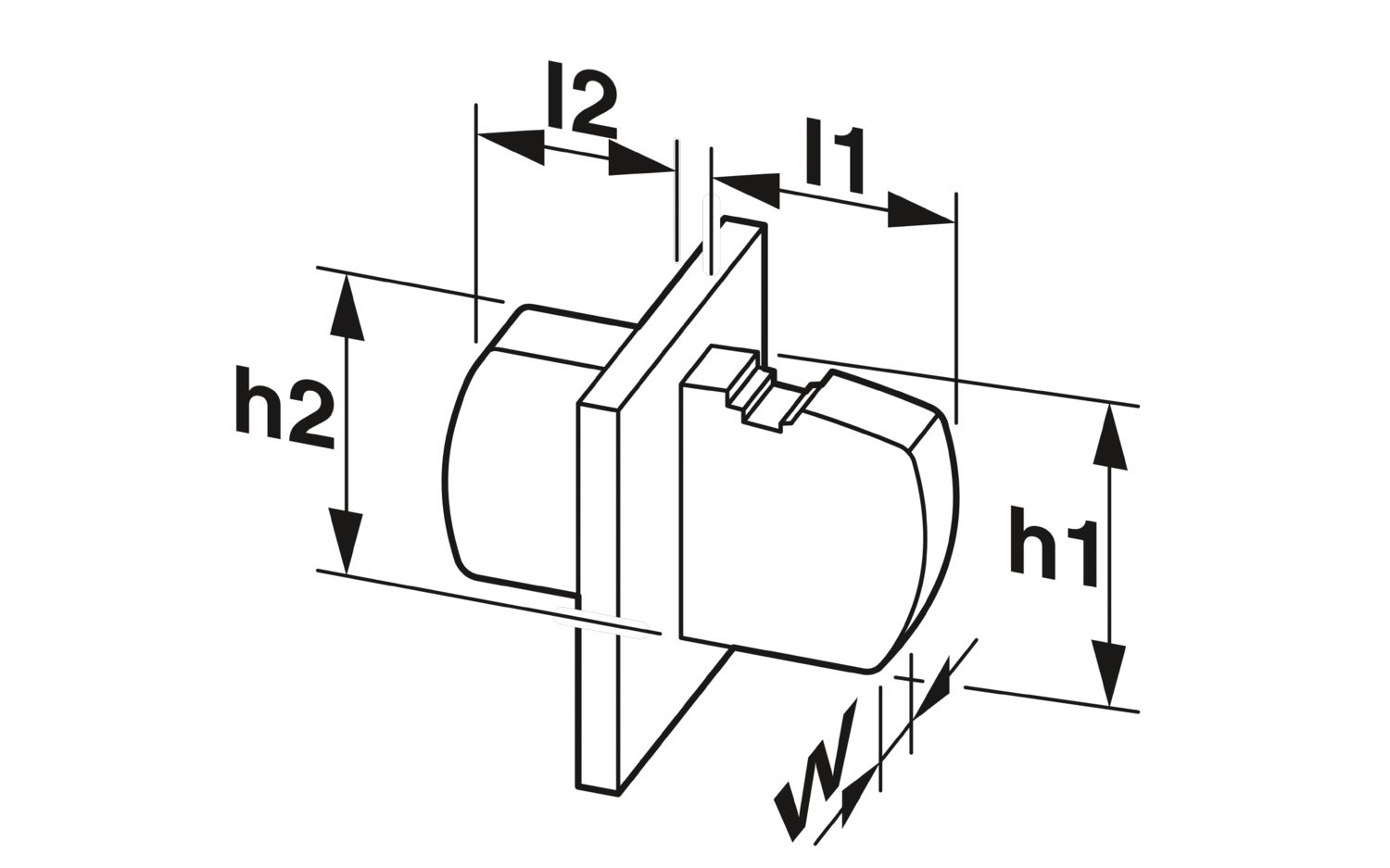

Размеры

Чертеж
Размер шага	12,1 мм
Ширина [w]	12 мм
Наружный размер
Ширина [w]	12 мм
Высота [h1]	44,4 мм
Длина [l1]	39,7 мм
Внутренний размер
Ширина [w]	12 мм
Высота [h2]	26 мм
Длина [l2]	23,1 мм

Механические испытания

Испытание на повреждение и расшатывание проводника
Спецификации по испытанию	DIN EN 60947-7-1 (VDE 0611-1):2010-03
Результат	Испытание пройдено
Испытание на растяжение
Спецификации по испытанию	DIN EN 60947-7-1 (VDE 0611-1):2010-03
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение	1,5 мм² / жесткий / > 40 Н
	1,5 мм² / гибкий / > 40 Н
	16 мм² / жесткий / > 100 Н
	16 мм² / гибкий / > 100 Н

Электрические испытания

Испытание на нагрев
Спецификации по испытанию	DIN EN 60947-7-1 (VDE 0611-1):2010-03 (в соответствии с данным стандартом)
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Стойкость к кратковременным токам
Спецификации по испытанию	DIN EN 60947-7-1 (VDE 0611-1):2010-03
Воздушные зазоры и пути утечки \| 1. Координация изоляции
Применение	Внутренняя часть залита
Применение		Стенка шкафа управления 1 мм ... 4 мм
Спецификации по испытанию	DIN EN 60947-1 (VDE 0660-100):2011-10
Группа изоляционного материала	I
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))	CTI 600
Расчетное напряжение изоляции (III/3)	1000 В
Расчетное импульсное напряжение (III/3)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)	8 мм
минимальное значение пути утечки (III/3)	12,5 мм
Расчетное напряжение изоляции (III/2)	1000 В
Расчетное импульсное напряжение (III/2)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)	8 мм
минимальное значение пути утечки (III/2)	8 мм
Расчетное напряжение изоляции (II/2)	1000 В
Расчетное импульсное напряжение (II/2)	6 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)	5,5 мм
минимальное значение пути утечки (II/2)	5,5 мм
Воздушные зазоры и пути утечки \| 2. Координация изоляции
Применение	Внутренняя часть залита
Применение		Стенка шкафа управления 5 мм ... 6 мм
Спецификации по испытанию	DIN EN 60947-1 (VDE 0660-100):2011-10
Группа изоляционного материала	I
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))	CTI 600
Расчетное напряжение изоляции (III/3)	800 В
Расчетное импульсное напряжение (III/3)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)	8 мм
минимальное значение пути утечки (III/3)	10 мм
Расчетное напряжение изоляции (III/2)	1000 В
Расчетное импульсное напряжение (III/2)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)	8 мм
минимальное значение пути утечки (III/2)	8 мм
Расчетное напряжение изоляции (II/2)	1000 В
Расчетное импульсное напряжение (II/2)	6 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)	5,5 мм
минимальное значение пути утечки (II/2)	5,5 мм
Воздушные зазоры и пути утечки \| 3. Координация изоляции
Применение	Внутренняя часть не залита
Применение		DP-PWO 16-3 (ширина: 3 мм)
Спецификации по испытанию	DIN EN 60947-1 (VDE 0660-100):2011-10
Группа изоляционного материала	I
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))	CTI 600
Расчетное напряжение изоляции (III/3)	400 В
Расчетное импульсное напряжение (III/3)	4 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)	3 мм
минимальное значение пути утечки (III/3)	5 мм
Расчетное напряжение изоляции (III/2)	500 В
Расчетное импульсное напряжение (III/2)	4 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)	3 мм
минимальное значение пути утечки (III/2)	3 мм
Расчетное напряжение изоляции (II/2)	800 В
Расчетное импульсное напряжение (II/2)	4 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)	3 мм
минимальное значение пути утечки (II/2)	4 мм
Воздушные зазоры и пути утечки \| 4. Координация изоляции
Применение	Внутренняя часть не залита
Применение		DP-PWO 16-6 (ширина: 6 мм)
Спецификации по испытанию	DIN EN 60947-1 (VDE 0660-100):2011-10
Группа изоляционного материала	I
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))	CTI 600
Расчетное напряжение изоляции (III/3)	800 В
Расчетное импульсное напряжение (III/3)	6 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)	5,5 мм
минимальное значение пути утечки (III/3)	10 мм
Расчетное напряжение изоляции (III/2)	800 В
Расчетное импульсное напряжение (III/2)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)	8 мм
минимальное значение пути утечки (III/2)	8 мм
Расчетное напряжение изоляции (II/2)	1000 В
минимальное значение воздушного зазора - негомогенное поле (II/2)	0 мм
минимальное значение пути утечки (II/2)	5 мм
Воздушные зазоры и пути утечки \| 5. Координация изоляции
Применение	Внутренняя часть не залита
		DP-PWO 16-9 (ширина: 9 мм)
		Стенка шкафа управления 1 мм ... 4 мм
Спецификации по испытанию	DIN EN 60947-1 (VDE 0660-100):2011-10
Группа изоляционного материала	I
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))	CTI 600
Расчетное напряжение изоляции (III/3)	1000 В
Расчетное импульсное напряжение (III/3)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)	8 мм
минимальное значение пути утечки (III/3)	12,5 мм
Расчетное напряжение изоляции (III/2)	1000 В
Расчетное импульсное напряжение (III/2)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)	8 мм
минимальное значение пути утечки (III/2)	8 мм
Расчетное напряжение изоляции (II/2)	1000 В
Расчетное импульсное напряжение (II/2)	6 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)	5,5 мм
минимальное значение пути утечки (II/2)	5,5 мм
Воздушные зазоры и пути утечки \| 6. Координация изоляции
Применение	Внутренняя часть не залита
		DP-PWO 16-9 (ширина: 9 мм)
		Стенка шкафа управления 5 мм ... 6 мм
Спецификации по испытанию	DIN EN 60947-1 (VDE 0660-100):2011-10
Группа изоляционного материала	I
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))	CTI 600
Расчетное напряжение изоляции (III/3)	800 В
Расчетное импульсное напряжение (III/3)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)	8 мм
минимальное значение пути утечки (III/3)	10 мм
Расчетное напряжение изоляции (III/2)	1000 В
Расчетное импульсное напряжение (III/2)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)	8 мм
минимальное значение пути утечки (III/2)	8 мм
Расчетное напряжение изоляции (II/2)	1000 В
Расчетное импульсное напряжение (II/2)	6 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)	5,5 мм
минимальное значение пути утечки (II/2)	5,5 мм
Воздушные зазоры и пути утечки \| 7. Координация изоляции
Применение	Внутренняя часть не залита
Спецификации по испытанию	DIN EN 60947-1 (VDE 0660-100):2011-10
Группа изоляционного материала	I
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))	CTI 600
минимальное значение воздушного зазора - негомогенное поле (III/3)	0 мм
минимальное значение пути утечки (III/3)	0 мм
минимальное значение воздушного зазора - негомогенное поле (III/2)	0 мм
минимальное значение пути утечки (III/2)	0 мм
минимальное значение воздушного зазора - негомогенное поле (II/2)	0 мм
минимальное значение пути утечки (II/2)	0 мм

Экологические условия и условия эксплуатации

Испытание на вибростойкость
Спецификации по испытанию	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Частота	10 - 150 - 10 Гц
Скорость развертки	1 октава/мин.
Амплитуда	0,35 мм (10 Гц ... 60,1 Гц)
Ускорение	5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось	2,5 ч
Направление испытания	X-, Y- и Z-ось
Испытание нитью накала
Спецификации по испытанию	DIN EN 60695-2-11 (VDE 0471-2-11):2001-11
Температура	960 °C
Время воздействия	30 c
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Относительная влажность воздуха (хранение/транспорт)	30 % ... 70 %
Температура окружающей среды (при монтаже)	-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 100 °C

Cпецификация упаковки

Номер артикула	1705654
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	AA1DEB
Страница каталога	Стр. 604 (C-1-2013)
GTIN	4046356790857
Вес/шт. (с упаковкой)	29,158 g
Вес/шт. (без упаковки)	29,158 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования C
	600 В	66 A	14 - 4

	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	600 В	66 A	14 - 4
Группа использования C
	600 В	66 A	14 - 4

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
EF3.0 Изменение климата
CO2e кг	0,454 кг CO2e

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

PWO 16-POT/S - Проходная клемма через стенку

1705654

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

CSA

cULus Recognized

Заключение VDE с контролем производства

Совместимые изделия

Преимущества для вас

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

PWO 16-POT/S - Проходная клемма через стенку 1705654

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

Совместимые изделия

PWO 16-F - Проходная клемма через стенку 1705659

DP-PWO 16-3 - Разделительная пластина 1705655

DP-PWO 16-6 - Разделительная пластина 1705657

DP-PWO 16-9 - Разделительная пластина 1705658

SZF 2-0,8X4,0 - Отвертка 1204520

SZK PZ2 VDE - Отвертка 1206463

CRIMPFOX 6 - Обжимные клещи 1212034

CRIMPFOX 25R - Обжимные клещи 1212039

ZB 12,LGS:L1-N,PE - Полоса Zack 0812146

ZBF 12:UNBEDRUCKT - Плоские планки Zack 0809735

ZB 12:UNPRINTED - Полоса Zack 0812120

TMT 10 R - Маркировка для клеммных модулей 0816210

TMT 10 R CUS - Маркировка для клеммных модулей 0824500

Преимущества для вас

PWO 16-POT/S - Проходная клемма через стенку

1705654
