CSA
ID допуска: 13631| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 300 В | 10 A | 22 - 12 |
cULus Recognized
ID допуска: E60425-19900730| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 300 В | 10 A | 28 - 12 |
DFK-WW(1 X1)
-

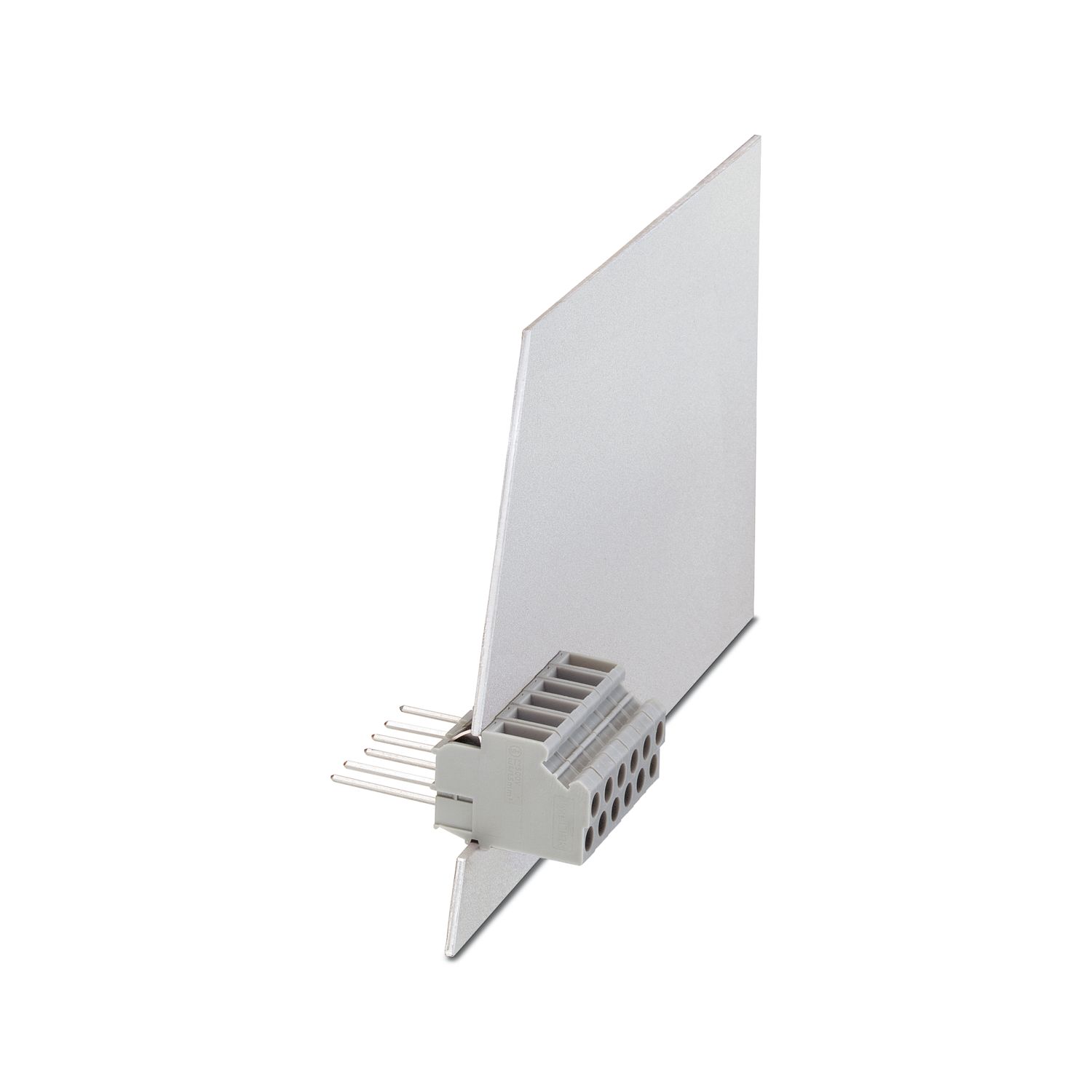

Проходная клемма через стенку
0735032
Проходные зажимы, тип подключения: Винтовой зажим с натяжной гильзой, Соединение Wire-Wrap®, полюсов: 1, ток нагрузки: 10 A, cечение: 0,2 мм2 - 4 мм2, yгол между направлениями подключения провода и установки разъема: 90 °, ширина: 5,9 мм
Подробная информация о продукте
| Тип изделия | Проходные зажимы |
| Серия изделий | DFK-WW |
| Полюсов | 1 |
| Размер шага | 6 мм |
| Количество точек подключения | 2 |
| Количество рядов | 1 |
| Количество потенциалов | 1 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Свойства | |
| Номинальный ток IN | 10 A |
| Номинальное напряжение UN | 250 В |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Технология подключения | |
| Номинальное сечение | 4 мм² |
| Соединение провода снаружи | |
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Направление подключения проводника к направлению вставления | 90 ° |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 4 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 2,5 мм² |
| 2 жестких провода одинакового сечения | 0,2 мм² ... 1 мм² |
| 2 гибких провода одинакового сечения | 0,2 мм² ... 1,5 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 0,5 мм² ... 2,5 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 2,5 мм² |
| Калиберная пробка | A3 |
| Длина снятия изоляции | 9 мм |
| Момент затяжки | 0,6 Нм ... 0,8 Нм |
| Соединение провода внутри | |
| Тип подключения | Соединение Wire-Wrap® |
| Направление подключения проводника к направлению вставления | 0 ° |
| Калиберная пробка | A3 |
| Данные о материале - контакт | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | луженый |
| Данные о материале - корпус | |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V2 |
| Указания по безопасности | |
| Указания по безопасности | • Устанавливать и эксплуатировать изделие разрешается только квалифицированным специалистам. Специалисты должны владеть основами электротехники, чтобы быть в состоянии идентифицировать и не допускать опасности. |
| • Учитывайте приведенные здесь технические характеристики и расположенные в разделе загрузок документы. В разделе загрузок вы найдете важную информацию, например, инструкции по установке, технические чертежи и данные 3D. | |
| • Воронкообразное отверстие для ввода кабеля не имеет защиты от прикосновений. Никогда не подсоединять и не отсоединять клеммы под напряжением. Должны быть предприняты соответствующие меры для защиты от контакта с токоведущими частями. | |

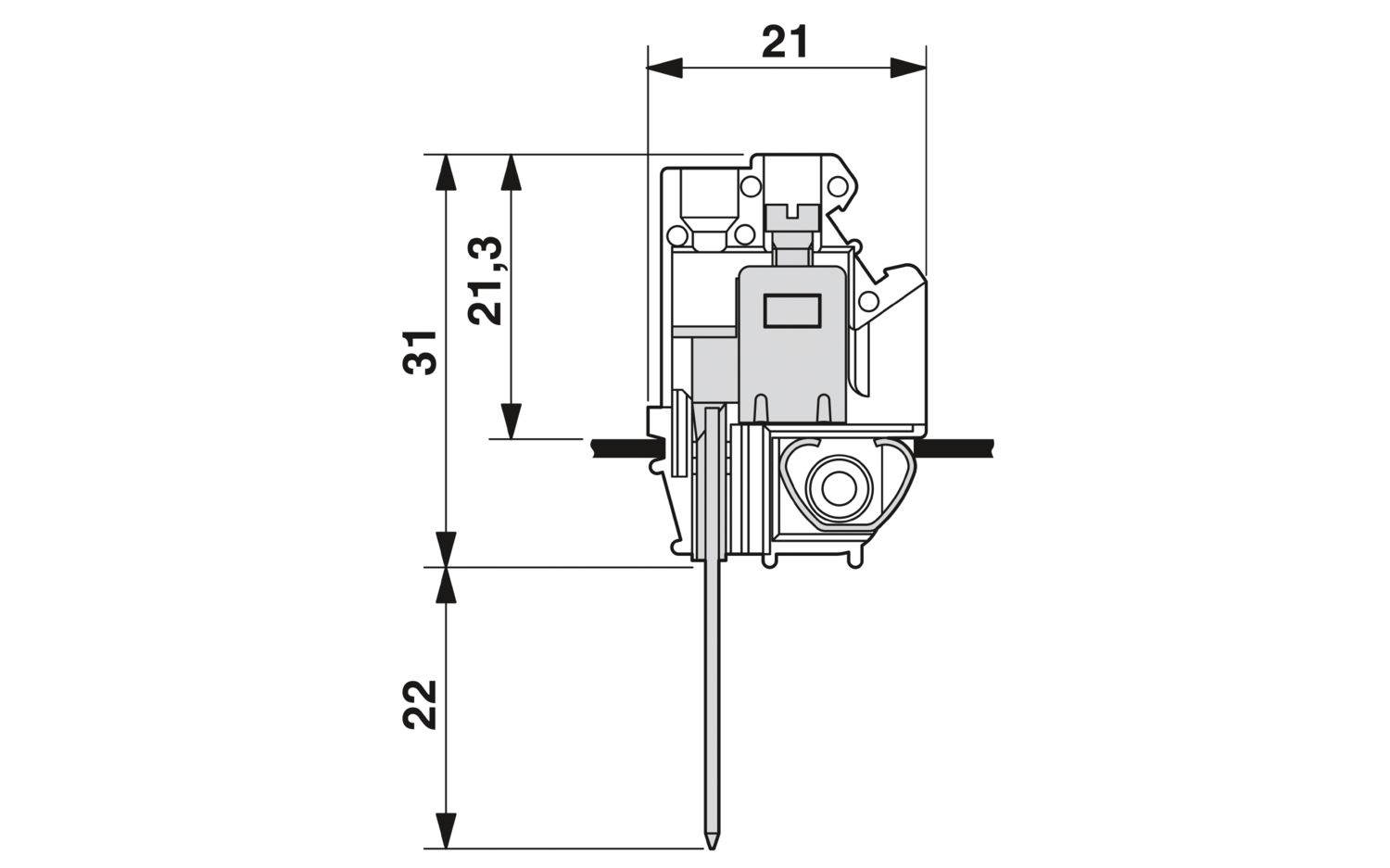

| Чертеж |
|
| Размер шага | 6 мм |
| Ширина [w] | 5,9 мм |
| Воздушные зазоры и пути утечки | 1. Координация изоляции | |
| Группа изоляционного материала | I |
| Расчетное напряжение изоляции (III/3) | 250 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
Преимущества для вас
Известный принцип подключения позволяет применение во всем мире
Заданное прижимное усилие обеспечивает долговременную стабильность замыкания контакта
Возможно подсоединение двух проводников
Принцип монтажа без инструмента упрощает установку на стенке устройства
